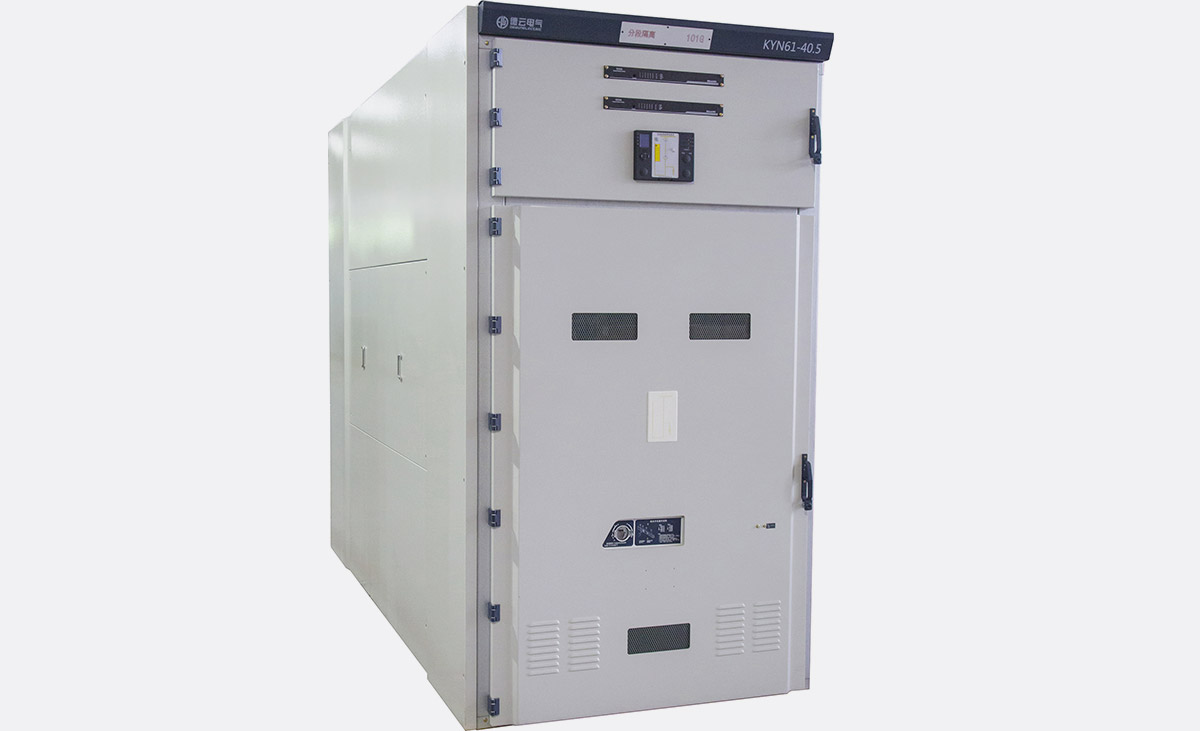

KYN61-40.5铠装移开式交流金属封闭开关设备
K
产品概述
配用40.5kV固封极柱式真空断路器，柜体采用覆铝锌板经冲折后，用高强度螺栓组装而成；门板采用喷塑处理，表面光洁，漆面强度高；手车与柜体的配合精度高，手车推移出轻便、互换性强；该系列柜型具有良好的五防功能。KYN61-40.5型铠装移开式交流金属封闭开关设备用于35kV三相交流50Hz电力系统中，作为发电厂、变电所及工矿企业的配电室接受与分配电能之用，具有控制、保护和监视等功能。
KYN61-40.5型系列铠装移开式交流属封闭开关设备符合《GB/T3906 3.6～40.5kV交流金属封闭开关设备和控制设备》、《GB/T11022高压开关设备和控制设备标准的共用技术要求》、《DL/T404交流高压开关柜订货技术条件》、《IEC 62271 High-voltage switchgear and controlgear》系列标准。
产品特点
周围空气温度：-15℃~+40℃；
海拔高度：1000m及以下；
湿度条件：
日平均值不大于95%, 水蒸气压力日平均值不超2.2KPa；
月平均值不大于90%，水蒸气压力月平均值不超1.8KPa。
地震烈度：不超过8度；
没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。
主要技术参数
| 名称 | 单位 | 技术参数 | |
| 额定电压 | kV | 40.5 | |
| 额定电流 | 主母线的额定电流 | A | 630、1250、1600、2000 |
| 配用断路器的额定电流 | A | 630、1250、1600、2000 | |
| 额定绝缘水平 | 1min工频耐受电压(极间，对地/断口) | kV | 95/115 |
| 雷电冲击耐受电压(极间，对地/断口) | kV | 185/215 | |
| 辅助回路、控制回路的工频耐受电压/1min | V | 2000 | |
| 额定频率 | Hz | 50 | |
| 额定短路开断电流 | kA | 20、25、31.5 | |
| 额定短路时耐受电流/额定短路持续时间 | kA/4s | 20、25、31.5 | |
| 额定峰值耐受电流 | kA | 50、63、80 | |
| 额定短路关合电流 | kA | 50、63、80 | |
| 控制回路额定电压 | V | DC：110、220、 AC：110、220 | |
| 外形尺寸(宽X深X高) | mm | 1400(1200)x2800x2800 | |
| 防护等级 | 开关设备外壳 | IP41 | |
| 隔离间（柜门打开时） | I | ||
