VSCE(I)真空断路器

联系人:蒋启程
联系电话:0592629****
企业地址福建省-厦门市
详细地址福建省厦门市集美区北部工业区环珠路47号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
中骏智能电气科技股份有限公司系中骏集团三大支柱产业之一,成立于1992年,位于环境优美、气候宜人的海滨城市——厦门。经过三十年的不断创新,已发展成为一家专业从事110kV以下电力设备、新能源产品及智能化解决方案的研发、设计、生产、销售与服务的高端装备制造企业,产品涵盖干式变压器、油浸式变压器、中低压开关成套设备、环保气体绝缘环网柜、箱式变电站、预装式变电站、新能源升压箱变、光伏逆变/储能升压一体机、交/直流充电桩、户内真空断路器、智能化组件、智慧配用电系统等,致力于为客户提供安全可靠、绿色节能、智慧高效的解决方案。 公司凭借强劲的整体实力,荣获“国家高新技术企业”“福建著名商标”“福建省名牌产品”“厦门市专精特新中小企业”等荣誉称号,已同ABB、Schneider、SIEMENS等世界500强企业建立深层次合作关系。在追求卓越,构建高绩效企业文化的同时,持续加大科技创新投入,不断升级信息化制造水平。产品先后通过中国质量认证中心、中国电力科学研究院有限公司、国网电力科学研究院有限公司实验验证中心、国家电器产品质量监督检验中心、国家高低压电器质量监督检验中心、国家中低压输配电设备质量监督检验中心、西安高压电器研究院、国家智能电网输配电设备质量监督检验中心(广东)、荷兰KEMA等机构的权威认证。 历经多年发展,拥有了国内领先、具有国际竞争力的智能电气装备制造基地。服务范围覆盖电厂、电网、冶金、石化、数据中心、高速公路、轨道交通、新能源、基础设施等领域。市场业绩遍布全球,产品应用于上海世博会、北京金融街、北京机场、总后医院、上海浦东新区、天津滨海新区、厦门港口等重点工程,并出口至欧洲、亚洲、非洲、南美洲、大洋洲等区域,深受海内外用户认可。 企业肩负“互联智慧能源,共创幸福生活”的使命,秉持“不用扬鞭自奋蹄”的精神,不断提升、不懈创新,以雄厚的企业实力、卓越的生产研发能力、完善的售后服务,积极践行有意义、包容和赋能的价值观,与合作伙伴共同实现长期、可持续的双赢发展。

产品图片

一、产品简介

VSCEI)系列户内高压交流真空断路器系三相交流50Hz、额定电压为12kV的户内装置。适用于各种不同性质的负荷及频繁操作的场合,可供工矿、企业、发电厂及变电站电气设施的控制和保护之用。该产品符合国家标准GB1984 《交流高压断路器》及国际电工委员会 IEC60056《高压交流断路器》 等标准的规定。

断路器在柜内的安装形式为可抽出手车式。也有机构在侧面布置的可固定安装的断路器。



二、产品特点

全封闭式的极柱具有优良的电气性能

断路器机构具有优良的防腐性能和先进的设计

断路器为 C2 级断路器

断路器容性电流开断过程中,具有极低的重击穿概率,满足 C2 级断路器的要求

采用缓冲性能优异的缓冲器

特殊设计的缓冲器,降低了断路器的分闸过冲和分闸反弹,提高了断路器的机械寿命

采用尼龙材料的绝缘拉杆

绝缘拉杆采用进口的尼龙 66 加玻纤材料加工而成,既保证了强度和韧性,又保证了电气性能





三、主要技术参数


序号

名         称

单 位



1

额定电压

kV

12

2

额定绝

缘水平

额定工频耐受电压(kV 1min)

相间、相对地

42

断口间

48

雷电冲击耐压

相间、相对地

75

断口间

85

3

额定频率

Hz

50

4

额定电流

A

6301250

5

额定短时开断电流

kA

20 , 25, 31.5

6

额定峰值耐受电流

50

63

80

7

额定短路耐受电流

20

25

31.5

8

额定短路持续时间

s

4

9

额定短路关合电流

kA

50

63

80

10

额定操作顺序

s

O-0.3s-CO-180s-CO

11

开断时间

ms

<80

13

额定短路开断电流开断次数

30

14

机械寿命

30000


四、外形尺寸






柜宽

参数

(12KV)

P

A

B

C

D

600

630A  …31.5KA

150

502

502

498

42.5

1250A  …31.5KA

502

502

498

42.5

800

630A  …31.5KA

210

650

652

648

42.5

1250A  …31.5KA

650

652

648

42.5

1000

630A  …31.5KA

275

850

852

844

48.5

1250A  …31.5KA

850

852

844

48.5

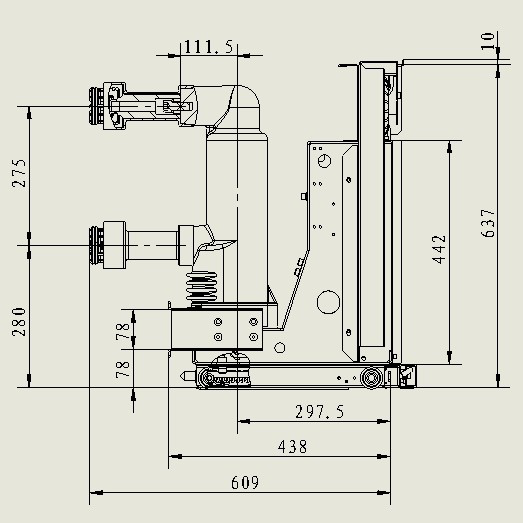

图4 手车式断路器外形尺寸







参数(12kV)

P

A

B

h1

h2

H

630、1250A …31.5KA

150

450

400

236

275

552


210

588

550

236

275

552



图5 固定式断路器外形尺寸

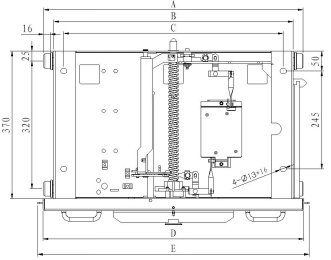

配套柜宽

相距

A

B

C

D

E

1000

275

850

800

700

852

880

800

210

650

600

550

652

680

650

150

500

450

400

502

530

550

150

400

350

300

402

430
