PNI302合并单元测试仪

用途

突破智能站测试盲点，能够完成对电子式互感器输入、电磁型互感器输入以及电子式和电磁型互感器混合输入的各种类型MU的全面测试，是精确稳定的模拟量输出和高速数字信号处理能力的完美结合。具有万分之五高精度模拟量输出，支持GPS、光B码等各种对时方式，专业强大的异常报文检测机制，可精确对采样值幅值精度及相位精度、对时精度、守时精度、报文异常、采样值报文时间离散度等项目进行测试。

1，合并单元精度测试，可同时对所有电压、电流通道进行幅值误差、相位误差、频率误差、复合误差的全面测试，并对测出的结果自动评估给出合格与否的结论；

2，合并单元绝对延时（报文响应时间）测试，为了获取更为准确的合并单元绝对延时参数，我们提供了两种模式的测试原理，确保获取最为准确的测试结果；

3，对时性能测试，提供时钟测试仪的功能，可对合并单元的对时精度、守时精度进行高精准测试,；

4，合并单元采样值报文、GOOSE报文的规约一致性测试；

5，合并单元输出采样值报文时间均匀性统计及测试；

6，合并单元采样值报文、GOOSE报文解析，对合并单元输出的采样值报文、GOOSE报文进行实时解析；

7，合并单元自检及错误标处理机制测试，通过合并单元输出的采样值品质位、GOOSE中的信号标识位、或GOOSE信息中定义的告警信息等多种途径测试,；

8，合并单元采样值报文、GOOSE报文电气量参数显示，对采样值报文可绘制成实时波形，用于分析电流、电压的幅值、相位、频率、谐波分量等，对GOOSE报文可将开光量信息的实时状态和上次变位的时间实时显示；

9，合并单元输出采样值报文、GOOSE报文异常报文分析及统计；

10，合并单元实际配置与配置文件（SCD、CID）中配置信息的一致性测试；

11，合并单元母线电压并列、切换功能测试；

1，内置万分之五的6电压、6电流标准源输出，以最简易的接线方式实现了合并单元的精度测试（幅值误差、相角误差等）；

2，精确度测试（幅值误差、相角误差等）时，合并单元所有输出通道可一次性测试完成，中途无需更改测试接线,；

3，可模拟开关量位置信号（硬接点或GOOSE），完成合并单元电压切换、电压并列的逻辑功能测试,；

4，兼具时钟测试仪的功能，可对合并单元的对时精度、守时精度等时间特性进行准确测试,；

5，强大的报文分析统计能力，对合并单元输出的SMV、GOOSE报文进行实时解析，具有规约一致性测试及异常报文判定和统计功能,；

6，通过合并单元输出的采样值品质位、GOOSE中的信号标识位、或GOOSE信息中定义的告警信息等多种途径，对合并单元自检及错误处理机制进行测试,；

7，对报文中的电气量参数，可以实时显示波形、开关量状态和上次变位时间,；

8，通过硬件打时标的方式，可对采样值报文打上精确的时标，从而实现对合并单元采样值报文时间离散度的统计和测评,；

9，能够记录1分钟的报文数据，并对每一个采样点数据的幅值和时标进行分析比较，显示幅值和时标的偏差的分布曲线和最大偏差的统计结果,；

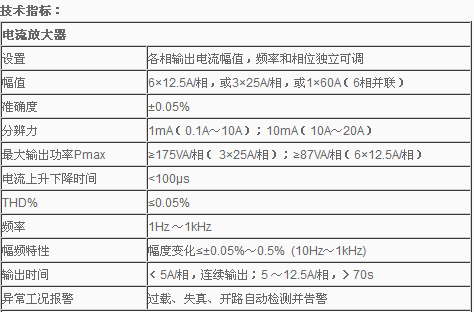

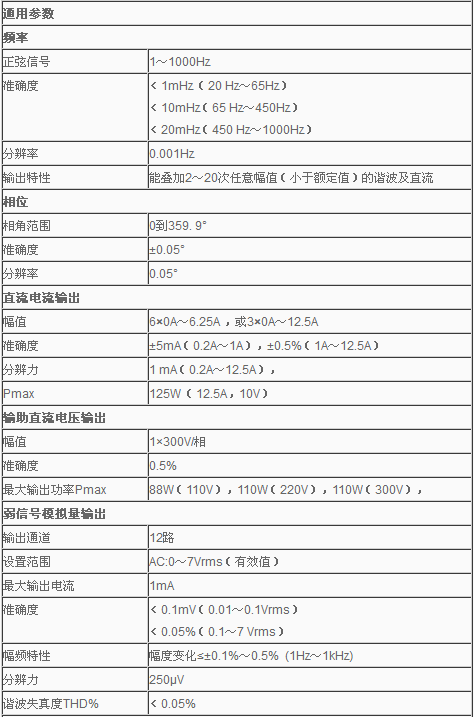

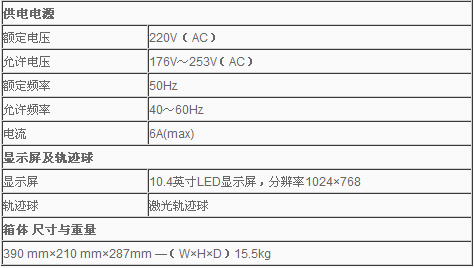

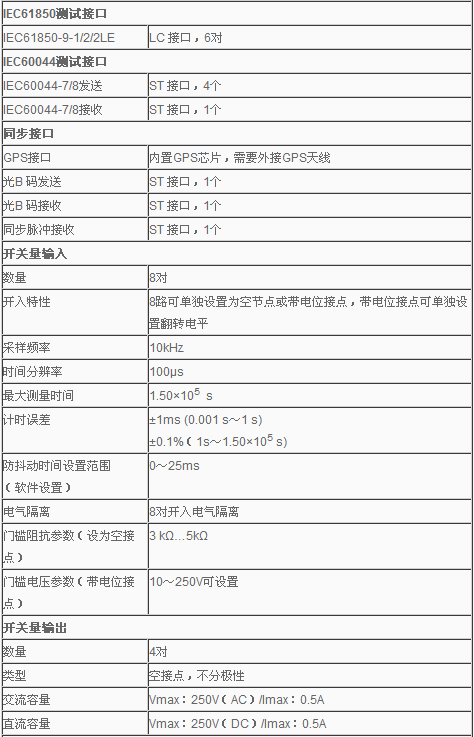

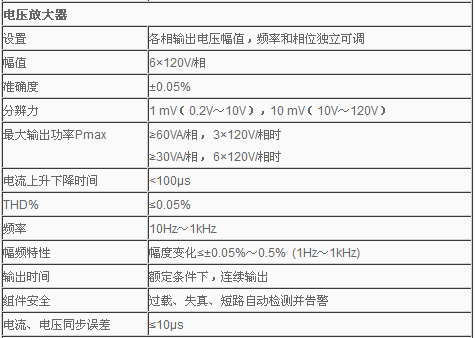

技术指标：
