LMD系列数模一体测试仪
- 厂家信息
- 产品信息

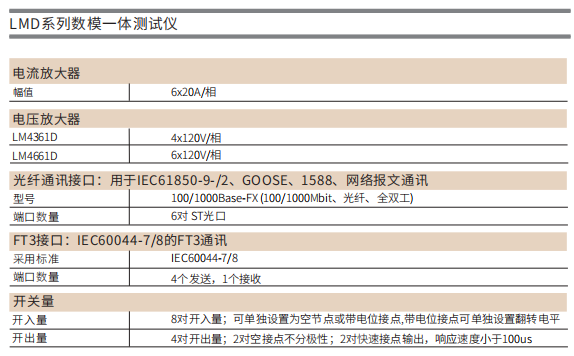

- 规格参数
- 技术文档
产品图片
LMD系列数模一体测试仪
用途
LMD系列数模⼀体测试仪完美结合数字继电保护测试仪和常规继电保护测试仪的功能特点,具有稳定的模拟量输出精度和⾼速数字信号处理能⼒,可满⾜智能变电站或常规变电站的各种测试需求。模拟量及数字量真正意义的同步输出,适应智能变电站新的测试要求。测试软件沿⽤博电继电保护测试仪软件的界⾯⻛格，便于试验⼈员操作使⽤。多应用于智能变电站基建测试、运维检修测试、设备出厂测试或电科院科研单位实验室测试。
数模一体测试仪是一款综合型测试设备，可应用于一下三种测试情况：
1，模拟量电压电流输入，硬件点跳闸方式的测试设备；
2，数字量光口输入，数字量方式出口的智能设备；
3，模拟量电压电流输入，数字量方式出口的智能设备；
1、 ⽀持4/6路电压6路电流模拟量输出，满⾜常规继电保护测试要求，也⽀持数字量输出，满⾜光数字化设备测试要求
2、 6路光纤以太⽹接⼝，可同时收发IEC61850-9-2、IEC61580-8-1（GOOSE）帧格式报⽂
3、 每 组 光 纤 通 讯 接 ⼝ 可 同 时 发 送6组 采 样 值 、15组GOOSE， 接 收12组GOOSE， 接收IEEE1588报⽂，满⾜对组⽹⽅式的测试
4、 4路独⽴的IEC60044-7/8(FT3)规范的采样值输出⼝，满⾜国⽹最新技术要求
5、 ⾃ 动 解 析 保 护 模 型 ⽂ 件(SCD、ICD、CID、NPI)， 实 现 对 采 样 值 、 采 样 通 道 信 息 、GOOSE信息的⾃动配置
6、可实现数字信号和模拟信号同步输出，满⾜智能站的各种测试需求
7、 具有GPS、IRIG-B、IEEE1588同步对时功能
LMD系列数模一体测试仪
用途
LMD系列数模⼀体测试仪完美结合数字继电保护测试仪和常规继电保护测试仪的功能特点,具有稳定的模拟量输出精度和⾼速数字信号处理能⼒,可满⾜智能变电站或常规变电站的各种测试需求。模拟量及数字量真正意义的同步输出,适应智能变电站新的测试要求。测试软件沿⽤博电继电保护测试仪软件的界⾯⻛格，便于试验⼈员操作使⽤。多应用于智能变电站基建测试、运维检修测试、设备出厂测试或电科院科研单位实验室测试。
数模一体测试仪是一款综合型测试设备，可应用于一下三种测试情况：
1，模拟量电压电流输入，硬件点跳闸方式的测试设备；
2，数字量光口输入，数字量方式出口的智能设备；
3，模拟量电压电流输入，数字量方式出口的智能设备；
1、 ⽀持4/6路电压6路电流模拟量输出，满⾜常规继电保护测试要求，也⽀持数字量输出，满⾜光数字化设备测试要求
2、 6路光纤以太⽹接⼝，可同时收发IEC61850-9-2、IEC61580-8-1（GOOSE）帧格式报⽂
3、 每 组 光 纤 通 讯 接 ⼝ 可 同 时 发 送6组 采 样 值 、15组GOOSE， 接 收12组GOOSE， 接收IEEE1588报⽂，满⾜对组⽹⽅式的测试
4、 4路独⽴的IEC60044-7/8(FT3)规范的采样值输出⼝，满⾜国⽹最新技术要求
5、 ⾃ 动 解 析 保 护 模 型 ⽂ 件(SCD、ICD、CID、NPI)， 实 现 对 采 样 值 、 采 样 通 道 信 息 、GOOSE信息的⾃动配置
6、可实现数字信号和模拟信号同步输出，满⾜智能站的各种测试需求
7、 具有GPS、IRIG-B、IEEE1588同步对时功能
