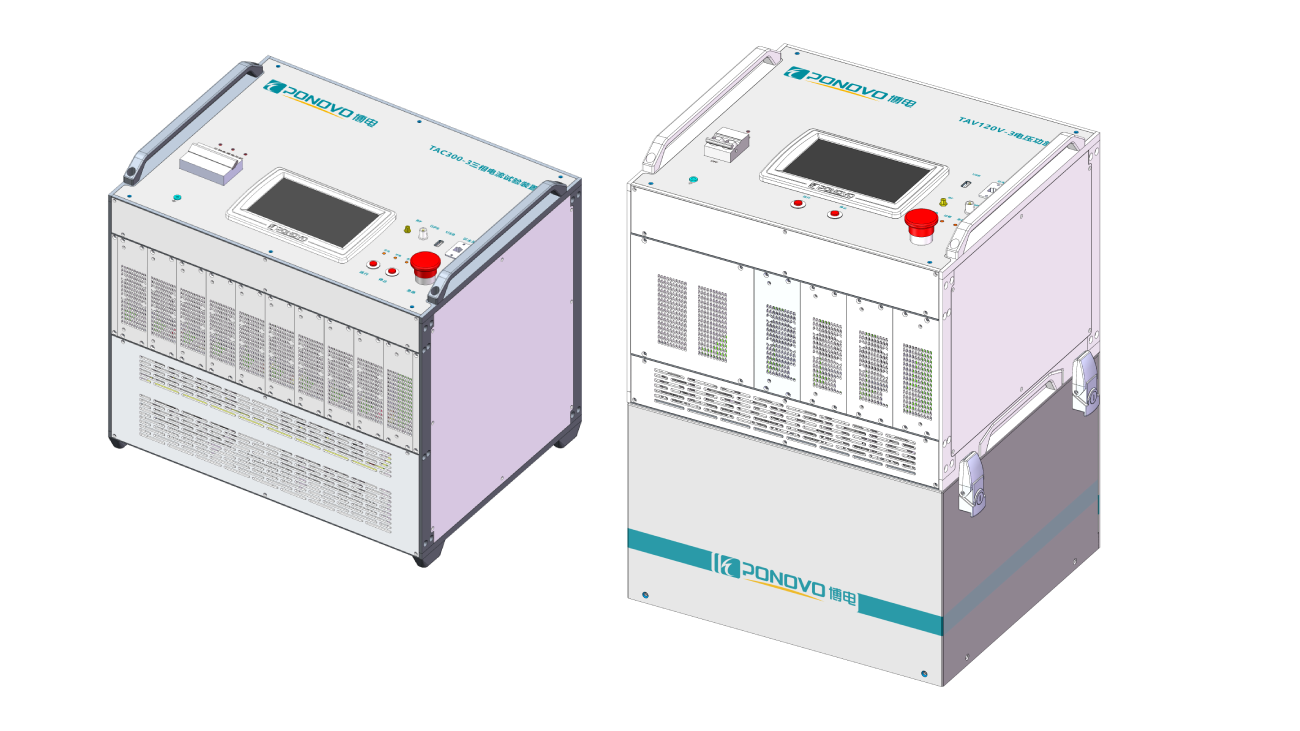

PPV1000L一次通流通压综合试验系统

用途

一次通流加压综合测试系统在变电站PT、CT一次侧加电压、电流，利用电压、电流幅值及相位来模拟线路、母线、主变负荷电压、电流，在工程投运前用于检查PT、CT极性和相序，三次回路完整性，以及线路保护、母差保护、主变差动保护等继电保护向量的检查测试工作。该系统支持母线带电压的继电保护向量的检查测试工作。

变压器保护装置向量检查

母线保护装置向量检查

线路保护装置向量检查

新增间隔保护装置向量检查

1.功能齐全，满足电科院等检测机构要求

2.装置输出幅值大，带载能力强

3.手持式无线控制终端自由控制电压、电流的幅值相位

4.支持多台设备之间的GPS和无线同步通信

5.电流源相位可跟随电压源相位、外部参考电压输出

6.三相相位伏安表实时采集互感器二次回路数值，并同步反馈给手持式无线控制终端

7.轻量化设计、体积小、重量轻、接线简单、方便运输
