产品图片

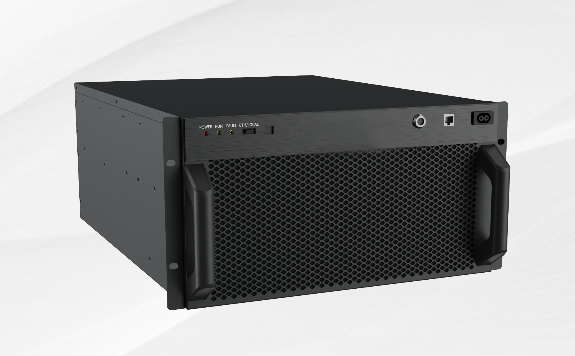

BW-PCS

储能变流器

产品特点

高效转换 交流三相无零线，无零线电流  实现电网与电池能量双向转换控制，放电效率可达98.5% 应用灵活 并网离网状态快速切换 多电池分支输入 惯量和无功补偿支撑 环境温度55℃不降额

便捷运维 轻量化设计，安装方便 模块化设计，智能化并机，无需人为操作 完善的故障保护功能 安全可靠 低电压穿越、多台并机自动均流、支持黑启动 高可靠、强适应性、双向无缝切换 高防护等级

电路框图

应用模式

• 工商业储能  应用模式

	削峰填谷		电力交易
	通过谷时充电储能、峰时放电 供能，减少企业或园区的用电 成本，为客户节约电费		在电力市场交易平台上，结合 负荷预测进行短期电力交易， 实现收益的提高
	离网备电		虚拟增容
	在电力中断时，为重要负载进 行不间断短时供电，减少由于 负载突然掉电造成的经济损失		当短期用电功率大于变压器容 量时，储能系统进行快速放电， 满足负载电能需量要求

• 电网侧储能  应用模式

新能源电站	有效解决可再生能源发电的不稳定性、间歇性的问题，提升可再生能源在电网中的渗透率	01
调频	利用电池储能技术所具有的快速响应能力，参与电网的AGC调频辅助服务，提高发电机组的响应速度与电厂的KP值，获取电网辅助服务奖励	02
电力辅助服务	电力辅助服务是指维护电力系统的安全稳定运行，保证电能质量 ，由并网电厂或电力用户提供的除正常电能生产外的市场化辅助服务	03
紧急功率支撑	储能的灵活调节可以提升特高压交直流电网的安全稳定运行能力	04
延缓输配电投资	应用储能可有效提高电力基础设施的使用寿命，提高分布式能源及程度，为偏远社区提供电能，有效延缓输配电投资进程	05
保证电网运行的稳定性	在低压侧形成缓冲层，吸收部分出力过大的光伏发电，便于调度部门对潮流进行控制，保证电网运行稳定性	06
平滑新能源输出	通过储能设备，将新能源的发电量存储起来，在新能源发电波动时，提供短时平抑波动的功能	07
调峰	用电高峰时间段，储能系统快速放电支撑，有效缓解因负荷集中使用时对输配电站的压力	08

• 微电网  应用模式

规格（kW）	模块				储能柜
	30	50	62.5	80	250	320	500	630
直流侧
电压范围V	250~850	560~850
输入路数	1	1	1	1	4	4	8	8
最大充放电电流A	100	90	113	123	450	492	900	1000
交流侧（并网）
额定电压V	400Vac
电压范围V	320~440Vac
频率范围Hz	50±5Hz
接线方式	三相三线/三相四线
额定功率kW	30	50	62.5	80	250	320	500	630
最大功率kW	33	55	69	88	275	352	550	693
额定电流A	43	72	90	115	360	460	720	909
功率因数	0.99（额定功率）
功率因数调节范围	1（超前）~1（滞后）
电流畸变率	<3%（额定功率）
直流分量	<0.5%
并网	支持
离网	支持
过载能力	110%长期
放电效率	96%	98.5%
交流侧（离网）
额定输出电压V	400Vac
交流电压谐波	< 3% ( 线性负载）
频率范围Hz	50±5Hz
交流输出功率kW	30	50	62.5	80	250	320	500	630
设备保护
电池防反接	具备
直流过流保护	具备
交流过流保护	具备
交流过压保护	具备
浪涌保护	具备
电网监测	具备
接地故障监测	具备
系统参数
尺寸（宽深高，mm）	470×480×185	440×585×232			800×800×2160		1100×800×216
工作温度范围	-25℃~55℃（>45℃降额）
工作湿度范围	0~95%RH，无冷凝
海拔	2000m（>2000m降额）
冷却方式	智能风冷
防护等级	IP20
通讯接口	CAN/RS485
符合标准	GB/T 34120-2017，GB/T 34133-2017，EN 62477, EN IEC 61000
电网支撑	L/HVRT, 有功、无功功率控制，功率斜率控制

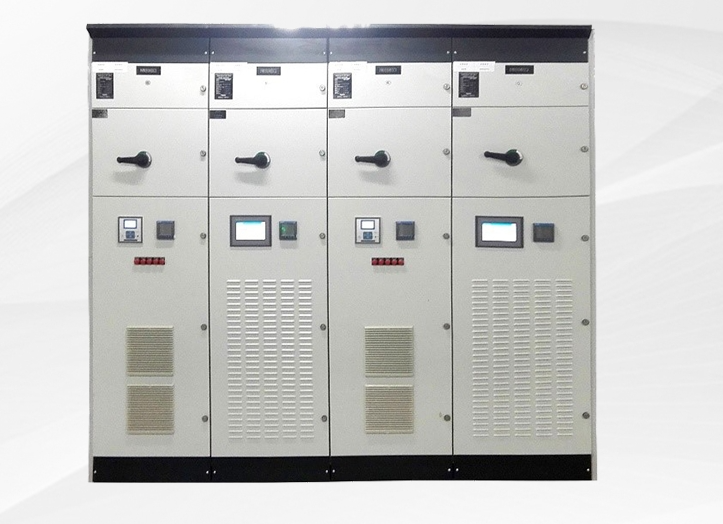

BW-Erouter

能源路由器

下一代电力系统被称为智能电网，将纳入大量的可再生能源资源，从根本上改变能源管理范式。为了对电网中的能源供需进行有效管理，需要能源路由器对电网中的能源分布进行动态调节，即能源互联网。

能源路由器是一种集电力传输和信息交换于一体的技术。它承担着两大任务，即能量流的动态调整和动力装置之间的实时通信。

能源路由器是逆变器的升级产品，可以理解为智能逆变器，用于风光储集成能源系统。

功能是在逆变器基础上增加电网实时通讯、BMS以及系统调度功能，实现功率在发电、储能、并网之间的动态分配，之前光伏电站的管理和并网需要多个产品，现在通过能源路由器一个产品解决。

产品特点

• 将分布式能源及储能装置接入到电网中


• 可实现不同能源载体的输入、输出、转换、存储，是能源互联网的核心装置

• 可提供多种灵活多样的电能形式的标准化接口，能在任何时刻确保“即插即用”

• 能够对各端口电压电流进行实时控制，实现能量管理、潮流调度等电网需求

• 有良好的动态特性，能够应对电力系统故障

• 能够实现电网数据的采集，为更大范围内能源互联网的运行策略提供大数据依据

• 自主知识产权的功率单元快速关断算法

应用领域

家庭应用	光伏和储能作为电源，保障可靠供电和经济用电，直流负载可以是新型的直流空调、直流洗衣机或直流灯具等。
配电台区应用	每台配电变压器配备一台能源路由器，既满足新能源的接入，又形成一个闭合的交直流供电系统，提高了供电的可靠性，同时可以响应电网的调度。
园区级应用	一个园区配备一个能源路由器系统，将能源路由器设备安装于不同的变压器下，整套系统既保证各个独立自治，又能很好的与电网互动，保证整个园区的新能源消纳和可靠用电。
区域能源互联网用能源路由器	定位构建区域能源互联网，区域内所有能源路由器分散布置于各配电变压器380V侧（台区级设备），但直流母线可互相连通。智能管理系统统一协调控制区域内的各能源路由器（园区级控制）。通过能源路由器，可将负荷率较低的台区的过剩电能传输给供电不足的台区，提高系统供电能力和系统稳定性。
车载能源路由器	定位移动应用场景，大型工程车辆上配置能源路由器和储能装置，将能源路由器设备安装在车厢内，保证个体独立自治。主要用于应急、预防等突发情况，具有机动性强、实时供电处理等优势。
