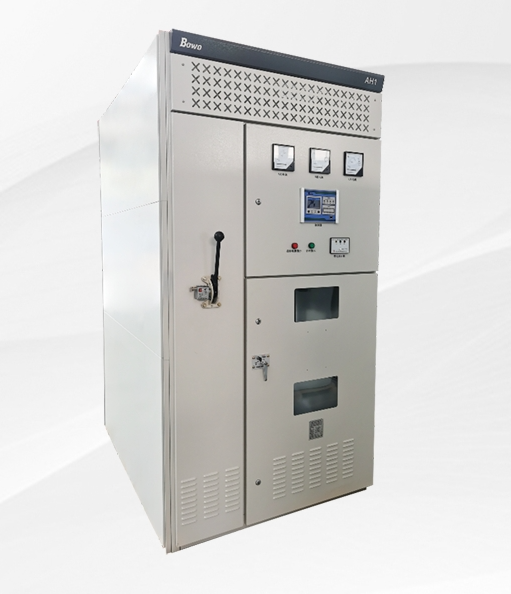

高压无功补偿装置
DF-HFC系列高压无功补偿及滤波装置，由并联电容器、串联电抗器、熔断器和配套设备组成，主要适用于电力、冶金、煤矿、铁道、石油、机械、化工、港口、轻工、建材及其他工矿企业的高压输配电网变配电站，以实现无功补偿、兼顾治理谐波。装置可以提高系统功率因数、滤除谐波、改善电网质量、降低变压器及线路损耗、提高输电线路的送电能力、充分发挥输变电设备的经济效益，同时有效提高供电系统的稳定性，保证同网的电力设备的用电质量。
技术特点
成套装置可以采用框架式户外安装或者柜式户内安装；
具有手动/自动控制方式；自动控制方式可以实时跟踪负荷补偿；
补偿分组灵活，保证灵敏度的同时降低投资成本；
装置采用真空接触器或真空断路器投切，可频繁操作；
每组电容器设有放电线圈，在5分钟内可将剩余电压降至50V以下；
每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容器出现故障后，可切断本组电容器，不影响其他电容器的使用；
单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压及雷击过压保护；
大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数；
每组可配置电抗器抑制合闸涌流或抑制谐波放大。
| 额定电压 | 6~10kV | ||
| 额定频率 | 50Hz | ||
| 安装容量 | ≤1200kvar | 1500~2400kvar | 3000kvar |
| 柜体尺寸(mm) | 1200*1600*2300 | 1600*1600*2300 | 1800*1600*2500 |
| 建议分组方式 | 1:2:2:2...；1:2:3:3:3...；1:2:4:4:4...；等编码方式 | ||
| 并柜数量 | 8 | ||
| 电抗器参数选择 | 抑制合闸涌流，电抗率为0.1%~1%；抑制5次以上谐波，电抗率为4.5%~6%；抑制3次以上谐波，电抗率为12% | ||
| 无功补偿能力 | 补偿后功率因数提高到0.92以上 | ||
| 可以选用断路器投切和真空接触器投切方式 | |||
| 根据需要可以提供固定方式设计或根据负荷情况自动投切方式 | |||
| 全部选用高可靠的微机型高压电容器保护装置 | |||
高压静止无功发生器
BW-SVG系列高压静止无功发生器是以IGBT为核心的无功补偿系统，能够快速连续地提供容性或感性无功功率，实现考核点恒定无功、恒定电压和恒定功率因数等控制，保障电力系统稳定、高效、优质地运行。在配电网中，将中小容量的SVG产品安装在某些特殊负荷（如电弧炉、中频炉、精炼炉）附近，可以显著地改善负荷与公共电网连接点处的电能质量，例如提供功率因数、平衡三相电压、抑制电压闪变和电压波动、治理谐波污染等。广泛应用于石油化工、电力系统、冶金、电气化铁路、城市建设等行业中，为各种异步电动机、变压器、晶闸管变流器、变频器、感应炉、照明设备、电弧炉、电力机车、提升机、起重机、冲压机、吊车、电梯、风力发电机、电焊机、电阻炉、石英熔炼炉等设备提供高质量、高可靠性的无功补偿及滤波的解决方案。
一、10kV链式BW-SVG高压动态无功补偿装置
户内型
额定容量小于1Mvar的10kV三相SVG设备，推荐按0.4kV降压型式设计。
户内0.4/10kV 降压式BW-SVG参数
| 电压等级(kV) | 额定容量(Mvar) | 相数 | 连接方式 | 冷却方式 | 外形尺寸(mm) | ||
| 宽W | 深D | 高H | |||||
| 0.4/10 | 0.3~0.6 | 3 | 三相 | 风冷 | 4000 | 1600 | 2300 |
| 0.4/10 | 0.6~1 | 3 | 三相 | 风冷 | 5000 | 1600 | 2300 |
| 注：设备尺寸根据项目容量确定，此表尺寸不包含降压变柜尺寸。 | |||||||
户内10kV BW-SVG参数
| 电压等级(kV) | 额定容量(Mvar) | 相数 | 连接方式 | 冷却方式 | 外形尺寸(mm) | ||
| 宽W | 深D | 高H | |||||
| 10 | ≤3.5 | 3 | 星接 | 风冷 | 3400 | 1200 | 2600 |
| 3.5~4.9 | 4100 | 1200 | 2600 | ||||
| 4.9~5.7 | 5000 | 1200 | 2600 | ||||
| 5.7~6.9 | 5000 | 1200 | 2900 | ||||
| 6.9~10 | 6000 | 1200 | 2900 | ||||
| 10~13 | 8000 | 1200 | 2900 | ||||
| 10 | ≤8.4 | 3 | 角接 | 风冷 | 5200 | 1200 | 2600 |
| 8.4~9.9 | 7000 | 1300 | 2600 | ||||
| 9.9~18 | 7000 | 1200 | 2900 | ||||
| 18~22.5 | 10000 | 1200 | 2900 | ||||
| 注：1、角接设备采用空芯电抗器，置于户外；2、设备高度尺寸包含风机、底座高度。 | |||||||
户外型
额定容量小于1Mvar 10kV三相SVG设备，推荐按0.4kV降压型式设计。
户外0.4/10kV 降压式BW-SVG参数
| 电压等级(kV) | 额定容量(Mvar) | 相数 | 连接方式 | 冷却方式 | 外形尺寸(mm) | ||
| 宽W | 深D | 高H | |||||
| 0.4/10 | 0.3~1 | 3 | 三相 | 风冷 | 6058 | 2438 | 2591 |
| 注：设备尺寸根据项目容量确定，集装箱默认颜色为海灰(75B05)。 | |||||||
户外10kV BW-SVG参数
| 电压等级(kV) | 额定容量(Mvar) | 相数 | 连接方式 | 冷却方式 | 外形尺寸(mm) | ||
| 宽W | 深D | 高H | |||||
| 10 | 1~4.8 | 3 | 星接 | 风冷 | 6706 | 2438 | 2591 |
| 4.9~6.5 | 7925 | 2438 | 2896 | ||||
| 6.6~10 | 9144 | 2438 | 2591 | ||||
| 10.1~13 | 12192 | 2438 | 2896 | ||||
| 10 | ≤8.4 | 3 | 角接 | 风冷 | 9144 | 2438 | 2591 |
| 8.5~11 | 9500 | 2438 | 2896 | ||||
| 11.1~17 | 12192 | 2438 | 2591 | ||||
| 17.1~22.5 | 12192 | 2438 | 2896 | ||||
| 注：1、角接设备采用空芯电抗器，置于户外；2、集装箱尺寸根据项目容量确定，集装箱默认颜色为海灰(75B05)。 | |||||||
二、35kV直挂集约式BW-SVG高压动态无功补偿装置
35kV直挂式SVG取消了降压变压器，具有额定电流小、IGBT通态损耗低、发热量小等明显优势，已成为35kV电压等级SVG的主要发展方向。
安全性：可省去变压器，设计时免于考虑变压器的消防安全问题；
土建：无需配备变压器油池、防火墙或消防通道；
低损耗：相比降压式SVG，其额定电流小，IGBT 通态损耗低、发热量小；
可靠性：IGBT 开关频率降低，可靠性更高；
紧凑性：减小占地面积，布局更紧凑美观。
户内型
户内35kV直挂SVG参数
| 电压等级(kV) | 容量(Mvar) | 相数 | 连接方式 | 冷却方式 | 控制柜外形尺寸(mm) | 单组功率柜外形尺寸(mm) | 功率柜数量 | ||||
| 宽W | 深D | 高H | 宽W | 深D | 高H | ||||||
| 35 | 7~17 | 3 | 星接 | 风冷 | 1600 | 1000 | 2200 | 2300 | 1200 | 3300(后出风) | 3组 |
| 20~24 | 3500(侧出风) | 6组 | |||||||||
| 17~20 | 3 | 星接 | 风冷 | 1600 | 1000 | 2200 | 3020 | 1300 | 3750(后出风) | 3组 | |
| 3950(侧出风) | |||||||||||
| 24~36.5 | 3 | 星接 | 风冷 | 1600 | 1200 | 2200 | 2300 | 1200 | 3500(后出风) | 6组 | |
| 3700(侧出风) | |||||||||||
| 36.5~40 | 3 | 星接 | 风冷 | 1600 | 1200 | 2200 | 3020 | 1300 | 3750(后出风) | 6组 | |
| 3950(侧出风) | |||||||||||
| 35 | ≤29.5 | 3 | 角接 | 风冷 | 1600 | 1200 | 2200 | 2300 | 1200 | 3300(后出风) | 6组 |
| 注：1、设备整体高度因柜顶风机排风方式不同而有所差别；2、每组功率柜间间隔应不小于1.5 米；3、表内尺寸不含断路器、电抗器等其他外围设备。 | |||||||||||
户外型
户外35kV直挂BW-SVG参数
| 电压等级(kV) | 额定容量(Mvar) | 相数 | 连接方式 | 冷却方式 | 集装箱型号 | 集装箱数量 | 单台集装箱尺寸(mm) | ||
| 宽W | 深D | 高H | |||||||
| 35 | 7~17 | 3 | 星接 | 风冷 | 1AAA | 1台/套 | 12192 | 2438 | 2896 |
| 17~20 | 1AAA | 1台/套 | 12192 | 2438 | 2896 | ||||
| 20~36.5 | 1AAA | 2台/套 | 12192 | 2438 | 2896 | ||||
| 1BBB | 9125 | 2438 | 2896 | ||||||
| 36.5~40 | - | 3台/套 | 9644 | 2438 | 2896 | ||||
| 35 | ≤29.5 | 3 | 角接 | 风冷 | 1AAA | 2台/套 | 12192 | 2438 | 2896 |
| 1BBB | 9125 | 2438 | 2896 | ||||||
| 注：表内尺寸不含断路器、电抗器等其他外围设备。 | |||||||||
三、水冷BW-SVG高压动态无功补偿装置
水冷SVG采用水循环冷却系统进行冷却，实时测量水温，为功率单元提供可靠的温度保护，在保持SVG稳定运行的前提下，提高电子元件的散热效率：
水循环冷系统冷却效率高，散热稳定；
设备密闭设计，提高设备防护等级；
精密水系统设计，可靠性高，维护量小；
节能环保，噪声低。
户内型
户内10kV水冷BW-SVG参数
| 电压等级(kV) | 额定容量(Mvar) | 相数 | 连接方式 | 冷却方式 | 外形尺寸(mm) | ||
| 宽W | 深D | 高H | |||||
| 10 | 0.9~5.2 | 3 | 星接 | 水冷 | 6600 | 1400 | 2200 |
| 5.2~10 | 7300 | 1400 | 2200 | ||||
| 10 | ≤9 | 3 | 角接 | 水冷 | 9100 | 1400 | 2200 |
| 9~18 | |||||||
| 注：角接设备采用空芯电抗器，置于户外。 | |||||||
户内35kV水冷BW-SVG参数
| 电压等级(kV) | 额定容量(Mvar) | 相数 | 连接方式 | 冷却方式 | 控制柜外形尺寸(mm) | 单组功率柜外形尺寸(mm) | 功率柜数量 | ||||
| 宽W | 深D | 高H | 宽W | 深D | 高H | ||||||
| 35 | 7~18.2 | 3 | 星接 | 水冷 | 1600 | 1200 | 2200 | 4137 | 1340 | 2939 | 3组 |
| 18.2~36.5 | 6714 | 3组 | |||||||||
| 35 | ≤31.5 | 3 | 角接 | 水冷 | 1600 | 1200 | 2200 | 6714 | 1340 | 2939 | 3组 |
| 注：1、每组功率柜间间隔应不小于1.5米；2、表内尺寸不含断路器、电抗器等其他外围设备。 | |||||||||||
户外型
户外10kV水冷BW-SVG参数
| 电压等级(kV) | 额定容量(Mvar) | 相数 | 连接方式 | 冷却方式 | 集装箱型号 | 集装箱数量 | 单台集装箱尺寸(mm) | ||
| 宽W | 深D | 高H | |||||||
| 10 | 0.9~10 | 3 | 星接 | 水冷 | 1AA | 1台/套 | 12192 | 2438 | 2591 |
| 10 | ≤18 | 3 | 角接 | 水冷 | 1AA | 2台/套 | 12192 | 2438 | 2591 |
| - | 7000 | 2438 | 2591 | ||||||
| 注：角接设备采用空芯电抗器，置于户外。 | |||||||||
户外35kV水冷BW-SVG参数
| 电压等级(kV) | 额定容量(Mvar) | 相数 | 连接方式 | 冷却方式 | 集装箱型号 | 集装箱数量 | 单台集装箱尺寸(mm) | ||
| 宽W | 深D | 高H | |||||||
| 35 | 7~18.2 | 3 | 星接 | 水冷 | - | 1台/套 | 14000 | 2438 | 2896 |
| 18.2~36.5 | 2台/套 | ||||||||
| 35 | ≤31.5 | 3 | 角接 | 水冷 | - | 1台/套 | 14000 | 2438 | 2896 |
| 2台/套 | |||||||||
| 注：表内尺寸不含断路器、电抗器等其他外围设备。 | |||||||||
