产品图片

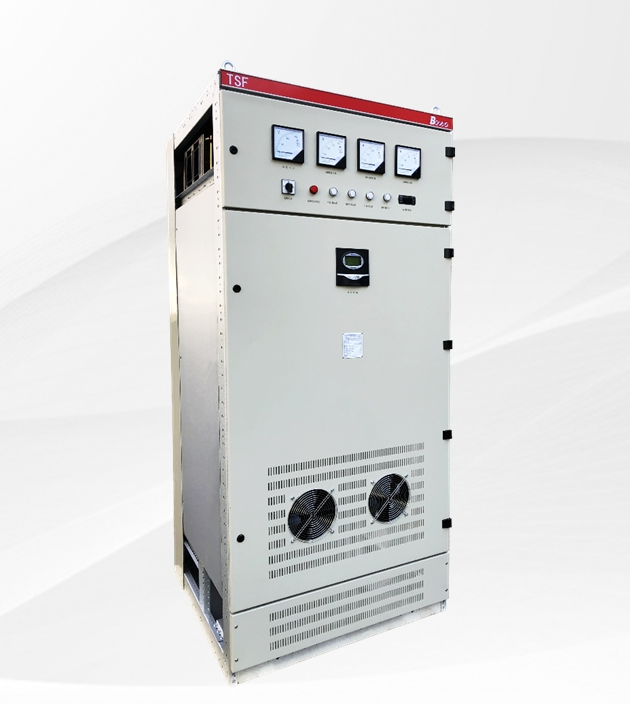

DF-TSF系列动态无功补偿装置是根据用户配电系统的负荷情况，设计选用适配的LC滤波支路，采用大功率可控硅投切，实时快速补偿系统基波无功，同时滤除谐波。主要由智能监控终端、可控硅投切开关模块、LC补偿滤波单元、保护模块、柜体等部分组成。

应用领域

DF-TSF系列动态无功补偿装置广泛应用于电力、钢铁、冶金、煤矿、铁道、石油、机械、化工、造船、港口、轻工、建材、矿山等低压400V、660V、750V、1000V配电系统中，要求动态无功补偿且需要抑制或治理谐波的场合，尤其适用于轧机、电焊机（三相平衡整流）、无缝钢管厂、起重机、电梯、行车等有谐波，而且无功负荷较大且波动频繁的场合。

技术特点

• 无功动态补偿，使功率因数达标，避免供电公司力率电费罚款；

• 滤波支路不仅能补偿无功，而且谐波滤除率高，可达90%以上，提高供电安全性，改善电能质量；

• 提高设备（变压器、线路）利用率，通过补偿无功与谐波抑制，使总供电电流下降；

• 有效支撑负荷端电压，加强系统电压稳定性；

• 降损节能；

• 零电流快速投切：可控硅零电流投切，快速响应，不需要电容器放电，可满足冲击性负荷的需要。确保无涌流、无冲击，运行更加稳定、安全、可靠；

• 单柜容量大：400V系统单柜单组皆可达650kvar；690V系统单柜单组皆可达850kvar。

技术优势

• 采用三相角内控过零快速投切，投切无涌流、无操作过电压；

• 响应时间快（≤10ms），可频繁投切，无噪音，使用寿命长；

• 全数字控制设计；

• 主回路和控制回路分别在不同的单元室中，防止主回路对控制回路的干扰；

• 采用脉冲变压器触发方式，电压隔离等级达到10kV；

• 相序自适应，接线无相序要求；

• 更换维修简便。

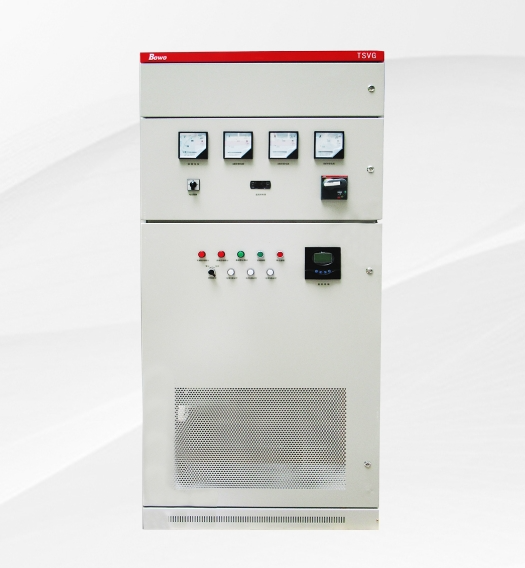

BW-TAPF/BW-TSVG混合型补偿滤波装置将APF/SVG有源装置与TSF无源装置并联，充分利用了有源装置的谐波滤除及动态连续无功补偿特性，同时又利用了TSF的基本无功补偿能力，优化了设备投资。

技术特点

• 实时跟踪负荷变化，动态连续平滑补偿无功功率，提高系统功率因数，实时治理谐波，补偿负序电流，提高电网供电质量；

• 抑制电压闪变，改善电压质量，稳定系统电压；

• 功率电路模块化设计，维护简单，互换性好；

• 保护功能齐全，具有过压、欠压、过流、过热等保护，运行可靠性高；

• 采用电能质量综合控制器，实现定补和动补的有效结合，为用户提供更经济，更灵活的补偿方案；

• 人机界面友好显示，设定方便。通讯采用RS232C、RS485等通讯接口，采用标准Modbus或用户自定义等多种通讯协议。
