有源滤波器 BW-APF 静止无功发生器 BW-SVG
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
"东方博沃成立于2006年，位于北京市中关村科技园区，拥有超5000平方米研发及生产面积，是智慧电力能源整体解决方案提供商，聚焦于应用型电力电子产品研发、制造与销售，全面挖掘电力能源的应用效率与潜力，是国家高新技术企业、“专精特新”及“小巨人”企业。
公司业务涵盖电能质量综合治理、储能微网及智慧能源等多个领域，拥有完善的产销研网络，助力半导体、新能源、数据中心、汽车、钢铁冶金、石油化工、煤炭、电网、市政等行业客户节能降碳，推动国家“双碳”目标的实现。"

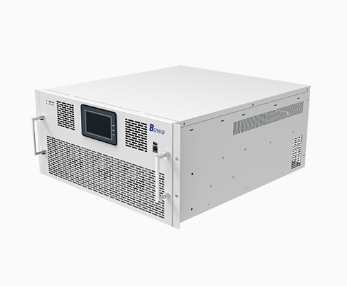

产品图片
| 应用分类 | 工业增强型 | 工业型 | ||
| 额定电压V | 400 | 690 | 200/400 | 690 |
| 电气特性 | ||||
| 输入电压范围 | -20%~+20% | -20%~+15% | -20%~+20% | -20%~+15% |
| 频率 Hz | 50/60(-10%~+10%) | |||
| 线制 | 三相三线/三相四线 | |||
| 过载能力 | 110%额定电流时能连续运行，120%额定电流时运行1min | |||
| 电路拓扑 | 三电平拓扑 | |||
| 开关频率kHz | 20 | |||
| 并机数量 | ≥20个模块并机 | |||
| 冗余 | 任何单元都可以成为独立的单元 | |||
| 效率 | ＞98% | |||
| 滤波器特性 | ||||
| 额定容量A | 150、200 | 100、150 | 50、75、100、150、200 | 75、100 |
| 滤波范围 | 2次到51次可选 | |||
| 谐波滤除能力 | 在额定负载下优于98% | |||
| CT安装方式 | 开环或闭环 (并机情况下建议开环) | |||
| 响应时间 | 110µs | |||
| 全响应时间 | ≤5ms | |||
| 无功功率特性 | ||||
| 单模块补偿容量kvar | 100、150 | 120、180 | 35、50、75、100、150 | 90、120 |
| 功率因数调节范围 | -1~+1 | |||
| 负载平衡特性 | ||||
| 不平衡kvar和kW补偿 | 100% | |||
| 编程/通信 | ||||
| Wi-Fi通信 (可选) | 用电脑或手机进行网页访问，用于参数设置和数据查看 | |||
| USB | 带有专用的调试软件 | |||
| HMI | 1.8/4.3/7/10英寸屏幕 (可选) | |||
| CAN协议，RJ45接口，用于模块之间的通信 | ||||
| USB 2.0 | ||||
| 干接点 | EPO、DI、DO | |||
| 物理安装方面 | ||||
| 颜色 | RAL 7035 (可定制) | |||
| 安装固定方式 | 立式 | 壁挂式、机架式、立式 | ||
| 海拔高度 | ＞2000m时降额使用 | |||
| 环境温度 | 工作温度： -35℃~60℃，55℃以上降额使用 | |||
| 储存温度： -45℃~70℃ | ||||
| 湿度 | 5%-95%RH，无冷凝 | |||
| 防护等级 | IP20 | |||
| 符合标准 | ||||
| 一般结构和安全问题 | EN 62477-1(2012)，EN 61439-1(2011) | |||
| EMC | EN/IEC 61000-6-4，A类 | |||
| 认证 | CQC | |||
注： 1、除滤波功能外，备用容量可进行无功补偿和负载均衡，可从设备设置中选择工作模式； 2、当额定电压为200V时，无功功率补偿容量为400V额定电压等级的补偿容量的50%； 3、所有设备支持SVGC混合补偿方案 | ||||
产品介绍
基于IGBT的BWSVG®静止无功发生器，由三大基本功能模块构成：检测模块、控制运算模块及补偿输出模块。工作原理为由外部CT检测系统的电流信息，由控制芯片分析出当前的电流信息，如PF、S、Q等，然后由控制器给出补偿的驱动信号，由电力电子逆变电路组成的逆变回路发出补偿电流。适用于冶金、煤炭、化工、有色、石化、半导体、汽车等行业。
| 额定工作电压 | 400V±15%（其他电压等级可以特殊定制） |
| 额定工作频率 | 50/60Hz±5% |
| 使用环境温度 | -10℃~+55℃，超温自动降容 |
| 过载能力 | 2.5In，20ms |
| 开关频率 | 20kHz（IGBT） |
| 响应时间 | ≤50μs |
| 完全响应时间 | ≤5ms |
| 结构设计 | 采用模块化结构设计；外壳标准防护等级为IP20 |
| 柜内器件安装方式 | 柜内积木式安装、模块和柜体的连接采用机架式或壁挂式设计 |
| 故障处理 | 任一模块的故障不得影响其他模块的正常运行和系统的整体运行 |
| 控制算法 | 采用智能FFT算法、瞬时无功算法 |
| 人机界面 | 采用7寸彩色液晶屏幕显示 |
| 功能设置 | 无功补偿、不平衡补偿自由组合方式，可以兼顾滤波 |
| 滤波范围 | 2~25次谐波（可选），滤波效能可达97%以上 |
| 噪音 | ≤65dB |
| 满载功耗 | ≤2% |
| 通讯接口 | 通信接口采用RS485或以太网口，提供开放的协议文本 |
| 扩容方式 | 支持多机不等容并联扩容 |
| 型号 | 补偿容量 (kvar) | 电压等级 (V) | 最小柜体尺寸 宽×深×高(mm) |
| BW-SVG-1-400/50 | 50 | 400 | 600×800×2200 |
| BW-SVG-1-400/100 | 100 | 400 | 600×800×2200 |
| BW-SVG-1-400/150 | 150 | 400 | 600×800×2200 |
| BW-SVG-1-400/200 | 200 | 400 | 600×800×2200 |
| BW-SVG-1-400/250 | 250 | 400 | 800×800×2200 |
| BW-SVG-1-400/300 | 300 | 400 | 800×800×2200 |
| BW-SVG-1-400/350 | 350 | 400 | 1000×800×2200 |
| BW-SVG-1-400/400 | 400 | 400 | 1000×800×2200 |
| BW-SVG-2-400/250 | 250 | 400 | 800×800×2200 |
| BW-SVG-2-400/300 | 300 | 400 | 800×800×2200 |
| BW-SVG-2-400/350 | 350 | 400 | 1000×800×2200 |
| BW-SVG-2-400/400 | 400 | 400 | 1000×800×2200 |
| BW-SVG-1-660/50 | 50 | 660 | 600×800×2200 |
| BW-SVG-1-660/100 | 100 | 660 | 600×800×2200 |
| BW-SVG-1-660/200 | 200 | 660 | 800×800×2200 |
| BW-SVG-1-660/300 | 300 | 660 | 1200×800×2200 |
| BW-SVG-2-660/300 | 300 | 660 | 1200×800×2200 |
注：接线方式：三相三线与三相四线柜体外形尺寸一样。其他电压等级或容量可订制。
| 应用分类 | 工业增强型 | 工业型 | ||
| 额定电压V | 400 | 690 | 200/400 | 690 |
| 电气特性 | ||||
| 输入电压范围 | -20%~+20% | -20%~+15% | -20%~+20% | -20%~+15% |
| 频率 Hz | 50/60(-10%~+10%) | |||
| 线制 | 三相三线/三相四线 | |||
| 过载能力 | 110%额定电流时能连续运行，120%额定电流时运行1min | |||
| 电路拓扑 | 三电平拓扑 | |||
| 开关频率kHz | 20 | |||
| 并机数量 | ≥20个模块并机 | |||
| 冗余 | 任何单元都可以成为独立的单元 | |||
| 效率 | ＞98% | |||
| 滤波器特性 | ||||
| 额定容量A | 150、200 | 100、150 | 50、75、100、150、200 | 75、100 |
| 滤波范围 | 2次到51次可选 | |||
| 谐波滤除能力 | 在额定负载下优于98% | |||
| CT安装方式 | 开环或闭环 (并机情况下建议开环) | |||
| 响应时间 | 110µs | |||
| 全响应时间 | ≤5ms | |||
| 无功功率特性 | ||||
| 单模块补偿容量kvar | 100、150 | 120、180 | 35、50、75、100、150 | 90、120 |
| 功率因数调节范围 | -1~+1 | |||
| 负载平衡特性 | ||||
| 不平衡kvar和kW补偿 | 100% | |||
| 编程/通信 | ||||
| Wi-Fi通信 (可选) | 用电脑或手机进行网页访问，用于参数设置和数据查看 | |||
| USB | 带有专用的调试软件 | |||
| HMI | 1.8/4.3/7/10英寸屏幕 (可选) | |||
| CAN协议，RJ45接口，用于模块之间的通信 | ||||
| USB 2.0 | ||||
| 干接点 | EPO、DI、DO | |||
| 物理安装方面 | ||||
| 颜色 | RAL 7035 (可定制) | |||
| 安装固定方式 | 立式 | 壁挂式、机架式、立式 | ||
| 海拔高度 | ＞2000m时降额使用 | |||
| 环境温度 | 工作温度： -35℃~60℃，55℃以上降额使用 | |||
| 储存温度： -45℃~70℃ | ||||
| 湿度 | 5%-95%RH，无冷凝 | |||
| 防护等级 | IP20 | |||
| 符合标准 | ||||
| 一般结构和安全问题 | EN 62477-1(2012)，EN 61439-1(2011) | |||
| EMC | EN/IEC 61000-6-4，A类 | |||
| 认证 | CQC | |||
注： 1、除滤波功能外，备用容量可进行无功补偿和负载均衡，可从设备设置中选择工作模式； 2、当额定电压为200V时，无功功率补偿容量为400V额定电压等级的补偿容量的50%； 3、所有设备支持SVGC混合补偿方案 | ||||
产品介绍
基于IGBT的BWSVG®静止无功发生器，由三大基本功能模块构成：检测模块、控制运算模块及补偿输出模块。工作原理为由外部CT检测系统的电流信息，由控制芯片分析出当前的电流信息，如PF、S、Q等，然后由控制器给出补偿的驱动信号，由电力电子逆变电路组成的逆变回路发出补偿电流。适用于冶金、煤炭、化工、有色、石化、半导体、汽车等行业。
| 额定工作电压 | 400V±15%（其他电压等级可以特殊定制） |
| 额定工作频率 | 50/60Hz±5% |
| 使用环境温度 | -10℃~+55℃，超温自动降容 |
| 过载能力 | 2.5In，20ms |
| 开关频率 | 20kHz（IGBT） |
| 响应时间 | ≤50μs |
| 完全响应时间 | ≤5ms |
| 结构设计 | 采用模块化结构设计；外壳标准防护等级为IP20 |
| 柜内器件安装方式 | 柜内积木式安装、模块和柜体的连接采用机架式或壁挂式设计 |
| 故障处理 | 任一模块的故障不得影响其他模块的正常运行和系统的整体运行 |
| 控制算法 | 采用智能FFT算法、瞬时无功算法 |
| 人机界面 | 采用7寸彩色液晶屏幕显示 |
| 功能设置 | 无功补偿、不平衡补偿自由组合方式，可以兼顾滤波 |
| 滤波范围 | 2~25次谐波（可选），滤波效能可达97%以上 |
| 噪音 | ≤65dB |
| 满载功耗 | ≤2% |
| 通讯接口 | 通信接口采用RS485或以太网口，提供开放的协议文本 |
| 扩容方式 | 支持多机不等容并联扩容 |
| 型号 | 补偿容量 (kvar) | 电压等级 (V) | 最小柜体尺寸 宽×深×高(mm) |
| BW-SVG-1-400/50 | 50 | 400 | 600×800×2200 |
| BW-SVG-1-400/100 | 100 | 400 | 600×800×2200 |
| BW-SVG-1-400/150 | 150 | 400 | 600×800×2200 |
| BW-SVG-1-400/200 | 200 | 400 | 600×800×2200 |
| BW-SVG-1-400/250 | 250 | 400 | 800×800×2200 |
| BW-SVG-1-400/300 | 300 | 400 | 800×800×2200 |
| BW-SVG-1-400/350 | 350 | 400 | 1000×800×2200 |
| BW-SVG-1-400/400 | 400 | 400 | 1000×800×2200 |
| BW-SVG-2-400/250 | 250 | 400 | 800×800×2200 |
| BW-SVG-2-400/300 | 300 | 400 | 800×800×2200 |
| BW-SVG-2-400/350 | 350 | 400 | 1000×800×2200 |
| BW-SVG-2-400/400 | 400 | 400 | 1000×800×2200 |
| BW-SVG-1-660/50 | 50 | 660 | 600×800×2200 |
| BW-SVG-1-660/100 | 100 | 660 | 600×800×2200 |
| BW-SVG-1-660/200 | 200 | 660 | 800×800×2200 |
| BW-SVG-1-660/300 | 300 | 660 | 1200×800×2200 |
| BW-SVG-2-660/300 | 300 | 660 | 1200×800×2200 |
注：接线方式：三相三线与三相四线柜体外形尺寸一样。其他电压等级或容量可订制。
