红外检测系列【福禄克FLUKE】 > HK-TI175 红外测温成像仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片
产品概述

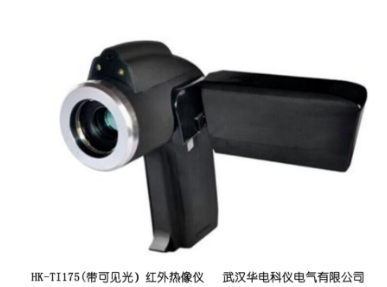

HK-TI175 红外测温成像仪产品介绍：
红外成像仪又叫红外热成像仪、红外热像仪、热像仪、热成像仪，有时也叫红外测温仪；用来在不接触设备的情况下测量设备表面的温度，通过温度来判断设备是否有故障。一般运行设备有故障时就会伴随着发热，故障越严重发热就越厉害，用热像仪测得的温度就越高。
红外热像仪与点温仪的区别是：点温仪一次只能测一点的温度；热像仪可以测量整个设备表面的温度，而且可以把设备以图像的方式显示在屏幕上（设备表面的温度分布情况通过颜色变化来区分）。
武汉华电科仪电气有限公司的红外类产品大致分两类：
HK-TI160和HK-TI384一类，一般称为经济型。这两款仪器模具一样；仪器的颜色不同，像素不同（HK-TI160是160×120、HK-TI384是384×288），空间分辨率不同（HK-TI160是2.3rmad、TI384是1.0mrad）。
HK-TI175和HK-TI395一类，一般称为便携型。这两款仪器模具一样；仪器的像素不同（HK-TI175是160×120，HK-TI395是384×288），空间分辨率不同（HK-TI175是2.3mrad、HK-TI395是1.2mrad）。
功能特点
1. 卓越的成像效果；融入光机微扫描高分辨率成像技术，保证完美的成像效果。
2. 精确的红外光、可见光融合技术；五种显示模式：纯红外图像、纯可见光图像、可见光图像和红外图像叠加后图像、画中画图像、热融合图像。
3. 卓越的图像显示设计；采用TFT显示屏，屏幕可以270°旋转，无需遮阳罩也可以看清屏幕上的图像。
4. 小巧、轻便的外形设计；整机仅393克，非常适合携带和操作。
5. 录像功能设计；通过USB接口连接到计算机后可以录制红外、可见光视频。
详细参数
像 素： | 160×120 |
像元间距： | 25μm |
可见光像素： | 300万 |
热灵敏度： | ＜65mk 在30℃时 |
空间分辨率： | 2.3mrad |
测温范围： | ﹣20℃~﹢250℃，﹢200℃~﹢600℃（可选） |
测温模式： | 多个点、多个线、多个面测温；等温分析 |
图像显示： | 纯红外图像、纯可见光图像、可见光图像和红外图像叠加后图像、画中画图像、热融合图像。 |
数据存储： | 内置存储器和mini SD卡（图片格式是JPEG） |
数据接口： | 电源接口、USB接口、SD卡槽、视频接口 |
电 源： | 可充电锂电池；单块电池可连续工作3小时以上；直充、座充两种充电模式 |
产品概述

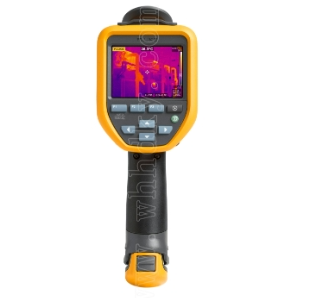

Fluke 福禄克热像仪产品介绍：
Fluke 全优系列良好的图像质量
分辨率高达 320 X 240
分辨率：TiS75： 320 x 240；D:S 504:1
TiS65/60：260 x 195；D:S 409:1
TiS55/50：220 x 165；D:S 346:1
TiS45/40：160 x 120；D:S 252:1
TiS20：120 x 90；D:S 189:1
TiS10：80 x 60；D:S 126:1
视场：35.7 °H x 26.8 °V
功能特点
与 FLuke Connect®兼容
坚固、精准、性能卓越。
l 节省时间 – 以无线方式，直接从热像仪将图像同步到 Fluke Connect® 系统，并附加到资产记录或工作单。同时在检修现场和办公室或非现场位置访问维护记录，更快地做出决策并在团队成员间实现实时协作
l 从采用 IR-Fusion® 技术的一幅精确融合图像或画中画图像中获得视觉背景和红外细节
l 从接近 15 cm (6 in) 距离采用手动对焦获取精确对焦图像，或者选择
l 固定焦距快速获取图像，无需从 45 cm (1.5 ft) 及以外距离对焦
l 借助带 LED 电量指示的智能电池，可监视您的电池电量， 从而避免意外断电
l 可将图像保存到可移除 SD 卡上以方便随时查看
l 使用 IR-PhotoNotes™ 或语音附注*，用红外图像数字记录重要信息， 如设备或电机铭牌的位
简化预防性维护，避免重复工作
l 使用 Fluke Connect® 系统无线同步测量值，节省时间，提升维护数据的可靠性。
l 直接通过工具保存测量值并将其与工作单、报告或资产记录相关联，消除数据输入错误。
l 借助可以信赖和跟踪的数据，最大限度地延长运行时间， 自信地作出维护决策。
l 按资产类别访问基线、历史记录和当前测量值。
l 通过单步操作无线传输测量值，无需使用写字板、笔记本和多个电子表格。
l 使用 ShareLiveTM 视频通话和电子邮件共享测量数据。
详细参数
| TiS75 | TiS65|TiS60 | TiS55|TiS50 | TiS45|TiS40 | TiS20 | TiS10 | ||||||||||||
| 主要特性 | |||||||||||||||||
| IFOV（空间分辨率） | 2.0 mRad | 2.4 mRad | 2.8 mRad | 3.9 mRad | 5.2 mRad | 7.8 mRad | |||||||||||
| 探测器分辨率 | 320 x 240 （76,800 像素） | 260 x 195（50,700 像素） | 220 x 165（36,300 像素） | 160 x 120（19,200 像素） | 120 x 90 （10,800 像素） | 80 x 60 （4,800 像素） | |||||||||||
| 视场 | 35.7 °H x 26.8 °V | ||||||||||||||||
| 距离与光点尺寸比 | 504:1 | 409:1 | 346:1 | 252:1 | 189:1 | 126:1 | |||||||||||
| 对焦系统 | 手动对焦，最小焦距 15 cm (~6 in) | 固定焦距，最小焦距 45 cm (~18 in) | 手动对焦，最小焦距 15 cm (~6 in) | 固定焦距，最小焦距 45 cm (~18 in) | 手动对焦，最小焦距 15 cm (~6 in) | 固定焦距，最小焦距 45 cm (~18 in) | |||||||||||
| 无线连接 | 有，连接至 PC、iPhone® 和 iPad®（iOS 4s 及更新版本），Android™ 4.3 及更新版本，WiFi 连接至 LAN（如有提供） | ||||||||||||||||
| 兼容 Fluke Connect® 应用程序 | 有 *，将热像仪连接到智能手机，会自动拍摄图像并将图像上传到 Fluke Connect® 应用程序以供保存和共享 | ||||||||||||||||
| Fluke Connect® Assets 可选软件 | 有 *，将图像发送到移动设备并创建工作单。可以轻松地比较测量类型，无论是机械、电气还是红外图像 | ||||||||||||||||
| Fluke Connect® 即时上传 | 有，将热像仪连接到建筑中的 WiFi 网络，会自动拍摄图像并将图像上传到 Fluke Connect® 系统以供您在智能手机或 PC 上查看 | ||||||||||||||||
| 兼容 Fluke Connect® 工具 | 有 *，通过无线方式连接至支持 Fluke Connect® 的选定工具并在热像仪屏幕上显示测量。支持五个同时连接 | ||||||||||||||||
| IR-Fusion® 技术 | 有，为红外图像增添可视细节 | — | |||||||||||||||
| AutoBlend™ 连续融合模式 | 100 %、75 %、50 %、25 % IR 为热像仪增加全面可视性；在软件中连续可变 | 100 %、50 %IR 和热像仪的全面可视性；在软件中连续可变 | 100 % IR 和热像仪的全面可视性；在软件中连续可变 | ||||||||||||||
| 画中画 (PIP) | 100 %、75 %、50 %、25 % IR；在软件中连续可变 | 在热像仪上不提供； 在软件中连续可变 | |||||||||||||||
| 加固显示屏 | 3.5 英寸（横向）320 x 240 LCD | ||||||||||||||||
| 适用于单手使用的舒适耐用设计 | 有 | ||||||||||||||||
| 热灵敏度 (NETD) | 30 °C 目标温度时，≤ 0.08 °C (80 mK) | 30 °C 目标温度时，≤ 0.09 °C (90 mK) | 30 °C 目标温度时，≤ 0.10 °C(100 mK) | 30 °C 目标温度时，≤ 0.15 °C(150 mK) | |||||||||||||
| 水平和跨度 | 顺畅的自动和手动缩放 | ||||||||||||||||
| 在手动与自动模式之间快速自动切换 | 有 | ||||||||||||||||
| 手动模式下的快速自动重新调节 | 有 | ||||||||||||||||
| 最小范围（手动模式下） | 2.5 °C (4.5 °F) | ||||||||||||||||
| 最小范围（自动模式下） | 5 °C (9.0 °F) | ||||||||||||||||
| 内置数字照相机（可见光） | 5MP | ||||||||||||||||
| 帧频 | 9 Hz 型号 | 9 Hz | 9 Hz 型号 | 9 Hz | 30 Hz 或 9 Hz型号 | 9 Hz | |||||||||||
| 激光指针 | 有 | — | |||||||||||||||
| 数据存储和图像捕捉 | |||||||||||||||||
| 多种存储选择 | 内置 4 GB 存储卡和 4 GB 微型 SD 卡 | 内置 4 GB 存储卡（包括可选微型 SD 卡的插槽） | |||||||||||||||
| 图像捕捉、查看、保存机制 | 单手图像捕捉、查看和保存功能 | ||||||||||||||||
| 图像文件格式 | 非辐射测量 (.bmp) 或 (.jpeg) 或全辐射测量 (.is2)； 非辐射测量（.bmp、.jpg）文件无需使用分析软件 | ||||||||||||||||
| 内存查看 | 专用内存视图按钮可快速获取存储的图像；缩略图和全屏查看 | ||||||||||||||||
| 软件 | SmartView® 全面分析和报告软件及 Fluke Connect® 系统 * | ||||||||||||||||
| 使用 SmartView® 软件导出的文件格式 | 位图 (.bmp)、GIF、JPEG、PNG、TIFF | ||||||||||||||||
| 语音附注 | 每幅图像最长 60 秒的录音；可在热像仪上回放查看；需要蓝牙耳机（单独销售） | — | |||||||||||||||
| IR-PhotoNotes™ | 是（3 个图像） | 是（1 个图像） | — | ||||||||||||||
| 视频录制 | 标准和辐射 | — | |||||||||||||||
| 视频文件格式 | 非辐射（MPEG 编码 .avi）和全辐射 (.is3) | — | |||||||||||||||
| 流化视频（远程显示） | 有，在 PC 或智能手机上查看热像仪显示屏的实时流 通过 USB、WiFi 热点或 WiFi 网络连接到 PC 上的 SmartView® 软件；或者通过 WiFi 热点连接到智能手机上的 Fluke Connect® 应用程序 | — | |||||||||||||||
| 自动捕捉（温度和间隔） | 有 | ||||||||||||||||
| 电池 | |||||||||||||||||
| 电池（可现场更换、可充电） | 两个锂离子智能电池组，通过五格 LED 显示来指 示电量水平 | 一个锂离子智能电池组，通过五格 LED 显示来指示电量水平 | |||||||||||||||
| 电池寿命 | 每个电池组可连续使用四小时以上 | ||||||||||||||||
| 电池充电时间 | 2.5 小时充满 | ||||||||||||||||
| 电池充电系统 | 双座电池充电器或在热像仪内充电。可选 12 V 汽车充电适配器 | 热像仪内充。可选双座电池充电器或 12v 汽车充电适配器单独销售 | |||||||||||||||
| 交流电工作 | 通过随附电源（100 VAC 至 240 VAC，50/60 Hz）使用交流电工作 | ||||||||||||||||
| 节能 | 用户可选睡眠和关机模式 | ||||||||||||||||
| 温度测量 | |||||||||||||||||
| 温度测量范围（-10 °C 以下未校准） | -20 °C 至 +550 °C（-4 °F 至 1,022 °F） | -20 °C 至 +450 °C （-4 °F 至 842 F） | -20 °C 至 +350 °C（-4 °F 至 662 °F） | -20 °C 至+250 °C （-4 °F 至482 °F） | |||||||||||||
| 精度 | ±2 °C 或 2 %（在标称温度 25 °C 下，取较大数值） | ||||||||||||||||
| 屏显发射率校正 | 是（数值和表格） | ||||||||||||||||
| 屏显反射背景温度补偿 | 有 | ||||||||||||||||
| 屏显传输校正 | 有 | – | 有 | – | 有 | – | |||||||||||
| 调色板 | |||||||||||||||||
| 标准调色板 | 8: 铁红、蓝红、高对比度、琥珀色、反琥珀色、热金属、灰色、反灰色 | 7: 铁红、蓝红、高对比度、琥珀色、热金属、灰色、反灰色 | 6: 铁红、蓝红、高对比度、琥 珀色、热金属、灰色 | 3: 铁红色、蓝红色、灰阶 | |||||||||||||
| Ultra Contrast™ 调色板 | 8: 超铁红、超蓝红、超高对比度、超琥珀色、超反琥珀色、超热金属、超灰色、超反灰色 | — | |||||||||||||||
| 一般技术指标 | |||||||||||||||||
| 颜色报警（温度报警） | 高温、低温、等温线（量程内） | 高温、低温 | — | ||||||||||||||
| 红外光谱带 | 7.5 μm 至 14 μm | ||||||||||||||||
| 操作温度 | -10 °C 至 +50 °C（14 °F 至 122 °F） | ||||||||||||||||
| 存放温度 | -20 °C 至 +50 °C（-4 °F 至 122 °F），无电池 | ||||||||||||||||
| 相对湿度 | 10 % 至 95 %，非冷凝 | ||||||||||||||||
| 中心点温度测量 | 有 | ||||||||||||||||
| 点温度 | 热点和冷点标记 | ||||||||||||||||
| 用户可定义点标记 | 3 | 2 | 1 | — | |||||||||||||
| 中间框 | 可扩展 / 收缩的测量箱，具有 MIN-AVG-MAX（低 - 中 - 高）三档温度显示 | — | |||||||||||||||
| 安全标准 | EN 61010-1: 非 CAT、污染等级 2、EN 60825-1：2 类、EN 60529、EN 62133（锂电池） | ||||||||||||||||
| 电磁兼容性 | EN 61326-1:2006、EN 55011：A 类、EN 61000-4-2、EN 61000-4-3 | ||||||||||||||||
| C Tick | IEC/EN 61326-1 | ||||||||||||||||
| US FCC | EN61326-1；FCC 第 5 部分、EN 55011：A 类、EN 61000-4-2 | ||||||||||||||||
| 震动和冲击 | 2G、IEC 68-2-6 和 25G、IEC 68-2-29 | ||||||||||||||||
| 掉落 | 可承受 2 米（6.5 英尺）的掉落冲击 | ||||||||||||||||
| 尺寸（高 x 宽 x 长） | 26.7 cm x 10.1 cm x 14.5 cm (10.5 in x 4.0 in x 5.7 in) | ||||||||||||||||
| 重量（含电池） | 固定焦距 .72 kg (1.6 lb)、手动对焦 .77 kg (1.7 lb) | ||||||||||||||||
| 壳体防护等级 | IP54（防尘封口保护，全方位防水） | ||||||||||||||||
| 保修期 | 两年（标准），也可延长保修 | ||||||||||||||||
| 建议的校准周期 | 两年（假定正常操作和老化） | ||||||||||||||||
| 支持的语言 | 捷克语、荷兰语、英语、芬兰语、法语、德语、匈牙利语、意大利语、日语、韩语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文和土耳其语 | ||||||||||||||||
产品概述
HK-TI175 红外测温成像仪产品介绍：
红外成像仪又叫红外热成像仪、红外热像仪、热像仪、热成像仪，有时也叫红外测温仪；用来在不接触设备的情况下测量设备表面的温度，通过温度来判断设备是否有故障。一般运行设备有故障时就会伴随着发热，故障越严重发热就越厉害，用热像仪测得的温度就越高。
红外热像仪与点温仪的区别是：点温仪一次只能测一点的温度；热像仪可以测量整个设备表面的温度，而且可以把设备以图像的方式显示在屏幕上（设备表面的温度分布情况通过颜色变化来区分）。
武汉华电科仪电气有限公司的红外类产品大致分两类：
HK-TI160和HK-TI384一类，一般称为经济型。这两款仪器模具一样；仪器的颜色不同，像素不同（HK-TI160是160×120、HK-TI384是384×288），空间分辨率不同（HK-TI160是2.3rmad、TI384是1.0mrad）。
HK-TI175和HK-TI395一类，一般称为便携型。这两款仪器模具一样；仪器的像素不同（HK-TI175是160×120，HK-TI395是384×288），空间分辨率不同（HK-TI175是2.3mrad、HK-TI395是1.2mrad）。
功能特点
1. 卓越的成像效果；融入光机微扫描高分辨率成像技术，保证完美的成像效果。
2. 精确的红外光、可见光融合技术；五种显示模式：纯红外图像、纯可见光图像、可见光图像和红外图像叠加后图像、画中画图像、热融合图像。
3. 卓越的图像显示设计；采用TFT显示屏，屏幕可以270°旋转，无需遮阳罩也可以看清屏幕上的图像。
4. 小巧、轻便的外形设计；整机仅393克，非常适合携带和操作。
5. 录像功能设计；通过USB接口连接到计算机后可以录制红外、可见光视频。
详细参数
像 素： | 160×120 |
像元间距： | 25μm |
可见光像素： | 300万 |
热灵敏度： | ＜65mk 在30℃时 |
空间分辨率： | 2.3mrad |
测温范围： | ﹣20℃~﹢250℃，﹢200℃~﹢600℃（可选） |
测温模式： | 多个点、多个线、多个面测温；等温分析 |
图像显示： | 纯红外图像、纯可见光图像、可见光图像和红外图像叠加后图像、画中画图像、热融合图像。 |
数据存储： | 内置存储器和mini SD卡（图片格式是JPEG） |
数据接口： | 电源接口、USB接口、SD卡槽、视频接口 |
电 源： | 可充电锂电池；单块电池可连续工作3小时以上；直充、座充两种充电模式 |
产品概述
Fluke 福禄克热像仪产品介绍：
Fluke 全优系列良好的图像质量
分辨率高达 320 X 240
分辨率：TiS75： 320 x 240；D:S 504:1
TiS65/60：260 x 195；D:S 409:1
TiS55/50：220 x 165；D:S 346:1
TiS45/40：160 x 120；D:S 252:1
TiS20：120 x 90；D:S 189:1
TiS10：80 x 60；D:S 126:1
视场：35.7 °H x 26.8 °V
功能特点
与 FLuke Connect®兼容
坚固、精准、性能卓越。
l 节省时间 – 以无线方式，直接从热像仪将图像同步到 Fluke Connect® 系统，并附加到资产记录或工作单。同时在检修现场和办公室或非现场位置访问维护记录，更快地做出决策并在团队成员间实现实时协作
l 从采用 IR-Fusion® 技术的一幅精确融合图像或画中画图像中获得视觉背景和红外细节
l 从接近 15 cm (6 in) 距离采用手动对焦获取精确对焦图像，或者选择
l 固定焦距快速获取图像，无需从 45 cm (1.5 ft) 及以外距离对焦
l 借助带 LED 电量指示的智能电池，可监视您的电池电量， 从而避免意外断电
l 可将图像保存到可移除 SD 卡上以方便随时查看
l 使用 IR-PhotoNotes™ 或语音附注*，用红外图像数字记录重要信息， 如设备或电机铭牌的位
简化预防性维护，避免重复工作
l 使用 Fluke Connect® 系统无线同步测量值，节省时间，提升维护数据的可靠性。
l 直接通过工具保存测量值并将其与工作单、报告或资产记录相关联，消除数据输入错误。
l 借助可以信赖和跟踪的数据，最大限度地延长运行时间， 自信地作出维护决策。
l 按资产类别访问基线、历史记录和当前测量值。
l 通过单步操作无线传输测量值，无需使用写字板、笔记本和多个电子表格。
l 使用 ShareLiveTM 视频通话和电子邮件共享测量数据。
详细参数
| TiS75 | TiS65|TiS60 | TiS55|TiS50 | TiS45|TiS40 | TiS20 | TiS10 | ||||||||||||
| 主要特性 | |||||||||||||||||
| IFOV（空间分辨率） | 2.0 mRad | 2.4 mRad | 2.8 mRad | 3.9 mRad | 5.2 mRad | 7.8 mRad | |||||||||||
| 探测器分辨率 | 320 x 240 （76,800 像素） | 260 x 195（50,700 像素） | 220 x 165（36,300 像素） | 160 x 120（19,200 像素） | 120 x 90 （10,800 像素） | 80 x 60 （4,800 像素） | |||||||||||
| 视场 | 35.7 °H x 26.8 °V | ||||||||||||||||
| 距离与光点尺寸比 | 504:1 | 409:1 | 346:1 | 252:1 | 189:1 | 126:1 | |||||||||||
| 对焦系统 | 手动对焦，最小焦距 15 cm (~6 in) | 固定焦距，最小焦距 45 cm (~18 in) | 手动对焦，最小焦距 15 cm (~6 in) | 固定焦距，最小焦距 45 cm (~18 in) | 手动对焦，最小焦距 15 cm (~6 in) | 固定焦距，最小焦距 45 cm (~18 in) | |||||||||||
| 无线连接 | 有，连接至 PC、iPhone® 和 iPad®（iOS 4s 及更新版本），Android™ 4.3 及更新版本，WiFi 连接至 LAN（如有提供） | ||||||||||||||||
| 兼容 Fluke Connect® 应用程序 | 有 *，将热像仪连接到智能手机，会自动拍摄图像并将图像上传到 Fluke Connect® 应用程序以供保存和共享 | ||||||||||||||||
| Fluke Connect® Assets 可选软件 | 有 *，将图像发送到移动设备并创建工作单。可以轻松地比较测量类型，无论是机械、电气还是红外图像 | ||||||||||||||||
| Fluke Connect® 即时上传 | 有，将热像仪连接到建筑中的 WiFi 网络，会自动拍摄图像并将图像上传到 Fluke Connect® 系统以供您在智能手机或 PC 上查看 | ||||||||||||||||
| 兼容 Fluke Connect® 工具 | 有 *，通过无线方式连接至支持 Fluke Connect® 的选定工具并在热像仪屏幕上显示测量。支持五个同时连接 | ||||||||||||||||
| IR-Fusion® 技术 | 有，为红外图像增添可视细节 | — | |||||||||||||||
| AutoBlend™ 连续融合模式 | 100 %、75 %、50 %、25 % IR 为热像仪增加全面可视性；在软件中连续可变 | 100 %、50 %IR 和热像仪的全面可视性；在软件中连续可变 | 100 % IR 和热像仪的全面可视性；在软件中连续可变 | ||||||||||||||
| 画中画 (PIP) | 100 %、75 %、50 %、25 % IR；在软件中连续可变 | 在热像仪上不提供； 在软件中连续可变 | |||||||||||||||
| 加固显示屏 | 3.5 英寸（横向）320 x 240 LCD | ||||||||||||||||
| 适用于单手使用的舒适耐用设计 | 有 | ||||||||||||||||
| 热灵敏度 (NETD) | 30 °C 目标温度时，≤ 0.08 °C (80 mK) | 30 °C 目标温度时，≤ 0.09 °C (90 mK) | 30 °C 目标温度时，≤ 0.10 °C(100 mK) | 30 °C 目标温度时，≤ 0.15 °C(150 mK) | |||||||||||||
| 水平和跨度 | 顺畅的自动和手动缩放 | ||||||||||||||||
| 在手动与自动模式之间快速自动切换 | 有 | ||||||||||||||||
| 手动模式下的快速自动重新调节 | 有 | ||||||||||||||||
| 最小范围（手动模式下） | 2.5 °C (4.5 °F) | ||||||||||||||||
| 最小范围（自动模式下） | 5 °C (9.0 °F) | ||||||||||||||||
| 内置数字照相机（可见光） | 5MP | ||||||||||||||||
| 帧频 | 9 Hz 型号 | 9 Hz | 9 Hz 型号 | 9 Hz | 30 Hz 或 9 Hz型号 | 9 Hz | |||||||||||
| 激光指针 | 有 | — | |||||||||||||||
| 数据存储和图像捕捉 | |||||||||||||||||
| 多种存储选择 | 内置 4 GB 存储卡和 4 GB 微型 SD 卡 | 内置 4 GB 存储卡（包括可选微型 SD 卡的插槽） | |||||||||||||||
| 图像捕捉、查看、保存机制 | 单手图像捕捉、查看和保存功能 | ||||||||||||||||
| 图像文件格式 | 非辐射测量 (.bmp) 或 (.jpeg) 或全辐射测量 (.is2)； 非辐射测量（.bmp、.jpg）文件无需使用分析软件 | ||||||||||||||||
| 内存查看 | 专用内存视图按钮可快速获取存储的图像；缩略图和全屏查看 | ||||||||||||||||
| 软件 | SmartView® 全面分析和报告软件及 Fluke Connect® 系统 * | ||||||||||||||||
| 使用 SmartView® 软件导出的文件格式 | 位图 (.bmp)、GIF、JPEG、PNG、TIFF | ||||||||||||||||
| 语音附注 | 每幅图像最长 60 秒的录音；可在热像仪上回放查看；需要蓝牙耳机（单独销售） | — | |||||||||||||||
| IR-PhotoNotes™ | 是（3 个图像） | 是（1 个图像） | — | ||||||||||||||
| 视频录制 | 标准和辐射 | — | |||||||||||||||
| 视频文件格式 | 非辐射（MPEG 编码 .avi）和全辐射 (.is3) | — | |||||||||||||||
| 流化视频（远程显示） | 有，在 PC 或智能手机上查看热像仪显示屏的实时流 通过 USB、WiFi 热点或 WiFi 网络连接到 PC 上的 SmartView® 软件；或者通过 WiFi 热点连接到智能手机上的 Fluke Connect® 应用程序 | — | |||||||||||||||
| 自动捕捉（温度和间隔） | 有 | ||||||||||||||||
| 电池 | |||||||||||||||||
| 电池（可现场更换、可充电） | 两个锂离子智能电池组，通过五格 LED 显示来指 示电量水平 | 一个锂离子智能电池组，通过五格 LED 显示来指示电量水平 | |||||||||||||||
| 电池寿命 | 每个电池组可连续使用四小时以上 | ||||||||||||||||
| 电池充电时间 | 2.5 小时充满 | ||||||||||||||||
| 电池充电系统 | 双座电池充电器或在热像仪内充电。可选 12 V 汽车充电适配器 | 热像仪内充。可选双座电池充电器或 12v 汽车充电适配器单独销售 | |||||||||||||||
| 交流电工作 | 通过随附电源（100 VAC 至 240 VAC，50/60 Hz）使用交流电工作 | ||||||||||||||||
| 节能 | 用户可选睡眠和关机模式 | ||||||||||||||||
| 温度测量 | |||||||||||||||||
| 温度测量范围（-10 °C 以下未校准） | -20 °C 至 +550 °C（-4 °F 至 1,022 °F） | -20 °C 至 +450 °C （-4 °F 至 842 F） | -20 °C 至 +350 °C（-4 °F 至 662 °F） | -20 °C 至+250 °C （-4 °F 至482 °F） | |||||||||||||
| 精度 | ±2 °C 或 2 %（在标称温度 25 °C 下，取较大数值） | ||||||||||||||||
| 屏显发射率校正 | 是（数值和表格） | ||||||||||||||||
| 屏显反射背景温度补偿 | 有 | ||||||||||||||||
| 屏显传输校正 | 有 | – | 有 | – | 有 | – | |||||||||||
| 调色板 | |||||||||||||||||
| 标准调色板 | 8: 铁红、蓝红、高对比度、琥珀色、反琥珀色、热金属、灰色、反灰色 | 7: 铁红、蓝红、高对比度、琥珀色、热金属、灰色、反灰色 | 6: 铁红、蓝红、高对比度、琥 珀色、热金属、灰色 | 3: 铁红色、蓝红色、灰阶 | |||||||||||||
| Ultra Contrast™ 调色板 | 8: 超铁红、超蓝红、超高对比度、超琥珀色、超反琥珀色、超热金属、超灰色、超反灰色 | — | |||||||||||||||
| 一般技术指标 | |||||||||||||||||
| 颜色报警（温度报警） | 高温、低温、等温线（量程内） | 高温、低温 | — | ||||||||||||||
| 红外光谱带 | 7.5 μm 至 14 μm | ||||||||||||||||
| 操作温度 | -10 °C 至 +50 °C（14 °F 至 122 °F） | ||||||||||||||||
| 存放温度 | -20 °C 至 +50 °C（-4 °F 至 122 °F），无电池 | ||||||||||||||||
| 相对湿度 | 10 % 至 95 %，非冷凝 | ||||||||||||||||
| 中心点温度测量 | 有 | ||||||||||||||||
| 点温度 | 热点和冷点标记 | ||||||||||||||||
| 用户可定义点标记 | 3 | 2 | 1 | — | |||||||||||||
| 中间框 | 可扩展 / 收缩的测量箱，具有 MIN-AVG-MAX（低 - 中 - 高）三档温度显示 | — | |||||||||||||||
| 安全标准 | EN 61010-1: 非 CAT、污染等级 2、EN 60825-1：2 类、EN 60529、EN 62133（锂电池） | ||||||||||||||||
| 电磁兼容性 | EN 61326-1:2006、EN 55011：A 类、EN 61000-4-2、EN 61000-4-3 | ||||||||||||||||
| C Tick | IEC/EN 61326-1 | ||||||||||||||||
| US FCC | EN61326-1；FCC 第 5 部分、EN 55011：A 类、EN 61000-4-2 | ||||||||||||||||
| 震动和冲击 | 2G、IEC 68-2-6 和 25G、IEC 68-2-29 | ||||||||||||||||
| 掉落 | 可承受 2 米（6.5 英尺）的掉落冲击 | ||||||||||||||||
| 尺寸（高 x 宽 x 长） | 26.7 cm x 10.1 cm x 14.5 cm (10.5 in x 4.0 in x 5.7 in) | ||||||||||||||||
| 重量（含电池） | 固定焦距 .72 kg (1.6 lb)、手动对焦 .77 kg (1.7 lb) | ||||||||||||||||
| 壳体防护等级 | IP54（防尘封口保护，全方位防水） | ||||||||||||||||
| 保修期 | 两年（标准），也可延长保修 | ||||||||||||||||
| 建议的校准周期 | 两年（假定正常操作和老化） | ||||||||||||||||
| 支持的语言 | 捷克语、荷兰语、英语、芬兰语、法语、德语、匈牙利语、意大利语、日语、韩语、波兰语、葡萄牙语、俄语、简体中文、西班牙语、瑞典语、繁体中文和土耳其语 | ||||||||||||||||
