产品概述

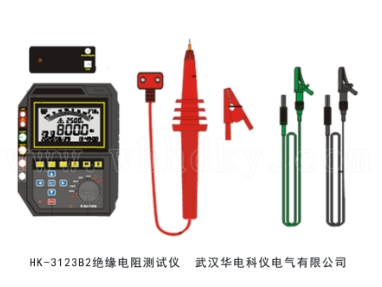

HK-3123B2绝缘电阻测试仪又名兆欧表、高压兆欧表、高压绝缘电阻测试仪等，专用于试验室或现场做绝缘测试。本仪表具有 LCD 大屏幕灰白背光显示、数据存储、数据查阅等功能。同时还具自动计算吸收比和极化指数，并自动储存15秒、30秒、1分钟、10分钟数据。分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。数字绝缘电阻表由中大规模集成电路组成，内含高精度微电流测量系统、数字升压系统、自动放电电路。只需要用一条高压线和一条信号线连接被测物即可测量。测量自动进行，结果由大屏幕显示，并将结果进行存储。额定输出测试电压范围100V～2500V，绝缘电阻测量范围0.01MΩ～2.50TΩ。直流电压测量范围0V～1000V DC，交流电压测量范围0V～750V AC。

功能特点

详细参数

1．绝缘电阻测量量程和精度



输出电压测量范围精度
100V（20%）直流0.01MΩ~2.50GΩ±3%rdg±5dgt
1.00GΩ~100 GΩ±15%rdg±5dgt
250V（15%）直流0.01MΩ~2.50GΩ±3%rdg±5dgt
2.50GΩ~250 GΩ±15%rdg±5dgt
500V（10%）直流0.01MΩ~5.00GΩ±3%rdg±5dgt
5.00GΩ~500 GΩ±15%rdg±5dgt
1000V（10%）直流0.01MΩ~10.00GΩ±3%rdg±5dgt
10.00GΩ~1.00 TΩ±15%rdg±5dgt
2500V（10%）直流0.01MΩ~25.0GΩ±3%rdg±5dgt
25.0GΩ~2.50 TΩ±15%rdg±5dgt




2．交直流电压量程和精度

测量电压测量范围精度
交流电压0.01V~750V±2%rdg±3dgt
直流电压0.01V~1000V±2%rdg±3dgt




3．一般规格


功    能绝缘电阻、极化指数、吸收比、交直流电压测试；自动放电功能；环境温度测试；时钟功能
电    源DC 14.8V 2200mAh可充锂电池，电池充满约16.8V
试验电压设定范围：100V、250V、500V、1000V、2500V
短路电流≥5mA(≥10mA、≥3.5mA、≥1.5mA选型)
接线方法L接线端：“L"称为高压输出端，称为线路端，引至被测物的一端
G接线端："G"称为屏蔽端，用于三电极法测量绝缘材料或电缆的绝缘电阻，它接至电极保护环端
E接线端："E"称为地端，接至被测物的地、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层
V接线端：交直流电压测量端（交直流自动识别）
分辨率绝缘电阻：0.01MΩ
交流电压：0.01V
直流电压：0.01V
测量时间1分钟~30分钟（与测量方式有关，可设置)
背    光可控白屏背光，适合昏暗场所使用
换    挡全自动换档
LCD4位LCD显示，白屏背光
LCD尺寸128mm×75mm
LCD显示域124mm×67mm
测量指示测量中LED闪烁指示，进度棒图指示
充电指示充电时充电器上的指示灯亮红色，充满后亮绿色
尺   寸仪表尺寸：长宽高258mm×215mm×83mm
标准测试线红色高压测试棒1根，绿色、黑色测试线各1根
电池电压实时显示电池剩余电量，低电量时请及时充电
低电量期间，电池显示符号闪烁并报警，仪表无法输出电压进行测试
通讯接口具有USB接口，存储数据可以上传电脑，保存打印
通 讯 线USB通讯线1条，长1.5m
工作电流待机：25mA Max(背光关闭)；背光：25mA Max(单独背光耗电)；测量时：450mA Max(背光关闭)
质    量仪表：1.85kg(含电池)
总质量：3.50kg(含包装)
工 具 包黄黑双色工具包，方便携带，视觉效果佳
工作温湿度-10℃～40℃；80%rh以下
存放温湿度-20℃～60℃；70%rh以下
耐    压AC 3700V/rms(外壳前后两端之间)
绝缘电阻20MΩ以上(底盖螺钉与上盖之间500V)
电磁特性IEC61326(EMC)


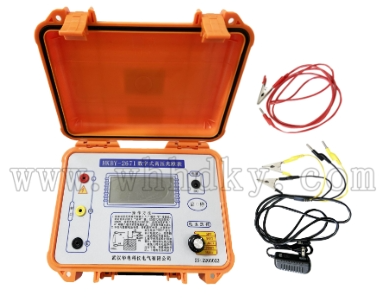

产品概述



HKBY-2671数字兆欧表由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（每种机型有四个电压等级）。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

仪表电路框图

如图所示：

仪表使用范围

本仪表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。



功能特点



本表具有以下特点：

输出功率大、带载能力强，抗干扰能力强。

本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。

本仪表不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。

本表输出短路电流可直接测量，不需带载测量进行估算。

详细参数



使用条件

环境温度：

0℃~+45℃


相对湿度：

≤85%RH


输出电压等级、测量范围、分辨率、误差

机 型

输出电压等级

测量范围

相对误差

分 辨 率

2670

100V,250V，500V,1000V

1~1999MΩ

≤±5%±1d

0.001MΩ,0.01MΩ，0.1MΩ, 1.0MΩ

2671

500V,1000V，2000V,2500V

1~19990MΩ

≤±5%±1d

0.01MΩ,0.1MΩ,1.0MΩ,10.0MΩ

2672

2500V,5000V

20~199999MΩ

＜±10%±1d

0.01MΩ,0.1MΩ，1.0MΩ

输出最高电压带载能力及短路电流

机  型

电压/负载

电压跌落

电压跌落


2670

1000V/2MΩ

约10%

约10%


2671

2500V/20MΩ

约10%

约10%


2672

5000V/20MΩ

约10%

约10%


电源适用范围、功率损耗

直流：

7~9V（7节5#可充电电池组）外接交流220V电源进行充电。

 功耗：

静态功耗：

≤160mW


最大功率：

≤2.5W


体积与重量

 体符号：

220mm×200mm×105mm；

 重量：

<1.4kg



产品概述

HK-3123B2绝缘电阻测试仪又名兆欧表、高压兆欧表、高压绝缘电阻测试仪等，专用于试验室或现场做绝缘测试。本仪表具有 LCD 大屏幕灰白背光显示、数据存储、数据查阅等功能。同时还具自动计算吸收比和极化指数，并自动储存15秒、30秒、1分钟、10分钟数据。分辨率高，操作便捷，携带方便，准确、可靠、性能稳定，抗干扰能力强。而且具有防震、防尘、防潮结构，是电信、电力、气象、机房、油田、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。数字绝缘电阻表由中大规模集成电路组成，内含高精度微电流测量系统、数字升压系统、自动放电电路。只需要用一条高压线和一条信号线连接被测物即可测量。测量自动进行，结果由大屏幕显示，并将结果进行存储。额定输出测试电压范围100V～2500V，绝缘电阻测量范围0.01MΩ～2.50TΩ。直流电压测量范围0V～1000V DC，交流电压测量范围0V～750V AC。

功能特点

详细参数

1．绝缘电阻测量量程和精度



输出电压测量范围精度
100V（20%）直流0.01MΩ~2.50GΩ±3%rdg±5dgt
1.00GΩ~100 GΩ±15%rdg±5dgt
250V（15%）直流0.01MΩ~2.50GΩ±3%rdg±5dgt
2.50GΩ~250 GΩ±15%rdg±5dgt
500V（10%）直流0.01MΩ~5.00GΩ±3%rdg±5dgt
5.00GΩ~500 GΩ±15%rdg±5dgt
1000V（10%）直流0.01MΩ~10.00GΩ±3%rdg±5dgt
10.00GΩ~1.00 TΩ±15%rdg±5dgt
2500V（10%）直流0.01MΩ~25.0GΩ±3%rdg±5dgt
25.0GΩ~2.50 TΩ±15%rdg±5dgt




2．交直流电压量程和精度

测量电压测量范围精度
交流电压0.01V~750V±2%rdg±3dgt
直流电压0.01V~1000V±2%rdg±3dgt




3．一般规格


功    能绝缘电阻、极化指数、吸收比、交直流电压测试；自动放电功能；环境温度测试；时钟功能
电    源DC 14.8V 2200mAh可充锂电池，电池充满约16.8V
试验电压设定范围：100V、250V、500V、1000V、2500V
短路电流≥5mA(≥10mA、≥3.5mA、≥1.5mA选型)
接线方法L接线端：“L"称为高压输出端，称为线路端，引至被测物的一端
G接线端："G"称为屏蔽端，用于三电极法测量绝缘材料或电缆的绝缘电阻，它接至电极保护环端
E接线端："E"称为地端，接至被测物的地、零端。例如电机外壳金属、变压器铁芯、电缆屏蔽层
V接线端：交直流电压测量端（交直流自动识别）
分辨率绝缘电阻：0.01MΩ
交流电压：0.01V
直流电压：0.01V
测量时间1分钟~30分钟（与测量方式有关，可设置)
背    光可控白屏背光，适合昏暗场所使用
换    挡全自动换档
LCD4位LCD显示，白屏背光
LCD尺寸128mm×75mm
LCD显示域124mm×67mm
测量指示测量中LED闪烁指示，进度棒图指示
充电指示充电时充电器上的指示灯亮红色，充满后亮绿色
尺   寸仪表尺寸：长宽高258mm×215mm×83mm
标准测试线红色高压测试棒1根，绿色、黑色测试线各1根
电池电压实时显示电池剩余电量，低电量时请及时充电
低电量期间，电池显示符号闪烁并报警，仪表无法输出电压进行测试
通讯接口具有USB接口，存储数据可以上传电脑，保存打印
通 讯 线USB通讯线1条，长1.5m
工作电流待机：25mA Max(背光关闭)；背光：25mA Max(单独背光耗电)；测量时：450mA Max(背光关闭)
质    量仪表：1.85kg(含电池)
总质量：3.50kg(含包装)
工 具 包黄黑双色工具包，方便携带，视觉效果佳
工作温湿度-10℃～40℃；80%rh以下
存放温湿度-20℃～60℃；70%rh以下
耐    压AC 3700V/rms(外壳前后两端之间)
绝缘电阻20MΩ以上(底盖螺钉与上盖之间500V)
电磁特性IEC61326(EMC)


产品概述



HKBY-2671数字兆欧表由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多（每种机型有四个电压等级）。工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。

仪表电路框图

如图所示：

仪表使用范围

本仪表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。



功能特点



本表具有以下特点：

输出功率大、带载能力强，抗干扰能力强。

本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。对容性试品测量由于输出短路电流大于1.6mA，很容易使测试电压迅速上升到输出电压的额定值。对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度。

本仪表不需人力作功，由电池供电，量程可自动转换。一目了然的面板操作和LCD显示使得测量十分方便和迅捷。

本表输出短路电流可直接测量，不需带载测量进行估算。

详细参数



使用条件

环境温度：

0℃~+45℃


相对湿度：

≤85%RH


输出电压等级、测量范围、分辨率、误差

机 型

输出电压等级

测量范围

相对误差

分 辨 率

2670

100V,250V，500V,1000V

1~1999MΩ

≤±5%±1d

0.001MΩ,0.01MΩ，0.1MΩ, 1.0MΩ

2671

500V,1000V，2000V,2500V

1~19990MΩ

≤±5%±1d

0.01MΩ,0.1MΩ,1.0MΩ,10.0MΩ

2672

2500V,5000V

20~199999MΩ

＜±10%±1d

0.01MΩ,0.1MΩ，1.0MΩ

输出最高电压带载能力及短路电流

机  型

电压/负载

电压跌落

电压跌落


2670

1000V/2MΩ

约10%

约10%


2671

2500V/20MΩ

约10%

约10%


2672

5000V/20MΩ

约10%

约10%


电源适用范围、功率损耗

直流：

7~9V（7节5#可充电电池组）外接交流220V电源进行充电。

 功耗：

静态功耗：

≤160mW


最大功率：

≤2.5W


体积与重量

 体符号：

220mm×200mm×105mm；

 重量：

<1.4kg
