电缆故障测试仪 > DLWHG-4000高压电缆外护套故障测试仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
产品图片
产品概述

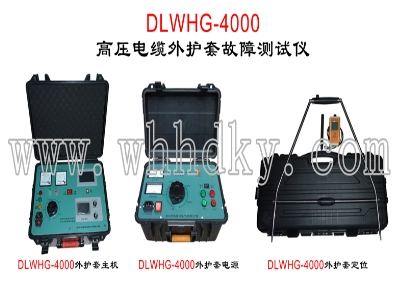

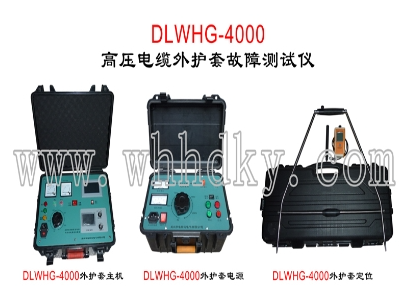

DLWHG-4000高压电缆外护套故障测试仪产品简介：
本装置是查找铺设后超高压电缆外护层破损故障的专业设备。能在故障电缆停电情况下，对电缆外护层故障进行准确定位。
装置包含三部分：
1.高压电缆外护套故障定位测试主机：
采用新型高压智能电桥进行护层故障测距，还可用于护层直流耐压试验及高阻接地故障的烧穿。
2．护层故障定位电源：
为超高压电缆护层故障定点提供大功率高压脉冲信号源。
3．数字式故障定位接收器：
利用跨步电压法精确定位故障点。
功能特点
DLWHG-4000高压电缆外护套故障测试仪主要性能特点：
1. 主机采用新型高压智能电桥，只需要输入电缆全长，测试完毕彩色液晶屏直接显示故障距离及故障/全长的比例等信息，操作简便，无需人工计算。
2. 主机采用大功率高压直流信号源，可用于护层直流耐压试验及高阻接地故障的烧穿。具有高压试验完自动放电功能，使用安全可靠。
3. 护层故障定位电源采用优质技术，体积小重量轻，输出功率大。
4. 数字式故障定位接收器具有信号波形显示、故障点方向指示等功能。抗干扰能力强，简单直观。
5.接收跨步电压的A字架折叠式设计，便于携带。
详细参数
DLWHG-4000高压电缆外护套故障测试仪主要技术指标：
总体定位精度
利用高压智能电桥测距误差：±0.2%L+1m
利用跨步电压法精测定点误差：±20cm
1、主机：
输出电压：DC 0～10KV可调
输出电流：0～100mA可调
最大输出功率：1kW
电源：AC 220V，50Hz，6A
使用条件：温度: -20—40℃；湿度10-90％RH；海拔<4500m
体积：480mm×370mm×320mm。
质量：20kg。
2、 护层故障定位电源技术参数
输出电压：DC 0～2Kv
输出电流：0～1000mA
工作电源：AC220V/50Hz
体积：333mm×236mm×176mm
重量：12kg
3、 数字式故障定位接收器（含手持接收盒及A字架）
信号接收模式：跨步电压信号，A字架输入
最高检测灵敏度：跨步电压信号0.1mV；
显示功能：阳光下可视LCD
显示信号波形、故障点方向、信号强度等。
电源：2节5号电池供电，使用时间大于10小时
体积：接收盒：160mm×75mm×35mm；A字架:不锈钢折叠式。
产品概述

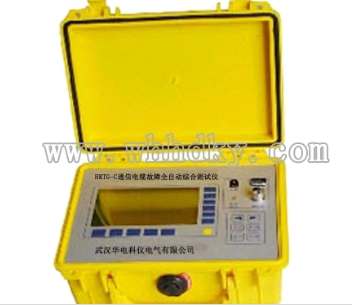

HKTG-C通信电缆故障全自动综合测试仪产品简介：
HKTG-C电缆故障全自动综合测试仪采用现代微电子技术研制成功的高科技产品，采用大屏幕触摸彩色液晶显示器，减轻了工作人员的工作强度方便了操作，它综合了脉冲测试与智能电桥测试两种测试方法，可以进行手动、自动测试，适用于测量市话铅皮电缆、全塑电缆、用户皮线的地气、绝缘不良、接触不良等故障的精确位置。是缩短故障查找时间、提高工作效率、减轻线路维护人员劳动强度的得力工具。线路查修人员也可以用其进行线路工程验收和检查电缆电气特性。 广泛应用于铁路、机场、民航、部队等信号电缆故障检测。
功能特点
HKTG-C通信电缆故障全自动综合测试仪主要性能特点：
1. 结合了脉冲反射测试法和智能电桥测试法，可以测试断线、混线、绝缘不良等各种类型的故障。
2. 具有自动测试功能，只需一次操作，故障点即可找到。
3. 保留有手动测试功能。
4. 采用中文菜单技术，易于掌握和使用。
5. 具有兆欧表和欧姆表功能，能够测试绝缘电阻和环路电阻。
6. 可以永久保存25个测试波形，关机后不丢失，部分替代打印机功能。
7. 采用自动增益调节和自动阻抗平衡技术，替代繁琐的电位器调节。
8. 采用7寸彩色触摸屏，信息显示更加直观清晰，操作方便简单。
9. 液晶显示屏具有背光功能，即使在晚上也能进行测试。
10. 体积小，重量轻，便于携带。
详细参数
HKTG-C通信电缆故障全自动综合测试仪主要技术指标：
1． 脉冲测试法
最大量程8km，可以根据电缆长度选择适合的量程。
测试盲区：0m
测试精度：量程小于2km时为1m
量程大于2km时为2m
脉冲宽度：200ns-3μs自动调节
阻抗平衡自动调节
增益调节：自动和手动相结合
2． 智能电桥测试法
能够测试绝缘不良电阻最大值：100MΩ
测试精度：±1%×电缆全长
能够测试电缆最大长度：9999m
可以分三段输入，可以输入线径0.00mm-9.99mm
3． 其它
充电时间约4小时
充满后连续工作时间2小时
体积：230×150×160 mm3
重量：2Kg
产品概述

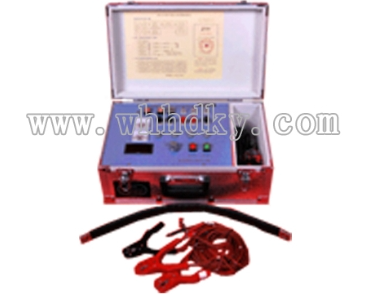

HKZDJ型中低压电缆检测仪产品简介：
HKZDJ型中低压电缆检测仪广泛适用于 35kV 以下的中低压电缆，能安全、迅速、准确地检测所有类型的绝缘故障；无需烧穿即可直接测试高阻闪络性及泄漏性故障。采用超高压数字电桥原理，不需人工分析判断波形，无检测盲区，直接数字显示故障点的距离，误差小于 1 米。
傻瓜式操作，一体化结构，锂电池供电，适合野外作业。
安全保障：仪器根据型号的不同输出直流高压 1kV ～ 40kV 不等。内置〖高压自动控制系统〗，它采用恒流恒压技术，仅仅使用击穿故障点所必须的电压，一旦击穿和接地电流被接收到，电压被自动减小到维持故障所需的最小电压。该系统自动跟踪负荷阻抗的变化，并使用恰好够的电压来维持故障，不需手动控制，充分保证了操作人员的安全，同时也排除了因使用高压设备导致低压电缆损坏的风险。
功能特点
HKZDJ型中低压电缆检测仪主要性能特点：
1.存储功能：仪器始终记忆上次检测的所有数据；电缆全长输入有误可直接修改
2.绝对测试误差：小于± 1 米 ；相对测试误差：小于 0.5%
3.仪器自检：检查仪器本身是否损坏，方便用户学习使用仪器，掌握使用方法，积累测试经验
4.环境温度：-20℃～ + 50℃ ；相对湿度：20% ～ 60%
5.额定工作电源：DC21.6V（满电压为 DC25.2V）；总质量：9kg；外形尺寸：466×286×216m
详细参数
HKZDJ型中低压电缆检测仪主要技术指标：
型 号 | A型 | B型 | C型 | D型 | E型 | F型 | G型 |
检测范围：0～兆欧 | 0～10 | 0～30 | 0～50 | 0～100 | 0～200 | 0～300 | 0～600 |
适用电缆长度 | 10～5000米 | ||||||
