产品概述

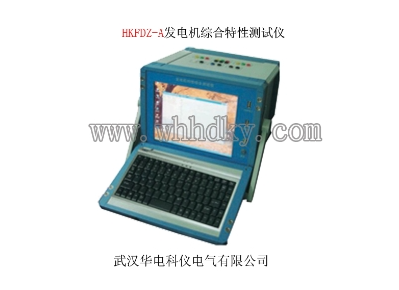

HKFDZ-A发电机综合特性测试仪产品概述
HKFDZ-A发电机特性综合测试系统是专门为完成发电厂发电机组大修后电气启动试验而设计的，它可完成发电机的各种特性曲线（发电机空载、短路、灭磁、零起、±10%阶跃、频率试验以及励磁机的负载试验等）的实时测量和分析，具有测量信号多、精度高等特点。
功能特点
HKFDZ-A发电机特性综合测试系统功能特点
1. 采用标准接口，以适应各类电厂（火力发电厂、水利发电厂、核能发电厂等）的需要。
2. 可进行自动采集数据，也可进行交互式采集数据。
3. 实时绘制特性曲线，使测试更直观。
4. 可进行波形对比，将实测数据和历史数据进行同坐标对比，以利于判断。
5. 检测数据稳定、精确、可靠，从而能正确判断电机的检修情况，以确保发电机正常运行。
6. 采用图表输出方式，更易于分析判断和存档。
7. 采用工控机主板，大屏幕液晶显示器与测试单元一体化设计，可靠性更高
8. 本系统程控化程度高，大大降低了测试复杂度，提高了工作效率和安全性。
9. 6路电压信号处理采用先进的电磁感应、光电隔离原理，测试精度高，响应时间快、性能稳定。输入与输出完全隔离，隔离电压大于3KV，过载能力可持续2倍于标称电压（3相150V、3相750V），输入阻抗大于150KΩ（或750 KΩ）。
10. 3路电流信号处理采用钳式电流传感器，现场接线方便、安全，测试精度高，响应时间快、性能稳定。输入与输出完全隔离，隔离电压大于3KV，可持续过载能2倍于标称值，瞬时20倍60秒过载。详细参数
HKFDZ-A发电机特性综合测试系统技术参数
12路信号的接入特性： | 0∽150V交流电压 ：3 组 | （定子二次电压） |
0∽750V交流电压 ：3 组 | （励磁机定子二次电压） | |
0∽10mA交流电流 ：3 组 | （定子二次电流经钳式电流传感器） | |
0∽±75mV直流电压 ：2 组 | （发电机转子电流） | |
0∽±1000V直流电压 ：1 组 | （发电机转子电压） | |
精 度： | 12路信号精度 0.5级 ；A/D采样12位，速率125kHz | |
响应时间： | ≤20ms | |
2个USB接口： | 数据导出使用 | |
启动方式： | 手动；自动 | |
电 源： | AC220±10% | |
仪器外型： | 300×220×300 | |
仪器重量： | 5kg | |
产品概述

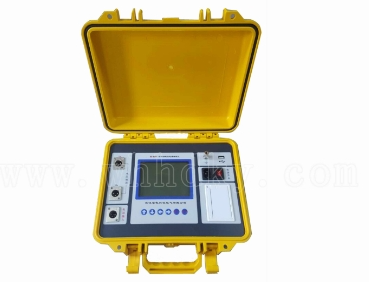

HK-8651 全自动电容电感测试仪（单相）产品概述
电力系统为了减小无功损耗，通常采用并联补偿电容器组的方法来提高功率因数。在实际应用中，电容器补偿装置事故率比较高，这是由电容器补偿装置工作状态的特点决定的。所以定期对补偿电容器进行检测，早期发现电容器缺陷，避免故障扩大，是十分重要的。而在现场电容器都是成组并联的，所以用一般电容表需将引线拆除后才能测量，工作量大，而且容易造成接线错误、损坏电容器。
我公司研制的电容电感测试仪采用高精度、大开口钳形电流互感器进行电流测量，使用工频电源输出，测试精度高、数据稳定，具有极强的抗干扰能力，能在强磁场环境中进行测试而精度不受影响，是一款高性能、专用补偿电容器测试仪。仪器具有单相电容器测试功能，简单方便。同时仪器还可测试各种电抗器、电阻器，并且仪器还可以单独进行电流测试。
功能特点
功能特点
2.1 单相测试功能:
仪器可对单相电容器、电抗器、电阻器进行测量，同时单相测量时还可选择自动测试，由仪器自动判断试品类型。
2.2 电容容量测量:
准确设置电容试品的额定频率和额定电压，仪器可自动计算电容器的补偿容量，减少现场人员计算量。
2.3 试品电抗测量：
仪器可根据测量结果自动计算试品的容抗、感抗、阻抗，方便现场进一步对数据进行分析。
2.4 电流测试功能:
使用仪器钳形电流互感器可单独用于电流检测，可检测电流信号的基波有效值、总谐波失真、信号频率及三、五、七、九次谐波的含有率，从而对电流信号进行简单的电能质量分析。
2.5 仪器采用大屏幕液晶显示，使用中文菜单，中文提示，操作简单。
2.6 不掉电时钟和日期显示；数据存储方式分为本机存储和优盘存储，其中本机存储可存储测试数据200条，并且本机存储可转存至优盘；优盘存储数据格式为Word格式，可直接在电脑上编辑打印。
2.7 热敏打印机打印功能，快速、无声。
2.8 人机交互界面更加友好：屏幕顶部状态栏实时显示优盘插入状态、测试状态、存储状态等，对未连接的设备进行操作时，显示相应的未连接提示信息。
2.9 体积小、重量轻，方便携带使用。
详细参数
技术参数
3.1 电容测量范围及精度
电容测量范围： 1μF～2000μF
电容测量精度： ±（读数×1% +0.005μF）
最小分辨率： 0.001μF（四位有效数字）
3.2 电感、电阻测量范围及精度
电感测量范围： 1mH～10H
电阻测量范围： 100mΩ～10kΩ
测量精度： ±读数×2%
3.3 电流测量范围及精度
电流测量范围： AC 20mA～20A，30～150Hz
电流测量精度： ±读数×1%
3.4 电压测量范围： AC 0V～30V
3.5 使用条件及外形
工作电源： AC100～240VAC，50Hz/60Hz
外形尺寸： 320mm(长)×270mm(宽)×145mm(高)
仪器重量： 4.5kg（不含线缆）
使用温度： -10℃～50℃
相对湿度： ≤90%，不结露
产品概述

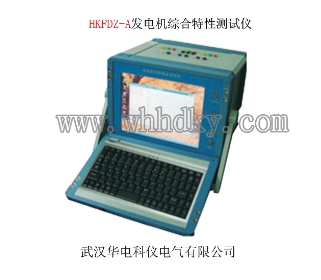

HKFDZ-A发电机综合特性测试仪产品概述
