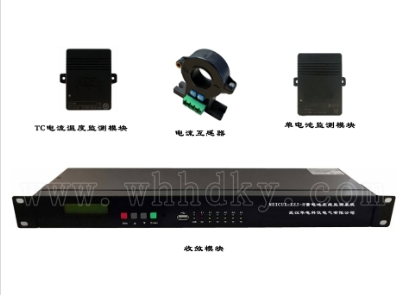

产品图片
产品概述
本产品蓄电池在线监测系统是为满足UPS、EPS、电力直流电源、通信电源等系统而设计的一款在线式蓄电池监控及自动维护系统。可完成对电池组电压、电池电流、单体电池电压、单体电池内阻、电池环境温度、蓄电池单体负极温度及电池电压均衡度、剩余容量和放电可持续时间等监测和告警功能。能对蓄电池组进行自动均衡电压维护。用于对2V、12V蓄电池进行在线监测。
功能特点
1．7寸真彩色电阻式800*480分辩率的触摸屏人机界面，内置中英文切换选项。
2．丰富及美观的图形显示界面，可以对单节电池电压、内阻、温度进行柱状图、滑动表格进行多样化显示。
3．可靠的测试质量及优秀的使用寿命，内部控制器芯片均采用优质原装进口芯片。
4．可靠的通讯质量与抗干扰性，每个单体模块之间或单体模块与监控主机之间均采用隔离RS485技术进行数据传输，有效防止因电磁干扰，共模干扰，差模干扰引起各种通讯故障或烧机。
5．每个单体模块采用电池内部取电且模块与模块之间供电隔离，最大程度降低引线连接线或主控制器故障导致的单体模块一次性全部烧毁可能。
6．单个TA模块可同时对电池电压、电池内阻、电池温度进行实时监测。
7．TC模块可对整组的电压和电流值进行监测，电压范围兼容12~600V，电流传感器可配置为50A、100A、150A、200A、300A几种规格，每种规格可任意搭配使用，提高电流测量精度。
8．具有2路干接点输入，和2路干接点输出功能，可通过显示屏界面控或来显示该干接点信号，也可以通过远程RS485或TCP/IP来控制器该干接点信号。
9．后台通讯（RS485或TCP/IP）均采用标准MODBUS工业通讯协议，方便用户设备接入进行数据交互。
10．灵活的通讯组合方式，可将原来COM1与COM2组合为1个组，这样方便单组电池数量较多的情况使用。
11．较强的通讯能力，共有4个COM口，每个COM口可接多达125节电池，最大可接125*4=500节电池。
12．单组电池节数最大可为125*2=250节（通过更改组合方式实现）。
13．同一监控主机可兼容2V和12V的TA模块进行监测使用。
14．TC模块可同时兼容2V和12V电池组。
15．仪器显示界面内容可配置的开机显示界面及产品型号，方便OEM。
16．显示屏内置电子操作使用说明，无需携带说明书，随时可查看使用帮助。
17．具有年历只记录和日历史记录查询功能，且可导入至U盘后，通过电脑上位机对数据进行分析处理及报表制作。
18．较好的集成功能，将原来需要监控屏和收敛模块两部分完成的功能，全部集成在显示监控内部，一机多用，方便安装及降低成本。
19．TC模块无需单独取电，直接由通讯数据线供电，且可串接在任意两个TA模块之间。非常方便地可将TC模块安装在合适的位置。
20．TA模块具有自动编址功能，无需拿着编程器对每个模块进行一对一编址。
详细参数
| 内容 | 参数 | |
| 单体电压测量 | 单电池电压测量范围 | 0～16V |
| 电压测量精度 | ±0.3% | |
| 单体内阻 | 测量范围 | 0 ～32000mW |
| 内阻测量精度 | ±2% | |
| 均衡 | 均衡精度 | ＜5mv |
| 数据采集 | 采集方式 | 在线式 |
| 采集间隔时间 | 1小时(默认),可编程 | |
| 通信方式 | 内部 | RS485/TCP |
| 控制方式 | 现场主机自动控制,也可远端控制中心控制 | |
| 输入电源 | AC100～240V或DC48\DC220 | |
| 输入绝缘电阻 | ≥10MΩ，600V | |
| 工作环境 | 环境温度 | 0～40℃ |
| 相对湿度 | <85% |
产品概述
● 数据库管理功能：本软件针对内阻计HDKY-NZ测试数据进行树形结构数据管理，适用于各运营商基站或机房电池组内阻数据管理。树形结果主要分为3个层级结构，第一层基站名称，第二层电池组名称，第三层测试时间（同一组电池不同时间段测试数据可以保存历史记录，方便对比分析）。
● 测试数据分析功能：针对每组电池的内阻测试数据，仪表具有数据显示和彩色柱状图两种形式，显示直观明了。
●数据显示：不经可以显示电池组各单体的内阻数值，而且具有各单体电池组由内阻换算而来的电导数值。
方便不同习惯的管理人员对单体电池内阻或电导直观了解分析。
●彩色柱状图显示：内阻值和电导值分别以柱状图显示，并且每组电池组中内阻或电导可以设置告警值，告警电池单体柱状图以不同颜色显示，非常直观。
●报表导出功能：针对需要具体分析的电池组，可以自动生产EXCEL格式的测试报告导出。方便维护人员具体工作。
功能特点
功能特点：
1) 仪表支持铅酸蓄电池及磷酸铁锂测试，兼容电池电压类似2V/3.2V/6V/12V。
2) 仪表可测试蓄电池电压、内阻、电导。
3) 仪表测试电压范围0-20V DC；精度：0.5%。
4) 仪表内阻测量范围范围1μΩ—100mΩ；精度1%。
5) 仪表支持随机单节测试或整组逐节测试，存储测试结果。
6) 仪表具备健康分析功能：具备设置标准参考值及告警值，测试结果直接分析蓄电池健康状态。
7) 仪表具有命名文件功能：可以中文、字母、数字方式准确命名设备电池组名，便于识别查找
8) 仪表具备大屏幕触摸屏： 4.7英寸彩色触摸屏，参数查看直观，操作方便。
9) 仪表具有数据管理功能：支持测试数据直接查看及编辑，存储空间4 G，支持U口转存。
10) 仪表具有重测功能：测试过程中发现误操作等，可快速重测并自动覆盖原数据。
11) 仪表具有自动校准功能：测试前自动校准，提高准确性。
12) 仪表具有超宽过压保护功能：大于100V DC的过压保护，防止跨接造成的损坏。
13) 仪表具有后台数据库管理功能：数据库管理方式，分析电池性能状态，建立历史数据变化趋势，可自动生成测试报表。
14) 具备充电电池，使用时间不小于5小时。
详细参数
技术参数：
项目 | 参数 |
适用单体电池类型 | 2V、3.2V、6V、12V |
内阻测量 | 1μΩ—100mΩ；精度：1% |
电压测量 | 0-20V DC；精度：0.5% |
数据管理 | 支持测试数据直接查看及编辑，支持U口转存 |
命名文件 | 可以中文、字母、数字方式准确命名设备电池组名，便于识别查找 |
自动校准 | 测试前自动校准，提高准确性 |
过压保护 | 大于100V DC的过压保护，防止跨接造成的损坏 |
测试参数 | 电压、内阻、电导 |
显示屏 | 4.7英寸彩色触摸屏 |
存储数据 | 4G存储，大于20000个单体的数据存储 |
产品概述
本产品蓄电池在线监测系统是为满足UPS、EPS、电力直流电源、通信电源等系统而设计的一款在线式蓄电池监控及自动维护系统。可完成对电池组电压、电池电流、单体电池电压、单体电池内阻、电池环境温度、蓄电池单体负极温度及电池电压均衡度、剩余容量和放电可持续时间等监测和告警功能。能对蓄电池组进行自动均衡电压维护。用于对2V、12V蓄电池进行在线监测。
功能特点
1．7寸真彩色电阻式800*480分辩率的触摸屏人机界面，内置中英文切换选项。
2．丰富及美观的图形显示界面，可以对单节电池电压、内阻、温度进行柱状图、滑动表格进行多样化显示。
3．可靠的测试质量及优秀的使用寿命，内部控制器芯片均采用优质原装进口芯片。
4．可靠的通讯质量与抗干扰性，每个单体模块之间或单体模块与监控主机之间均采用隔离RS485技术进行数据传输，有效防止因电磁干扰，共模干扰，差模干扰引起各种通讯故障或烧机。
5．每个单体模块采用电池内部取电且模块与模块之间供电隔离，最大程度降低引线连接线或主控制器故障导致的单体模块一次性全部烧毁可能。
6．单个TA模块可同时对电池电压、电池内阻、电池温度进行实时监测。
7．TC模块可对整组的电压和电流值进行监测，电压范围兼容12~600V，电流传感器可配置为50A、100A、150A、200A、300A几种规格，每种规格可任意搭配使用，提高电流测量精度。
8．具有2路干接点输入，和2路干接点输出功能，可通过显示屏界面控或来显示该干接点信号，也可以通过远程RS485或TCP/IP来控制器该干接点信号。
9．后台通讯（RS485或TCP/IP）均采用标准MODBUS工业通讯协议，方便用户设备接入进行数据交互。
10．灵活的通讯组合方式，可将原来COM1与COM2组合为1个组，这样方便单组电池数量较多的情况使用。
11．较强的通讯能力，共有4个COM口，每个COM口可接多达125节电池，最大可接125*4=500节电池。
12．单组电池节数最大可为125*2=250节（通过更改组合方式实现）。
13．同一监控主机可兼容2V和12V的TA模块进行监测使用。
14．TC模块可同时兼容2V和12V电池组。
15．仪器显示界面内容可配置的开机显示界面及产品型号，方便OEM。
16．显示屏内置电子操作使用说明，无需携带说明书，随时可查看使用帮助。
17．具有年历只记录和日历史记录查询功能，且可导入至U盘后，通过电脑上位机对数据进行分析处理及报表制作。
18．较好的集成功能，将原来需要监控屏和收敛模块两部分完成的功能，全部集成在显示监控内部，一机多用，方便安装及降低成本。
19．TC模块无需单独取电，直接由通讯数据线供电，且可串接在任意两个TA模块之间。非常方便地可将TC模块安装在合适的位置。
20．TA模块具有自动编址功能，无需拿着编程器对每个模块进行一对一编址。
详细参数
| 内容 | 参数 | |
| 单体电压测量 | 单电池电压测量范围 | 0～16V |
| 电压测量精度 | ±0.3% | |
| 单体内阻 | 测量范围 | 0 ～32000mW |
| 内阻测量精度 | ±2% | |
| 均衡 | 均衡精度 | ＜5mv |
| 数据采集 | 采集方式 | 在线式 |
| 采集间隔时间 | 1小时(默认),可编程 | |
| 通信方式 | 内部 | RS485/TCP |
| 控制方式 | 现场主机自动控制,也可远端控制中心控制 | |
| 输入电源 | AC100～240V或DC48\DC220 | |
| 输入绝缘电阻 | ≥10MΩ，600V | |
| 工作环境 | 环境温度 | 0～40℃ |
| 相对湿度 | <85% |
产品概述
● 数据库管理功能：本软件针对内阻计HDKY-NZ测试数据进行树形结构数据管理，适用于各运营商基站或机房电池组内阻数据管理。树形结果主要分为3个层级结构，第一层基站名称，第二层电池组名称，第三层测试时间（同一组电池不同时间段测试数据可以保存历史记录，方便对比分析）。
● 测试数据分析功能：针对每组电池的内阻测试数据，仪表具有数据显示和彩色柱状图两种形式，显示直观明了。
●数据显示：不经可以显示电池组各单体的内阻数值，而且具有各单体电池组由内阻换算而来的电导数值。
方便不同习惯的管理人员对单体电池内阻或电导直观了解分析。
●彩色柱状图显示：内阻值和电导值分别以柱状图显示，并且每组电池组中内阻或电导可以设置告警值，告警电池单体柱状图以不同颜色显示，非常直观。
●报表导出功能：针对需要具体分析的电池组，可以自动生产EXCEL格式的测试报告导出。方便维护人员具体工作。
功能特点
功能特点：
1) 仪表支持铅酸蓄电池及磷酸铁锂测试，兼容电池电压类似2V/3.2V/6V/12V。
2) 仪表可测试蓄电池电压、内阻、电导。
3) 仪表测试电压范围0-20V DC；精度：0.5%。
4) 仪表内阻测量范围范围1μΩ—100mΩ；精度1%。
5) 仪表支持随机单节测试或整组逐节测试，存储测试结果。
6) 仪表具备健康分析功能：具备设置标准参考值及告警值，测试结果直接分析蓄电池健康状态。
7) 仪表具有命名文件功能：可以中文、字母、数字方式准确命名设备电池组名，便于识别查找
8) 仪表具备大屏幕触摸屏： 4.7英寸彩色触摸屏，参数查看直观，操作方便。
9) 仪表具有数据管理功能：支持测试数据直接查看及编辑，存储空间4 G，支持U口转存。
10) 仪表具有重测功能：测试过程中发现误操作等，可快速重测并自动覆盖原数据。
11) 仪表具有自动校准功能：测试前自动校准，提高准确性。
12) 仪表具有超宽过压保护功能：大于100V DC的过压保护，防止跨接造成的损坏。
13) 仪表具有后台数据库管理功能：数据库管理方式，分析电池性能状态，建立历史数据变化趋势，可自动生成测试报表。
14) 具备充电电池，使用时间不小于5小时。
详细参数
技术参数：
项目 | 参数 |
适用单体电池类型 | 2V、3.2V、6V、12V |
内阻测量 | 1μΩ—100mΩ；精度：1% |
电压测量 | 0-20V DC；精度：0.5% |
数据管理 | 支持测试数据直接查看及编辑，支持U口转存 |
命名文件 | 可以中文、字母、数字方式准确命名设备电池组名，便于识别查找 |
自动校准 | 测试前自动校准，提高准确性 |
过压保护 | 大于100V DC的过压保护，防止跨接造成的损坏 |
测试参数 | 电压、内阻、电导 |
显示屏 | 4.7英寸彩色触摸屏 |
存储数据 | 4G存储，大于20000个单体的数据存储 |
