产品概述

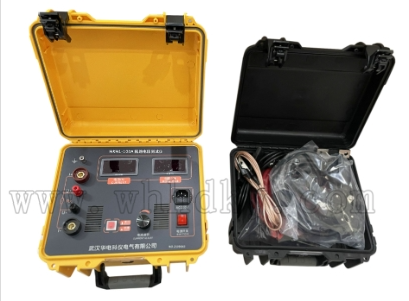

HKHL-100A回路电阻测试仪产品介绍：
HKHL-100A回路电阻测试仪是根据中华人民共和国最新电力执行标DL/T845.4-2004，采用高频开关电源技术和数字电路技术相结合设计而成。它适用于开关控制设备回路电阻的测量。其测试电流采用国家标准推荐的直流100A。可在电流100A的情况下直接测得回路电阻，并用数字显示出来。该仪器测量准确、性能稳定，符合电力、供电部门现场高压开关维修和高压开关厂回路电阻测试的要求
快速选型：
型 号 | HKHL-100A | HKHL-200A | HKHL-100P | HKHL-200P |
输出电流 | DC 50A、100A两档固定输出，或者DC 100A可调。 | DC 50A、100A、150A、200A四档固定输出 | DC 50A、100A两档固定输出 | DC 50A、100A、150A、200A四档固定输出 |
测量范围 | 1～1999μΩ | 1～1999μΩ | 0～2999.9μΩ | 0～2999.9μΩ |
测试电流 | ≤100A | ≤200A | ≤100A | ≤200A |
分辨率 | 1μΩ | 1μΩ | 0~99.99，0.01μΩ | 0~99.99，0.01μΩ |
精 度 | 0.5% | 0.5%±1d | ±(0.5% rd+2d) | ±(0.5% rd+2d) |
打印机 | 不带打印 | 不带打印 | 带打印 | 带打印 |
功能特点
1、大电流：采用最新电源技术，能长时间连续输出大电流，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿开关触头氧化膜，得到良好的测试结果
2、抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好
3、使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能
4、携带方便：体积小、重量轻
详细参数
测量范围： | 1～1999μΩ | |
分 辨 率： | 1μΩ | |
测试电流： | DC 100A | |
测量精度： | 0.5%±1d | |
显示方式： | 电流 ： | 三位半LCD |
电阻 ： | 三位半LCD | |
工作电源： | AC220V±10% 50Hz | |
工作环境： | 温度： | - 10℃～40℃ |
湿度： | ≤80 %RH | |
体 积： | 300×270×200 mm3 | |
重 量： | 5Kg（不含附件） | |
产品概述

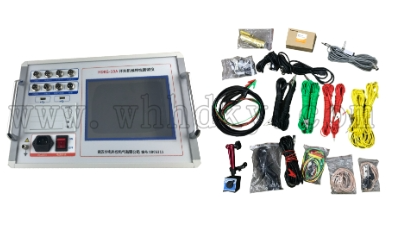

随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。高压开关综合特性测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2003为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2004为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
功能特点
⑴、8.4寸彩色大屏，windows操作系统，人性化操作界面，界面直观，触摸屏，便于现场操作人员使用。
⑵、高速热敏打印机，方便现场打印测试数据。
⑶、机内集成式操作电源，无须现场二次电源，现场使用方便快捷。可提供DC30～265V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
⑷、配备直线传感器、旋转传感器、万能传感器以及支架、专用固定多功能接头，安装极为方便，简捷。
⑸、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
⑹、开关动作一次，得到所有数据及图形。
⑺、主机可存储六千组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
⑻、配备U盘接口，可直接把数据保存到U盘，上传到计算机进行分析、保存。
⑼、同时可测12路金属触头断口。
⑽、内含包络线，通过多台（2-10台）开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
⑾、内部抗干扰电路可满足500KV变电站内可靠使用。
详细参数
1．时间测量：
12路 固有分闸（合闸）时间
分闸（合闸）相内不同期
分闸（合闸）相间不同期
合闸（分闸）弹跳时间（弹跳次数）
测试范围：0.01ms～19000ms，分辨率：0.01ms
2．速度测量：刚分（刚合）速度
指定时间段（行程段或角度段）平均速度
3. 测速范围：1mm传感器 0.01～25.00m/s，
0.1mm传感器 0.001～2.50m/s
0.5°角度传感器 1周波/ 0.5°
4．行程测量：动触头行程（行程）
接触行程（开距）
过冲行程或反程（超程）
传感器：50mm，分辨率:0.1mm
360线传感器：360о，分辨率:0.5о
选配传感器：300mm、1000mm、加速度传感器
5. 电流：最大电流输出为20A。
6．交直流电源 ：AC 220V ± 10%；50Hz ± 2%
7．直流电源：输出电压：35～265V连续可调，输出电流：≤ 20A(短时)
8. 隔离开关测量范围：
⑴、电压输出：DC35～265V（可调）；
⑵、电源输出时间：0.01-19秒（可设置）；
⑶、断口信号最大采集时间为19秒；
⑷、可测断口合、分闸时间、三相不同期、弹跳时间及次数
9．主机体积：380×240×170mm
10．使用环境： -10℃~+50℃
11．相对湿度：≤90%
产品概述

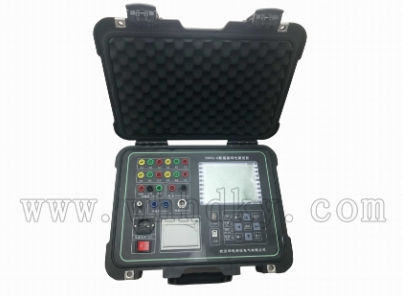

HDKG-6断路器动特性测试仪产品介绍：
HDKG-6高压开关机械特性测试仪可用于各种电压等级的真空、六氟化硫、少油、多油等电力系统高压开关的机械特性参数测试与测量。测量数据稳定，接线方便，操作简单，是高压开关检修试验最方便的工具。
功能特点
功能特点:
1、性 能
l 时 间：6个断口的固有分、合闸时间，同相同期、相间同期。
l 重 合 闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
l 弹 跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形;每断口的分闸反弹幅值。
l 速 度：刚分、刚合速度，最大速度，时间－行程特性曲线。
l 行 程：总行程，开距，超行程，过冲行程，反弹幅值。
l 电 流：分、合闸线圈的分、合闸电流值、电流波形图。
l 动作电压：机内提供DC30～250V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。
2、特 点
1. 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
2. 超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
3. 通用测速传感器(选配)，直线行程速度传感器，旋转测速传感器，安装极为方便、简捷。
4. 开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
5. 主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
6.主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
7. 中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
8. 仪器配有数据分析管理软件，可与PC机联机操作，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
详细参数
1.1使用环境
输入电源 220V±10% 50Hz±10% 大气压力 86～106kpa
温 度 －10～40℃ 湿 度 ≦80%RH
1.2安全性能
绝缘电阻 ＞2MΩ
介电强度 电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
1.3基本参数
时 间： 量程 4000.0ms 分辩率0.1ms
误差 ①100ms以内 0.1ms±1个字
②100ms以上 0.1%±1个字
③同期
速 度： 量程 20.00m/s 分辩率0.01m/s
误差 ①0-2m/s以内 ±0.1m/s±1个字
②100ms以上 ±0.2m/s±1个字
行 程：
量 程 | 分辩率 | 误 差 | |
真空断路器 | 50.0mm | 0.1mm |
1%±1个字 |
SF6断路器 | 300.0mm | 1mm | |
少油断路器 | 600.0mm |
电 流： 量程 20.00A 分辩率0.01A
输出电源： DC30～250V数字可调/20A（瞬时工作）
外形尺寸： 360mm(L)×280mm(W)×300mm(H)
重 量： 9kg
l 分（合）闸时间：分（合）闸线圈上电作为计时起点，到动、静触头刚分（合）时间。
l 同相同期：同相之中，分（合）闸时间最大与最小之差。
l 相间同期：三相之中，分（合）闸时间最大与最小之差。
l 平均速度：分（合）闸过程中，动触头总行程的前、后各去掉10%,取中间80%，动触头运动的行程与时间之比。
l 最大速度：分（合）闸过程中，动触头开始运动后，取动触头运动每10ms为一个计速单位，直至动触头运动停止，得到若干个速度单元值，其中最大的单元速度值即为分（合）闸最大速度。
l 刚分（合）速度：根据被测开关的制造厂不同，开关型号不同，各制造厂定义 了不同的刚分、刚合速度，本测试仪将各种不同的定义部分列入其中，供用户自己选择。
○ABB-HPL550B2: | ABB公司的550KVSF6开关; |
○合前分后10ms: | 部分油开关和部分SF6开关; |
○合分前后各5ms: | 部分油开关; |
○LW6型： | LW6型SF6开关; |
○LW8-35型： | LW8－35型SF6开关; |
○10%到断口： | 西安开关厂生产的部分SF6开关; |
○同平均速度： | 沈阳开关厂生产的部分SF6开关; |
○LW33－126 | LW33-126型SF6开关; |
○合前分后10mm: | 部分35KV真空开关; |
○合前分后6mm： | 部分10KV真空开关。 |
如以上几种定义均不被采用，用户可根据本测试仪所测量的时间行程特性曲线（行程有方向性），在曲线上自行定义刚分、刚合速度的速度取样段，仪器自动计算出用户定义的刚分、刚合速度（取样段内的行程与时间比）
