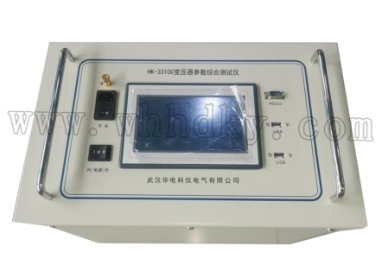

产品图片

产品概述

HK-3310C变压器参数综合测试仪产品介绍：
HK-3310C变压器参数综合测试仪，是将三通道直流电阻测试仪、低电压短路阻抗测试仪、有载开关测试仪集于一体的测试大型电力变压器的仪器。


功能特点

详细参数

1、直流电阻：
（1）主要技术指标：
三相测试： 10A、5A 、1A   三档
测试范围：10A：500.0μΩ～2Ω
5A：10mΩ～4Ω
            1A：1Ω～20Ω
分相测试：20A、10A，5A，1A     四档
测试范围：20A：100.0μΩ～1Ω
10A：  500.0μΩ～2Ω
              5A：   10mΩ～4Ω
              1A：   1Ω～20Ω
分辨率：0.1μΩ
测量精度：0.2级
（2）主要特点：
1．三相同时测试和自动助磁的功能；
2．可以一次将高、低压电流、电位测试线全部接到变压器上，测试过程中不用在倒测试线；
3．对于有中性点星型接法的绕组测试，可以采取三相同时测试的方式测试A0、B0、C0相的电阻值，大大节省测试时间；
4．对于三相五柱低压内部角接变压器的低压侧测试时，可以采用自动助磁的方法，测试速度快；
5．可以显示、打印变压器的高、中、低压绕组的全部测试数据，并自动计算出三相不平衡度，还可以打印折算到额定温度下的阻值数据；
6．具有完善的反电势保护功能；
7．仪器可以永久存储测试数据。

2、短路阻抗：
（1）主要技术指标：
电压测量范围：5---400V；   测量精度：0.2级
电流测量范围：0.1---10A；  测量精度：0.2级
（2）主要特点：
1．采用单相220V低压电源，分别对变压器的AB、BC、CA绕组自动施加电流，同步采集数据并换算出额定阻抗百分数；
2．接线方式为Y/△，Y/Y，△/Y的三相变压器，可将连接线一次性接好，选择三相测量，即可自动测出数据，并自动计算阻抗值和阻抗误差；
3．使用仪器的单相法做三相变压器时，输入参数要输入额定容量的1/3。
4．可以显示、打印变压器的全部测试数据；
5．仪器可以永久存储测试数据。
3、有载开关：
（1）主要技术指标：
输出电流：        1A、0.5 A
电阻分辨率：      0.01Ω
过渡电阻范围 ：   0.2Ω～20Ω   1Ω～50Ω
过渡时间范围：    0～240ms
测量精度：过渡电阻  ±（5% + 0.2Ω）   同期时间  0.1ms
（2）主要特点：
1．三路独立的恒流源；
2．功能强大，可实现过渡波形、过渡时间、过渡电阻、三相同期性等参数的测量；
3．智能型测试和结果分析；
4．可以显示、打印变压器有载开关的测试波形；
5．仪器可以永久存储测试波形；
6．仪器设有自动放电回路和过压保护电路。
