产品图片
产品概述

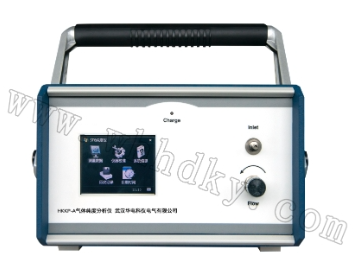

HKKP-A气体纯度分析仪，提供了一种简单SF6纯度现场检测方法。使用过程中，连接到一个带压的充有SF6气体设备的气室中，让SF6气体以一定流速流过传感器，仪器直接测量到SF6气体的纯度。
主要应用：SF6纯度测试、例行检测，局放监测，气体净化/过滤监测，故障高压接点检查。
功能特点
● 具有环境温度动态补偿功能
● 内置进口电子质量流量计可以精确控制气体流量
● 多次测量，自动计算平均值，减少测量误差
● 充电电池供电，交直流两用
● 图形化操作界面，使用更加方便
详细参数
测量范围：SF6：0～100%
准 确 度：±0.5%（V/V）
样气流量：0.20 L/min±30ml/min
响应速度：10～15秒
进气压力：≤1.0MPa
环境温度：-20℃～55℃
环境湿度：≤90%RH
充电电压：220VAC±10% 50Hz
使用时间：内置可充电锂电池，连续工作不少于数小时
存储容量：可存储100条测量记录；
打 印 机：内置热敏打印机，快速静音打印数据；
USB接口：可与上位机连接，将数据传送到计算机保存、处理；
尺寸重量：外型：335×290×160，重量：4.5㎏

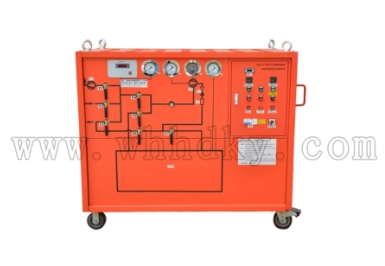

功能特点
1.采用风冷、移动式，可在无水源情况下使用。
2.采用国产优质直连真空泵，抽速稳定、经久耐用。
3.所有球阀采用为真空、压力两用的专用球阀。球阀手柄为不锈钢手柄，不会变形。
4.配有能自再生的干燥过滤器（无须解体）,一次回收后水分≤40PPM/V（体积比）。
5.使用成熟独到的进口油雾过滤系统，确保油分≤10PPM/W(重量比)。
6.流程图绘于操作面板，操作简便明了。
7.电气系统设有相序保护装置，三相电源相序可通过开关直接调整。电气系统同时具有缺相保护功能，可有效避免真空泵的反向运转以及所有主机的缺相运行。
8.外形尺寸小：1800（长）×880（宽）×1530（高）mm。
9.重量轻≤600kg，噪声低≤75dB(A)。
10.优质脚轮，便于移动，不伤害地面。
详细参数
| 型 式 | 风冷,手推移动式 | |
| 工作环境温度 | -10℃～40℃ | |
| 回收 | 初压力(MPa) | 0.8 |
| 终压力(MPa) | ≤0.053 | |
| 1m3容积所需时间(h/m3)* | ≤0.5 | |
| 充气 | 初压力(Pa) | ≤133 |
| 终压力(MPa) | 0.8 | |
| 1m3容积所需时间(h/m3 ) | ≤0.2 | |
| 抽真空从0.1MPa至133Pa需时间(h/m3 )** | ≤1.0 | |
| 极 限 真 空 (Pa) | ≤10 | |
| 真空保持从133Pa经24小时上升值(Pa) | ≤400 | |
| 年 泄 漏 率 | ≤0.5% | |
| 回收后SF6 气体纯度 | 水分(PPM/V)*** | ≤40 |
| 油分(PPM/W) | ≤10 | |
| 贮存容器 | 贮存方式 | 气态 |
| 压力(MPa) | 2.5 | |
| 贮气量(kg) | 50 | |
| 干燥过滤器再生方式 | 真空加热活化再生 | |
| 电源 | 三相 3Φ 380V | |
| 总功率(kW) | ≤6 | |
| 噪声dB(A) | ≤75 | |
| 外形尺寸(mm) | 1800×880×1530 | |
| 设备自重(kg) | ≤600 | |
| SF6压缩机 | 形式 | 有油活塞,半封闭式 | |
| 理论排气量 | m3/h | 12.2 | |
| 最高压力 | MPa | 2.50 | |
| 允许排气压力 | MPa | 1.96 | |
| 最小允许吸气压力 | KPa | 53 | |
| 最大允许吸气压力 | MPa | 0.30 | |
| 最高排气温度 | ℃ | 130 | |
| 润滑油 | 46#冷冻油 | ||
| 功率 | kW | 2.2 | |
| 电源 | 3Φ 380V 50Hz | ||
| 真空泵 | 抽气速率 | M3/h | 90 |
| 极限真空 | Pa | ≤6×10-1 | |
| 润滑油 | 100#真空泵油 | ||
| 功率 | kW | 1.5 | |
| 电源 | 3Φ 380V 50Hz | ||
| 容 器 | 容器类别 | 二类 | |
| 设计压力 | MPa | 2.5 | |
| 设计温度 | ℃ | 45 | |
| 贮气量 | kg | 50 |
产品概述

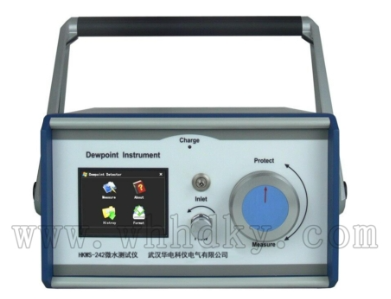

HKWS-242 SF6精密露点仪产品简介：
露点传感器在全量程测量精确可靠，并具有卓越的长期稳定性，它不受灰尘粒子和大多数化学物污染的影响，极其适合工业环境的使用。
SF6露点仪是在低露点且需要控制干点的工业环境的理想选择。它有化学物质清除选项，这使得露点仪在高浓度化学物质和清洁剂的环境中能进行精确稳定的测量，从而保证了每次校验间隔之间的准确测量。这项功能即能通过控制系统在线执行，也能按预先设定的时间间隔定期执行。
应用：工业气体湿度检测，如空气、CO2、N2、H2、O2、SF6、He、Ar等部分惰性气体。
功能特点
HKWS-242 SF6精密露点仪主要性能特点：
自校准：传感器探头可自动校准零点，自动消除因零点、漂移而引入的系统误差，保证每次测量的准确性。
操作简便：超大触摸液晶屏，所见即所得式的简单操作。
快速省气：开机进入测量状态后每次露点测定时间为3 min左右。
自锁接头：采用原装进口自锁接头，安全可靠，无漏气。
数据存储：采用大容量设计，最多可存储1000组测试数据。
显示清晰：5英寸超大高清触摸液晶屏直接显示露点、微水（ppm）、环境温度、环境湿度等参数及日期等相关内容。
内置USB接口：可与PC机相连接，通过配套软件将仪器内部数据全部上传至电脑，方便进行数据分析。
内置超大容量可充锂电池：一次充电可连续工作10小时以上。
详细参数
HKWS-242 SF6精密露点仪主要性能特点：
测量范围：露点-80～+20℃（支持ppmv等）
露点精度：±2℃（当露点温度低于0℃，传感器输出为霜点）
响应时间：63％[90％]
+20→-20℃ Td 5s[45s]
-20→-60℃ Td 10s[240s]
分 辨 率：露点0.1℃或0.1ppm
重 复 性：±0.2℃
气体流量：0.8～0.9L/min(SF6等气体)、0.2～0.6L/min(H2等气体)
电子质量流量计
样气流速无影响
压力测量：0～1.0MPa
探头保护：不锈钢烧结过滤网
工作电压： 220VAC±10% 50Hz，交直流两用，过充保护，
连续工作不低于5小时
储存温度等级： -40～+70℃
输出接口： USB1.1规范
操作环境： 温 度： -30～+60℃
压 力： 0～20bar
样气流速： 无影响
其它配置：标准版管理软件，含报表打印，湿度常用转换工具包
尺 寸： 130×283×308
重 量：约4.3kg
产品概述
HKKP-A气体纯度分析仪，提供了一种简单SF6纯度现场检测方法。使用过程中，连接到一个带压的充有SF6气体设备的气室中，让SF6气体以一定流速流过传感器，仪器直接测量到SF6气体的纯度。
主要应用：SF6纯度测试、例行检测，局放监测，气体净化/过滤监测，故障高压接点检查。
功能特点
● 具有环境温度动态补偿功能
● 内置进口电子质量流量计可以精确控制气体流量
● 多次测量，自动计算平均值，减少测量误差
● 充电电池供电，交直流两用
● 图形化操作界面，使用更加方便
详细参数
测量范围：SF6：0～100%
准 确 度：±0.5%（V/V）
样气流量：0.20 L/min±30ml/min
响应速度：10～15秒
进气压力：≤1.0MPa
环境温度：-20℃～55℃
环境湿度：≤90%RH
充电电压：220VAC±10% 50Hz
使用时间：内置可充电锂电池，连续工作不少于数小时
存储容量：可存储100条测量记录；
打 印 机：内置热敏打印机，快速静音打印数据；
USB接口：可与上位机连接，将数据传送到计算机保存、处理；
尺寸重量：外型：335×290×160，重量：4.5㎏
功能特点
1.采用风冷、移动式，可在无水源情况下使用。
2.采用国产优质直连真空泵，抽速稳定、经久耐用。
3.所有球阀采用为真空、压力两用的专用球阀。球阀手柄为不锈钢手柄，不会变形。
4.配有能自再生的干燥过滤器（无须解体）,一次回收后水分≤40PPM/V（体积比）。
5.使用成熟独到的进口油雾过滤系统，确保油分≤10PPM/W(重量比)。
6.流程图绘于操作面板，操作简便明了。
7.电气系统设有相序保护装置，三相电源相序可通过开关直接调整。电气系统同时具有缺相保护功能，可有效避免真空泵的反向运转以及所有主机的缺相运行。
8.外形尺寸小：1800（长）×880（宽）×1530（高）mm。
9.重量轻≤600kg，噪声低≤75dB(A)。
10.优质脚轮，便于移动，不伤害地面。
详细参数
| 型 式 | 风冷,手推移动式 | |
| 工作环境温度 | -10℃～40℃ | |
| 回收 | 初压力(MPa) | 0.8 |
| 终压力(MPa) | ≤0.053 | |
| 1m3容积所需时间(h/m3)* | ≤0.5 | |
| 充气 | 初压力(Pa) | ≤133 |
| 终压力(MPa) | 0.8 | |
| 1m3容积所需时间(h/m3 ) | ≤0.2 | |
| 抽真空从0.1MPa至133Pa需时间(h/m3 )** | ≤1.0 | |
| 极 限 真 空 (Pa) | ≤10 | |
| 真空保持从133Pa经24小时上升值(Pa) | ≤400 | |
| 年 泄 漏 率 | ≤0.5% | |
| 回收后SF6 气体纯度 | 水分(PPM/V)*** | ≤40 |
| 油分(PPM/W) | ≤10 | |
| 贮存容器 | 贮存方式 | 气态 |
| 压力(MPa) | 2.5 | |
| 贮气量(kg) | 50 | |
| 干燥过滤器再生方式 | 真空加热活化再生 | |
| 电源 | 三相 3Φ 380V | |
| 总功率(kW) | ≤6 | |
| 噪声dB(A) | ≤75 | |
| 外形尺寸(mm) | 1800×880×1530 | |
| 设备自重(kg) | ≤600 | |
| SF6压缩机 | 形式 | 有油活塞,半封闭式 | |
| 理论排气量 | m3/h | 12.2 | |
| 最高压力 | MPa | 2.50 | |
| 允许排气压力 | MPa | 1.96 | |
| 最小允许吸气压力 | KPa | 53 | |
| 最大允许吸气压力 | MPa | 0.30 | |
| 最高排气温度 | ℃ | 130 | |
| 润滑油 | 46#冷冻油 | ||
| 功率 | kW | 2.2 | |
| 电源 | 3Φ 380V 50Hz | ||
| 真空泵 | 抽气速率 | M3/h | 90 |
| 极限真空 | Pa | ≤6×10-1 | |
| 润滑油 | 100#真空泵油 | ||
| 功率 | kW | 1.5 | |
| 电源 | 3Φ 380V 50Hz | ||
| 容 器 | 容器类别 | 二类 | |
| 设计压力 | MPa | 2.5 | |
| 设计温度 | ℃ | 45 | |
| 贮气量 | kg | 50 |
产品概述
HKWS-242 SF6精密露点仪产品简介：
露点传感器在全量程测量精确可靠，并具有卓越的长期稳定性，它不受灰尘粒子和大多数化学物污染的影响，极其适合工业环境的使用。
SF6露点仪是在低露点且需要控制干点的工业环境的理想选择。它有化学物质清除选项，这使得露点仪在高浓度化学物质和清洁剂的环境中能进行精确稳定的测量，从而保证了每次校验间隔之间的准确测量。这项功能即能通过控制系统在线执行，也能按预先设定的时间间隔定期执行。
应用：工业气体湿度检测，如空气、CO2、N2、H2、O2、SF6、He、Ar等部分惰性气体。
功能特点
HKWS-242 SF6精密露点仪主要性能特点：
自校准：传感器探头可自动校准零点，自动消除因零点、漂移而引入的系统误差，保证每次测量的准确性。
操作简便：超大触摸液晶屏，所见即所得式的简单操作。
快速省气：开机进入测量状态后每次露点测定时间为3 min左右。
自锁接头：采用原装进口自锁接头，安全可靠，无漏气。
数据存储：采用大容量设计，最多可存储1000组测试数据。
显示清晰：5英寸超大高清触摸液晶屏直接显示露点、微水（ppm）、环境温度、环境湿度等参数及日期等相关内容。
内置USB接口：可与PC机相连接，通过配套软件将仪器内部数据全部上传至电脑，方便进行数据分析。
内置超大容量可充锂电池：一次充电可连续工作10小时以上。
详细参数
HKWS-242 SF6精密露点仪主要性能特点：
测量范围：露点-80～+20℃（支持ppmv等）
露点精度：±2℃（当露点温度低于0℃，传感器输出为霜点）
响应时间：63％[90％]
+20→-20℃ Td 5s[45s]
-20→-60℃ Td 10s[240s]
分 辨 率：露点0.1℃或0.1ppm
重 复 性：±0.2℃
气体流量：0.8～0.9L/min(SF6等气体)、0.2～0.6L/min(H2等气体)
电子质量流量计
样气流速无影响
压力测量：0～1.0MPa
探头保护：不锈钢烧结过滤网
工作电压： 220VAC±10% 50Hz，交直流两用，过充保护，
连续工作不低于5小时
储存温度等级： -40～+70℃
输出接口： USB1.1规范
操作环境： 温 度： -30～+60℃
压 力： 0～20bar
样气流速： 无影响
其它配置：标准版管理软件，含报表打印，湿度常用转换工具包
尺 寸： 130×283×308
重 量：约4.3kg
