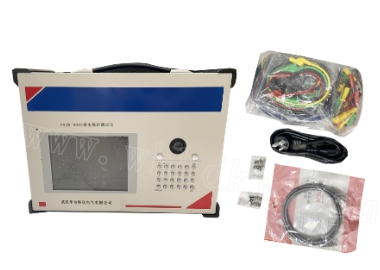

产品图片

产品概述

可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟单相至三相的瞬时性、永久性、转换性故障进行整组试验。可完成各种自动化程度高的的大型复杂校验工作，能方便地测试及扫描各种保护定值，进行故障回放，定时存储测试数据，显示矢量图，联机打印报表等。

功能特点

内置工控机  主机为高性能工控机，直接运行中文Windows XP操作系统。功能强大，稳定可靠。
单机操作方便  装置面板设有轨迹球鼠标，优化键盘以及大屏幕TFT液晶显示器，全中文Windows平台操作软件，操作方便快捷。
双操作方式  除了单机直接操作进行试验外，装置还可以外接笔记本电脑进行试验，两种方式功能完全相同。
高性能主机  采用最新型高速DSP控制，运算速度快，实时处理能力强，传输频带宽，控制高分辨率D/A转换，输出波形精度高，失真小，线性好。
线性功放输出  采用模块式线性功放，而非开关型功放，性能卓越。功率大，可靠性高，保证了从微小电流到大电流全程都精度优良，纹波干扰小。
接口丰富 装置面板带有USB口、USB通信接口等，方便数据存取及软件升级，亦可外接其它设备。
轻松测试备自投  8路开入4对开出，可测试各种备自投装置。测试界面设计美观，可直接显示各种系统主接线图、各开关接点状态、电流电压幅值非常直观方便地测试、记录和显示整个备自投装置的动作过程。
功能强大  可完成各种自动化程度高的大型复杂校验工作，能方便的测试及扫描各种保护定值，进行故障回放，定时存储测试数据，显示矢量图，联机打印报表等。
GPS控制功能  可双侧对时同步测试，进行光纤纵联差动保护试验等。
七路电流电压输出  除Ua、Ub、Uc、Ia、Ib、Ic外，还有第四组电压 Ux输出。Ux可用于多种功能，如用于输出各种3U0，做线路保护试验时输出线路检同期电压等。
独立直流电源  设有一路大功率110V 及 220V专用直流电源输出。
完善的自我保护  散热结构设计合理，硬件保护措施可靠完善，具有电源软启动，软件故障诊断及输出闭锁等功能。
轻小型一体化结构  采用了大量先进技术及元器件材料，并经专业化的结构设计，因而装置体积小，重量轻，功能全，便于流动试验。

详细参数

交流电流输出： 3路，每路40A / 450VA  三路并联120A/1000VA
交流电压输出： 4路，每路AC120V / 80VA  线电压240V/120VA
交流输出精度： 0.1%（主量程范围内）
直流电流输出： 3路，每路±10A / 200VA
直流电压输出： 3路，每路±160V / 80VA
直流输出精度： 0.2%（主量程范围内）
相    位：     0~360°
相位精度：     ＜0.2°
输出频率：     0~1200Hz
频率精度：     ＜0.001Hz
叠加谐波：     2~24次
开 入 量：     8路
开 出 量：     4对
独立直流：     DC110V/220V，额定电流1.5A
外形尺寸：     410×300×170mm3
重    量：     17kg
