"武汉华电科仪电气有限公司是一家专业从事电力系统测试设备，仪器仪表及自动化技术的研发，生产，销售和服务的高新技术企业。目前公司注册资金2000万，公司成立于2011年3月，公司生产车间位于黄陂区川龙大道惠强工业园3栋西二楼。公司自主厂房面积约1000余平。主营产品涉及到整个电力建设，电力运行系统所需要的全部电力检测产品多达百余种，主要由微机继电保护测试仪、变频式互感器综合测试仪、变频串联谐振耐压试验装置、蓄电池检测设备等等。"

产品图片

产品概述

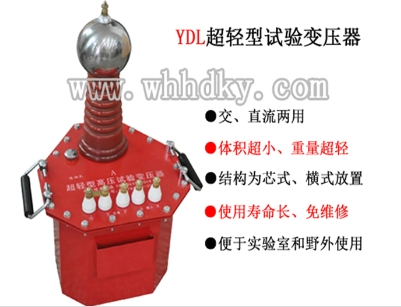

YDL系列超轻型试验变压器产品简介：

YDL系列超轻型试验变压器系列引导
YDL - [容量（kVA）]/[输出电压（ kV）] 超轻型试验变压器
常规型号	3/50	5/50	5/100

YDL系列超轻型试验变压器作为高压试验设备的主机，与控制系统、调压器、保护装置等组合，对电气产品、设备、元器件和绝缘材料等进行工频耐压试验，以考核被试品的绝缘水平，并可及早发现被试品的局部缺陷及衡量被试品承受内、外部过电压的能力。其特点是体积小、重量轻、安装使用方便。

功能特点

YDL系列超轻型试验变压器主要性能特点：

1、YDL系列超轻型试验变压器为户内式设备，铁芯采用优质冷轧取向硅钢片，结构为芯式、横式放置，芯柱上同心地装有低压绕组、测量绕组、屏蔽、高压绕组。

2、高压绕组为多层宝塔式梯形结构、低压绕组为圆筒式结构，屏蔽连同铁芯一起接地。

3、油箱底部设有移动脚轮（5kVA以下无脚轮），可在地面任意移动，便于实验室和野外现场作业。

详细参数

YDL系列超轻型试验变压器主要性能特点：

型号	容量 (kVA)	高压电压（kV）	高压电流（mA)）	低压输入		变比 (高/仪)	温升℃ (30分钟)
型号	容量 (kVA)	高压电压（kV）	高压电流（mA)）	电压(V)	电流(A)	变比 (高/仪)	温升℃ (30分钟)
YDL-3/50	3	50	60	200	15	500	10
YDL-5/50	5	50	100	200	25	500	10
YDL-5/100	5	100	50	200	25	1000	10

产品概述

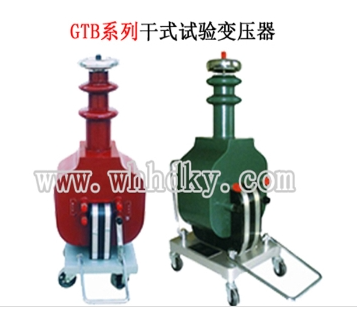

GTB系列干式试验变压器产品简介：

GTB系列干式试验变压器系列引导
GTB - [容量（kVA）]/[输出电压（ kV）] 干式试验变压器
常规型号	1.5/50	3/50	5/50	10/50
15/50	20/50	25/50	30/50	5/100
10/100	15/100	20/100	25/100	15/120
20/120	25/120	30/120
说明：以上是常规型号，也可以按照客户特定参数定制。

GTB系列干式试验变压器采用线圈绕组环氧真空浇注及CD型铁芯的新工艺，和同类产品油浸式变压器相比，明显地降低重量，减少体积，在质量上提高了绝缘强度和抗湿程度，并有效地削弱了漏磁而大大加强。

功能特点

GTB系列干式试验变压器主要性能特点：

1.GTB系列干式试验变压器产品具有重量轻，体积小，造型美观，性能稳定，使用携带方便等特点，特别适用于现场操作使用，是国内更新换代的新型交直流两用高压试验变压器。

2.本系列产品适用于电力系统及各电力用户的现场检测各种电气设备的绝缘性能试验、电器产品的直流高压小电流的各种电压系统或装置中的高压电源。

3.特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

详细参数

GTB系列干式试验变压器主要性能特点：

1.阻抗电压: ≤12 %

2.输出电压波形: 正弦波

3.表面温升: ＜55 ℃

4.空载损耗: ＜0.4 %

5.允许连续运行时间: 1小时

6.间续运行时间: 长时

规格型号	容量	输入电压	输出高压	输出电流	输出直流高压	重量
规格型号	( kVA )	( V )	( kV )	( mA )	( kV )	( kg )
GTB-1.5/50	1.5	200 或 400	50	30	70	15
GTB-3/50	3			60		20
GTB-5/50	5			100		30
GTB-10/50	10			200		40
GTB-15/50	15			300		50
GTB-20/50	20			400		55
GTB-25/50	25			500		60
GTB-30/50	30			600		65
GTB-5/100	5	200 或 400	100	50	140	60
GTB-10/100	10			100		65
GTB-15/100	15			150		70
GTB-20/100	20			200		75
GTB-25/100	25			250		80
GTB-15/120	15		120	125		85
GTB-20/120	20			160		90
GTB-25/120	25			200		95
GTB-30/120	30			250		100
串级变6/100	3kVA/50kV串6kVA/50kV
串级变6/150	3kVA/75kV串6kVA/75kV

注：以上提供的目录，为本公司的通用型干式试验变压器，如有特殊规格，也可根据用户提供的参数和要求设计生产，以满足用户的需要。

产品概述

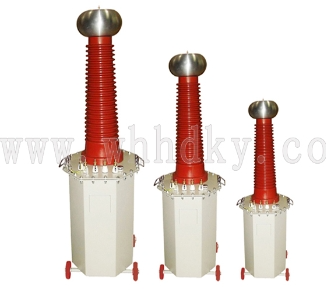

YD系列油浸式试验变压器产品简介：

YD系列油浸式试验变压器是根据机电部《试验变压器》标准在原同类产品基础上经过大量改进后而生产的，YD（JZ）系列轻型交直流高压试验变压器是在YDJ系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》经过改进后而生产的一种新型产品。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验。是高压试验中必不可少的重要设备。

功能特点

YD系列油浸式试验变压器主要性能特点：

1.本系列产品铁芯为单相芯式，采用优质冷轧取向硅钢片叠制而成，紧固方式采用钢材作夹件。

2.高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。

3.低压线圈在外,仪表线圈为一独立绕组，一般情况下为100V。

4.壳体为八角形，10kVA以上的试验变压器装有可移动的铁轮。具有重量轻、体积小、移动方便、性能优越等特点。

5.YD系列油浸式试验变压器为单相变压器，用工频220V或380V电源接入操作箱（台），经操作箱内自耦调压器调节至0-200V或0-400V电压输出至试验变压器的初组绕组，根据电磁感应原理，在试验变压器高压绕组可获得试验所需的高电压。

6.本系列产品具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。

详细参数

YD系列油浸式试验变压器主要性能特点：

型号	容量 (kVA)	高压电压（kV）		高压电流（mA）		低压输入		变比	温升℃ (30分钟)
型号	容量 (kVA)	AC	DC	AC	DC	电压(V)	电流（A）	高/仪	温升℃ (30分钟)
YD-1.5/50	1.5	50		30		200	7.5	500	10
YD-3/50	3	50		60		200	15	500	10
YD-5/50	5	50		100		200	25	500	10
YD-10/50	10	50		200		200	50	500	10
YD-20/50	20	50		400		400	53	500	10
YD-30/50	30	50		600		400	79	500	10
YD-50/50	50	50		1000		400	12	500	10
YD-5/100	5	100		50		200	25	1000	10
YD-10/100	10	100		100		200	50	1000	10
YD-20/100	20	100		200		400	53	1000	10
YD-30/100	30	100		300		400	79	1000	10
YD-50/100	50	100		500		400	132	1000	10
YD-20/150	20	150		133		400	53	1500	10
YD-30/150	30	150		200		400	80	1500	10
YD-50/150	50	150		333		400	132	1500	10
YD-100/150	100	150		667		400	263	1500	10
YD- 50/200	50	200		250		400	132	2000	10
YD-100/200	100	200		500		400	263	2000	10
YD-150/200	150	200		750		400	395	2000	10
YD-200/200	200	200		1000		400	526	2000	10
YD-300/200	300	200		1500		400	790	2000	10
YD-50/300	50	300		170		400	132	3000	10
YD-100/300	100	300		333		400	263	3000	10
YD-150/300	150	300		500		400	395	3000	10
YD-200/300	200	300		667		400	526	3000	10
YD- 300/300	300	300		3000		400	790	3000	10
YD（JZ）-1.5/50	1.5	50	70	30	15	200	7.5	500	10
YD（JZ）-3/50	3	50	70	60	15	200	15	500	10
YD（JZ）-5/50	5	50	70	100	15	200	25	500	10
YD（JZ）-10/50	10	50	70	200	50	200	50	500	10
YD（JZ）-20/50	20	50	70	400	100	400	53	500	10
YD（JZ）-30/50	30	50	70	600	100	400	79	500	10
YD（JZ）-40/50	40	50	70	800	105	400	105	500	10
YD（JZ）-50/50	50	50	70	1000	100	400	132	500	10
YD（JZ）-10/100	10	100	140	100	50	200	50	1000	10
YD（JZ）-20/100	20	100	140	200	100	400	53	1000	10
YD（JZ）-30/100	30	100	140	300	100	400	79	1000	10
YD（JZ）-40/100	40	100	140	400	100	400	105	1000	10
YD（JZ）-50/100	50	100	140	500	100	400	132	1000	10
YD（JZ）-20/150	20	150	210	133	100	400	53	1500	10
YD（JZ）-30/150	30	150	210	200	100	400	79	1500	10
YD（JZ）-40/150	40	150	210	267	100	400	105	1500	10
YD（JZ）-50/150	50	150	210	333	100	400	132	1500	10
YD（JZ）-100/150	100	150	210	667	150	400	263	1500	10
