产品详情

户外高压隔离开关

联系人:孙喜文
联系电话:0312-718****
企业地址河北省-保定市
详细地址保定市满城区方顺桥镇东方顺村东侧
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
保定冀开电力器材有限公司创建于1985年,现注册资本一亿元,占地面积2万多平方米,建筑面积2.6万平方米。厂区与京广铁路、京昆高速、107国道相临,交通便利,地理位置优越,是一家专业从事电力设备产品研发、生产和销售为一体的高新技术企业,是国家电网和铁道部的合格供应商。博士后3 人, 硕士研究生13人, 本科17人, 在绝缘子研发方面实力突出, 取得许多研究成果 公司主导产品有1000kV及以下系列复合绝缘子、电气化铁道接触网系列复合绝缘子、电表箱及配电箱、复合氧化锌避雷器、高低压隔离开关、高压熔断器、真空断路器等系列产品。 经多年的发展,公司积累了丰富的生产经验,形成了“以人为本、开拓创新、质量至上、技术求精”的经营理念。随着国家电力和电气化铁路的高速发展,公司在注重产品研发的同时,不断地加大技术、工艺改造的力度,使生产工艺、检测手段不断完善。 公司拥有多台设备性能先进、稳定、节能的全自动注射成型机、压接机、捏合机、开炼机、芯棒打磨机、激光打标机、数控激光切割机、数控转塔冲床、气体保护焊机等先进的生产设备200余台;拥有500kV工频试验变压器、1400kV冲击试验成套检测设备、1000kN拉力试验机、弯扭试验机、局部放电测试仪等专业的检测设备,以及装备齐全的材料检测和理化实验室。

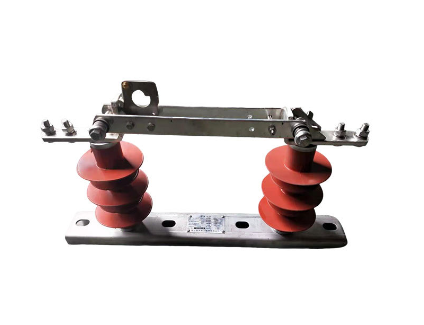

产品图片


户外高压隔离开关
项目单位标准参数值
额定电压                    kV12
额定频率 HZ50
1分钟工频耐受电压kV相对地42、断口48
额定短时耐受电流及持续时间kA/S20kA/4S
额定峰值耐受电流kA50
主回路电阻μΩ<80
外绝缘爬电距离≥372
机械稳定性 times
≥3000
最高气温45
最低气温-40
最热月平均气温30
最高年平均温度20
海拔高度 米m≤1000
污秽等级/e
覆冰厚度mm20
日相对湿度平均值≤95
月相对湿度平均值≤90
结构型式/双柱立开式,具有防脱机构,闸刀式
接地开关数/不接地

接线板

材质
铜材质(T2及以上),电导率≥56 S/m,外表面进行镀锡工艺处理,镀锡层厚度≥12μm,要求采用双孔式结构

水平纵向拉力(N)
500
水平横向拉力(N)250
垂直力(N)300





技术特点及优势

1.为了绝缘子的安装更加稳固绝缘子的上下两端采用双孔结构,上下通过两个不锈钢螺丝紧固。
2.隔离开关动触头导体通过螺柱固定,螺柱结构加长,采用双螺母锁死更加稳固,夹紧力加强接触更好,导电率提升。
3.机构设计采用不锈钢材质防腐耐用,与不锈钢弹簧结合开合稳固机械性能提升。
4.采用不锈钢304底座,取代之前铁板+镀锌底座,更加环保、时间减点、抗拉、抗扭度增强、耐风雨、耐腐蚀。
5.触头部分镀银层加厚,导电部分镀锡处理电气性能增强。
创新点:
1.绝缘子双孔结构、螺柱加强双螺母锁死,在隔离开关运行过程中产生的震动不会使动静触头、绝缘子松动,机械性能稳定。
2.隔离开关操作机构的安装尺寸应统一,防腐耐用、具有互换性。
3.底座的生产加工效率提升,生产过程更加环保,材质304  4mm抗拉、抗扭度增强、耐风雨、耐腐蚀 。
4.触头夹紧力增强提升机械性能与电气性能。
5.镀层加厚增强了触头的导电能力,并且提升了耐腐蚀能力。


户外高压隔离开关
项目单位标准参数值
额定电压                    kV12
额定频率 HZ50
1分钟工频耐受电压kV相对地42、断口48
额定短时耐受电流及持续时间kA/S20kA/4S
额定峰值耐受电流kA50
主回路电阻μΩ<80
外绝缘爬电距离≥372
机械稳定性 times
≥3000
最高气温45
最低气温-40
最热月平均气温30
最高年平均温度20
海拔高度 米m≤1000
污秽等级/e
覆冰厚度mm20
日相对湿度平均值≤95
月相对湿度平均值≤90
结构型式/双柱立开式,具有防脱机构,闸刀式
接地开关数/不接地

接线板

材质
铜材质(T2及以上),电导率≥56 S/m,外表面进行镀锡工艺处理,镀锡层厚度≥12μm,要求采用双孔式结构

水平纵向拉力(N)
500
水平横向拉力(N)250
垂直力(N)300





技术特点及优势

1.为了绝缘子的安装更加稳固绝缘子的上下两端采用双孔结构,上下通过两个不锈钢螺丝紧固。
2.隔离开关动触头导体通过螺柱固定,螺柱结构加长,采用双螺母锁死更加稳固,夹紧力加强接触更好,导电率提升。
3.机构设计采用不锈钢材质防腐耐用,与不锈钢弹簧结合开合稳固机械性能提升。
4.采用不锈钢304底座,取代之前铁板+镀锌底座,更加环保、时间减点、抗拉、抗扭度增强、耐风雨、耐腐蚀。
5.触头部分镀银层加厚,导电部分镀锡处理电气性能增强。
创新点:
1.绝缘子双孔结构、螺柱加强双螺母锁死,在隔离开关运行过程中产生的震动不会使动静触头、绝缘子松动,机械性能稳定。
2.隔离开关操作机构的安装尺寸应统一,防腐耐用、具有互换性。
3.底座的生产加工效率提升,生产过程更加环保,材质304  4mm抗拉、抗扭度增强、耐风雨、耐腐蚀 。
4.触头夹紧力增强提升机械性能与电气性能。
5.镀层加厚增强了触头的导电能力,并且提升了耐腐蚀能力。
