棒形支柱复合绝缘子
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
保定冀开电力器材有限公司创建于1985年,现注册资本一亿元,占地面积2万多平方米,建筑面积2.6万平方米。厂区与京广铁路、京昆高速、107国道相临,交通便利,地理位置优越,是一家专业从事电力设备产品研发、生产和销售为一体的高新技术企业,是国家电网和铁道部的合格供应商。博士后3 人, 硕士研究生13人, 本科17人, 在绝缘子研发方面实力突出, 取得许多研究成果
公司主导产品有1000kV及以下系列复合绝缘子、电气化铁道接触网系列复合绝缘子、电表箱及配电箱、复合氧化锌避雷器、高低压隔离开关、高压熔断器、真空断路器等系列产品。
经多年的发展,公司积累了丰富的生产经验,形成了“以人为本、开拓创新、质量至上、技术求精”的经营理念。随着国家电力和电气化铁路的高速发展,公司在注重产品研发的同时,不断地加大技术、工艺改造的力度,使生产工艺、检测手段不断完善。 公司拥有多台设备性能先进、稳定、节能的全自动注射成型机、压接机、捏合机、开炼机、芯棒打磨机、激光打标机、数控激光切割机、数控转塔冲床、气体保护焊机等先进的生产设备200余台;拥有500kV工频试验变压器、1400kV冲击试验成套检测设备、1000kN拉力试验机、弯扭试验机、局部放电测试仪等专业的检测设备,以及装备齐全的材料检测和理化实验室。

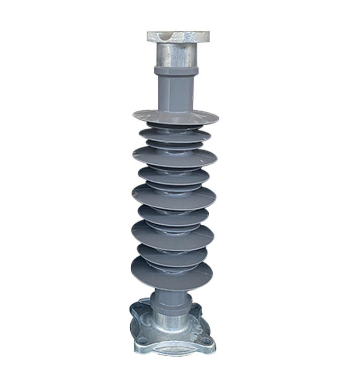

产品图片

棒形支柱复合绝缘子 | ||||||||||||||||
序号 | 型号 | 额定电压kV | 最小机械破坏负荷 kN | 公称爬电距离 主/辅(mm) | 主要尺寸 | 雷电全波冲击电压(峰值)≥kV | 工频耐受电压(有效值)≥kV | 人工工频耐受电压≥kV | 最小机械抗扭破坏负荷kN·m | |||||||
结构高度H(mm) | 伞裙直径 D(mm) | 电弧距离 h(mm) | 灰密1mg/cm2 | 灰密2mg/cm2 | ||||||||||||
弯曲 | 低温弯曲 | 拉伸 | 低温拉伸 | 干 | 湿 | 盐密0.1mg/cm2 | 盐密0.35mg/cm2 | |||||||||
1 | FQZ27.5/16-1600 | 27.5 | 16 | 14.4 | 80 | 72 | ≥1600 | 690 | ≤200 | ≥520 | 310 | 190 | 150 | 45.7 | 36.0 | 4 |
2 | FQZ27.5/20-1600 | 27.5 | 20 | 18 | ≥1600 | 690 | ≥520 | 310 | 190 | 150 | 45.7 | 36.0 |
产品特点:
1. 良好的电气性能和机械强度。
2. 耐污性能优异。污闪电压是瓷绝缘子的2-3倍, 特别适用于重污区。
3. 不需清扫维护。硅橡胶材料所特有的憎水性及憎水迁移性,使得积污后的绝缘子仍具有优异的憎水性和极高的污闪电压、特别适用于运行维护困难的线路。
4. 重量轻。不仅为瓷绝缘子串重量1/7-1/10,运输安装极为方便,特别适用于运输条件困难的地区及故障线路的快速抢修
5. 伞裙具有良好的防水性能和良好的抗老化性能
6. 抗冲击、抗震性能强
产品材质:
1. 伞裙护套: 高温硫化硅橡胶, 憎水性达到HC1水平;
2. 端部金具:热浸镀锌钢配件, 锌层厚度超过100 μm;
3.ECR芯棒, 具有很高的耐酸性, 通过7200小时测试;
棒形支柱复合绝缘子 | ||||||||||||||||
序号 | 型号 | 额定电压kV | 最小机械破坏负荷 kN | 公称爬电距离 主/辅(mm) | 主要尺寸 | 雷电全波冲击电压(峰值)≥kV | 工频耐受电压(有效值)≥kV | 人工工频耐受电压≥kV | 最小机械抗扭破坏负荷kN·m | |||||||
结构高度H(mm) | 伞裙直径 D(mm) | 电弧距离 h(mm) | 灰密1mg/cm2 | 灰密2mg/cm2 | ||||||||||||
弯曲 | 低温弯曲 | 拉伸 | 低温拉伸 | 干 | 湿 | 盐密0.1mg/cm2 | 盐密0.35mg/cm2 | |||||||||
1 | FQZ27.5/16-1600 | 27.5 | 16 | 14.4 | 80 | 72 | ≥1600 | 690 | ≤200 | ≥520 | 310 | 190 | 150 | 45.7 | 36.0 | 4 |
2 | FQZ27.5/20-1600 | 27.5 | 20 | 18 | ≥1600 | 690 | ≥520 | 310 | 190 | 150 | 45.7 | 36.0 |
产品特点:
1. 良好的电气性能和机械强度。
2. 耐污性能优异。污闪电压是瓷绝缘子的2-3倍, 特别适用于重污区。
3. 不需清扫维护。硅橡胶材料所特有的憎水性及憎水迁移性,使得积污后的绝缘子仍具有优异的憎水性和极高的污闪电压、特别适用于运行维护困难的线路。
4. 重量轻。不仅为瓷绝缘子串重量1/7-1/10,运输安装极为方便,特别适用于运输条件困难的地区及故障线路的快速抢修
5. 伞裙具有良好的防水性能和良好的抗老化性能
6. 抗冲击、抗震性能强
产品材质:
1. 伞裙护套: 高温硫化硅橡胶, 憎水性达到HC1水平;
2. 端部金具:热浸镀锌钢配件, 锌层厚度超过100 μm;
3.ECR芯棒, 具有很高的耐酸性, 通过7200小时测试;
