产品详情
光伏电缆
- 厂家信息
- 产品信息
- 规格参数
- 技术文档
安徽楚峰电缆有限公司是集制造、研发、销售、服务为一体的现代化创新型电线电缆企业之一，生产优良产品，打造属于楚峰的品牌，服务于社会。公司技术人员具有丰富的行业经验。目前产品已在石油、天然气、化工、电力、冶金、机械、医药、食品和民用太阳能等行业广泛应用。公司生产、销售的交联电缆、控制电缆、布电线等产品符合国家相关标准，具有阻燃耐火、规格齐全、足量足米等特点。
安徽楚峰电缆有限公司始终坚持以客户为导向，通过我们的努力和创新，以良好的产品、服务满足客户现有的需求。

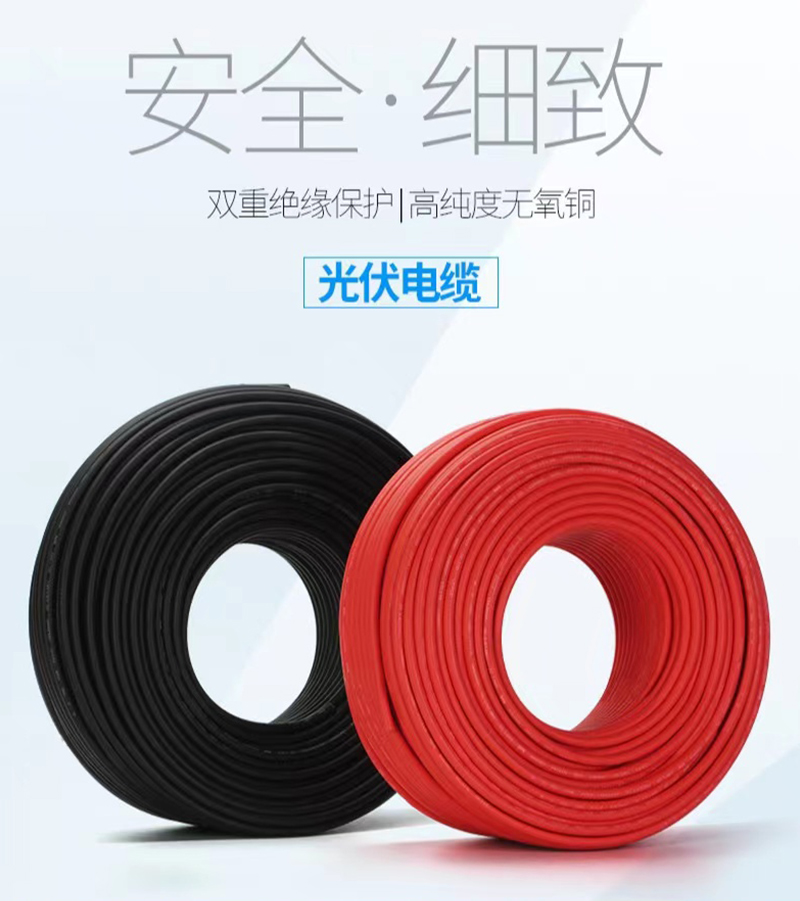

产品图片
1、范围
本规范涵盖了光伏电缆的最低要求，包括楚峰电缆制造的电缆的结构、性能、测试和包装信息。本技术规范中未提及的事项应由买方和供应商协商。
2、标准
楚峰电缆提供的电缆应按照以下国际标准进行设计、制造和测试：
| 电缆执行标准 | |
| 2PfG 1169/08.2007 | 额定电压 :AC: U0/U 0.6/1kV DC: 1.8kV |
3、技术参数
短路温度:250°C
短路时间:5秒
工作温度:固定敷设：-40°C to+90°C
弯曲半径:4D
阻燃性能:单根垂直燃烧
低温性能：满足2 P f G 1169/08.2007要求
4、电缆规格
4、1光伏组件专用连接电缆
| 序号 | 型号 | 规格 |
| 1 | PV1-F | 1x4 |
| 2 | PV1-F | 1x6 |

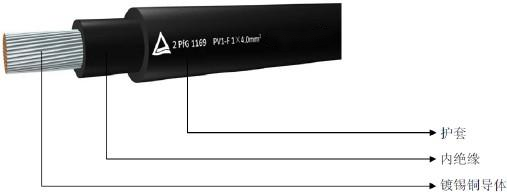

1) 结构
2) 参数
| No. | Item | PV1-F | PV1-F |
| 1 | 芯数×标称截面 | 1×4 | 1×6 |
| 2 | 额定电压(U0/U)(kV) | AC: U0/U 0.6/1kV | AC: U0/U 0.6/1kV |
| 最大电压(kV) | DC:1.8kV | DC:1.8kV | |
| 3 | 导体 | 5类，镀锡铜 | 5类，镀锡铜 |
| 截面(mm²) | 4 | 6 | |
| 导体外径(mm) | 2.41 | 2.96 | |
| 4 | 绝缘材料 | 无卤阻燃辐照交联聚烯烃绝缘料 | 无卤阻燃辐照交联聚烯烃绝缘料 |
| 最小厚度(mm) | 0.55 | 0.55 | |
| 5 | 护套材料 | 无卤阻燃辐照交联聚烯烃绝缘料 | 无卤阻燃辐照交联聚烯烃绝缘料 |
| 最小厚度(mm) | 0.55 | 0.55 | |
| 6 | 参考外径(mm) | 5.3 | 5.7 |
| 7 | 电缆重量(kg/km) | 55 | 74 |
| 8 | 20ºC 导体最大直流电阻(Ω/km) | 5.09 | 3.39 |
| 9 | 载流量（单芯电缆悬挂与空气中）（A） | 55 | 70 |
| 10 | 载流量（单芯电缆置于物体表面）(A) | 52 | 67 |
| 11 | 载流量（相邻多根电缆置于物体表面）(A) | 44 | 57 |
| 12 | 耐压试验 (kV/5min) | 6.5 | 6.5 |
1、范围
本规范涵盖了光伏电缆的最低要求，包括楚峰电缆制造的电缆的结构、性能、测试和包装信息。本技术规范中未提及的事项应由买方和供应商协商。
2、标准
楚峰电缆提供的电缆应按照以下国际标准进行设计、制造和测试：
| 电缆执行标准 | |
| 2PfG 1169/08.2007 | 额定电压 :AC: U0/U 0.6/1kV DC: 1.8kV |
3、技术参数
短路温度:250°C
短路时间:5秒
工作温度:固定敷设：-40°C to+90°C
弯曲半径:4D
阻燃性能:单根垂直燃烧
低温性能：满足2 P f G 1169/08.2007要求
4、电缆规格
4、1光伏组件专用连接电缆
| 序号 | 型号 | 规格 |
| 1 | PV1-F | 1x4 |
| 2 | PV1-F | 1x6 |
1) 结构
2) 参数
| No. | Item | PV1-F | PV1-F |
| 1 | 芯数×标称截面 | 1×4 | 1×6 |
| 2 | 额定电压(U0/U)(kV) | AC: U0/U 0.6/1kV | AC: U0/U 0.6/1kV |
| 最大电压(kV) | DC:1.8kV | DC:1.8kV | |
| 3 | 导体 | 5类，镀锡铜 | 5类，镀锡铜 |
| 截面(mm²) | 4 | 6 | |
| 导体外径(mm) | 2.41 | 2.96 | |
| 4 | 绝缘材料 | 无卤阻燃辐照交联聚烯烃绝缘料 | 无卤阻燃辐照交联聚烯烃绝缘料 |
| 最小厚度(mm) | 0.55 | 0.55 | |
| 5 | 护套材料 | 无卤阻燃辐照交联聚烯烃绝缘料 | 无卤阻燃辐照交联聚烯烃绝缘料 |
| 最小厚度(mm) | 0.55 | 0.55 | |
| 6 | 参考外径(mm) | 5.3 | 5.7 |
| 7 | 电缆重量(kg/km) | 55 | 74 |
| 8 | 20ºC 导体最大直流电阻(Ω/km) | 5.09 | 3.39 |
| 9 | 载流量（单芯电缆悬挂与空气中）（A） | 55 | 70 |
| 10 | 载流量（单芯电缆置于物体表面）(A) | 52 | 67 |
| 11 | 载流量（相邻多根电缆置于物体表面）(A) | 44 | 57 |
| 12 | 耐压试验 (kV/5min) | 6.5 | 6.5 |
