安徽楚峰电缆有限公司是集制造、研发、销售、服务为一体的现代化创新型电线电缆企业之一，生产优良产品，打造属于楚峰的品牌，服务于社会。公司技术人员具有丰富的行业经验。目前产品已在石油、天然气、化工、电力、冶金、机械、医药、食品和民用太阳能等行业广泛应用。公司生产、销售的交联电缆、控制电缆、布电线等产品符合国家相关标准，具有阻燃耐火、规格齐全、足量足米等特点。　　安徽楚峰电缆有限公司始终坚持以客户为导向，通过我们的努力和创新，以良好的产品、服务满足客户现有的需求。

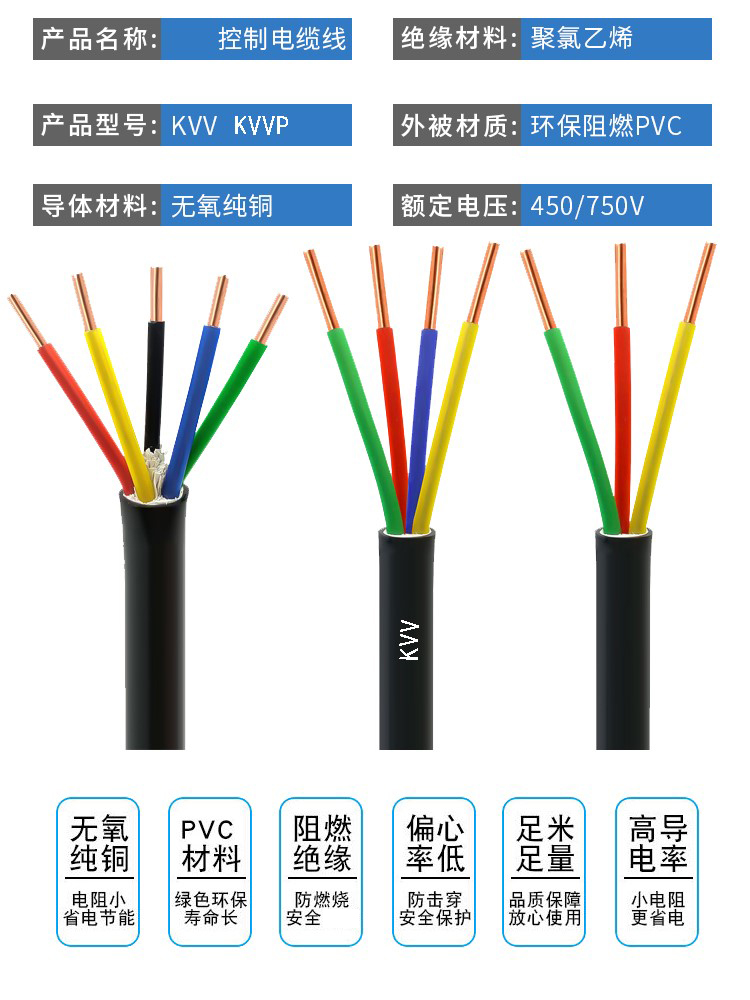

产品图片

　　1、绝缘控制电缆
　　1.1简介
　　控制电缆是作为各类电器、仪器、仪表及自动装置之间的连接线，起着传输各种启动、操作、控制、信号显示、测量等电能讯号的作用，在工矿企业、变电站、交通、科技等部门的控制、测量、信号传递、报警和联锁系统中广泛应用。
　　我公司塑料绝缘控制电缆产品按照GB/T9330.1~3—2008国家标准生产。阻燃和耐火类控制电缆，则应符合GB/T19666-2005国家标准。
　　1.2塑料绝缘控制电缆的技术特性
　　1.2.1额定电压额定电压是电缆设计和电性能试验用的基准电压。用U0/U表示，单位为V。
　　U0——任一主绝缘导体和“地”（金属屏蔽、金属套或周围介质）之间的电压有效值；
　　U——多芯电缆或单芯电缆系统任一两相导体之间的电压有效值。
　　当电缆使用于交流系统时，电缆的额定电压至少应等于该系统的标称电压。
　　当使用于直流系统时，该系统的标称电压应不大于电缆额定电压的1.5倍。
　　系统的工作电压应不大于系统额定电压的1.1倍.
　　1.2.2控制电缆导体的长期允许工作温度
　　聚氯乙烯绝缘控制电缆——70℃；
　　交联聚乙烯绝缘控制电缆——90℃。
　　1.2.3控制电缆的敷设温度应不低于0℃。
　　1.3控制电缆允许的弯曲半径
　　1.3.1无铠装层的电缆应不小于电缆外径的6倍；
　　1.3.2有铠装或铜带屏蔽结构的电缆应不小于电缆外径的12倍；
　　1.3.3有屏蔽层结构的软电缆应不小于电缆外径的6倍。

　　2、塑料绝缘控制电缆主要用途表

型号	产品名称	主要使用范围
KVV	铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆	敷设在室内、电缆沟、管道等固定场合。
KYJV	铜芯交联聚乙烯绝缘聚氯乙烯护套控制电缆
KYJY	铜芯交联聚乙烯绝缘聚烯烃护套控制电缆
KVVP	铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆	敷设在室内、电缆沟、管道等要求屏蔽固定场合。
KYJVP	铜芯交联聚乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆
KYJYP	铜芯交联聚乙烯绝缘聚烯烃护套编织屏蔽控制电缆
KVVP2	铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆	敷设在室内、电缆沟、管道等要求屏蔽固定场合。
KYJVP2	铜芯交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽控制电缆
KYJYP2	铜芯交联聚乙烯绝缘聚烯烃护套铜带屏蔽控制电缆
KVVP3	铜芯聚氯乙烯绝缘聚乙烯护套铝塑复合带屏蔽控制电缆	敷设在室内、电缆沟、管道等要求屏蔽固定场合。
KYJVP3	铜芯交联聚氯乙烯绝缘聚氯乙烯护套铝塑复合屏蔽控制电缆
KYJYP3	铜芯交联聚乙烯绝缘聚烯烃护套铝塑复合带屏蔽控制电缆
KVV22	铜芯聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆	敷设在室内、电缆沟、管道直埋等能承受较大机械外力等固定场合。
KYJV22	铜芯交联聚乙烯绝缘聚氯乙烯护套钢带铠装控制电缆
KYJY23	铜芯交联聚乙烯绝缘聚烯烃护套钢带铠装控制电缆
KVV32	铜芯聚氯乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆	敷设在室内、电缆沟、管道直埋等能承受较大机械外力等固定场合。
KYJV32	铜芯交联聚乙烯绝缘聚氯乙烯护套细钢丝铠装控制电缆
KYJY33	铜芯交联聚乙烯绝缘聚烯烃护套细钢丝铠装控制电缆
KVVR	铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆	敷设在室内、移动要求柔软等场合。
KVVRP	铜芯聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆	敷设在室内、移动要求柔软及屏蔽等场合。
KVVP2-22	铜芯聚氯乙烯绝缘聚氯乙烯护套铜带屏蔽钢带铠装控制电缆	敷设在室内、沟道、管道、直埋等能承受较大机械外力和要求屏蔽等固定场合。
KYJYP2-23	铜芯交联聚氯乙烯绝缘聚烯烃护套铜带屏蔽钢带铠装控制电缆
KYJVP2-22	铜芯交联聚氯乙烯绝缘聚烯烃铜带屏蔽钢带铠装控制电缆

　　3、塑料绝缘控制电缆产品规格表

产品型号	额定电压	导体标称截面 mm²
	V	0.5	0.75		1		1.5	2.5	4	6	10
		芯数
KVV	450/750	——	2~61						2~44	2~37	2~19
KYJV		——	2~61						2~44	2~37	2~19
KYJY		——	2~61						2~44	2~37	2~19
KVVP		——	2~61						2~14		2~10
KYJVP		——	2~61						2~14		2~10
KYJYP		——	2~61						2~14		2~10
KVVP2		——	4~61						2~30	2~27	4~14
KYJVP2		——	4~61						2~30	2~27	4~14
KYJYP2		——	4~61						2~30	2~27	4~14
KVV22		——	6~61					2~61	2~44	2~37	2~19
KYJV22		——	6~61					2~61	4~14	2~37	2~19
KYJY23		——	6~61					2~61	4~14	2~37	2~19
KVV32		——	16~61	6~61			4~61	2~61	2~30	2~27	4~14
KYJV32		——	16~61	6~61			4~61	2~61	2~30	2~27	4~14
KYJY33		——	16~61	6~61			4~61	2~61	2~30	2~27	4~14
KVVR		2~61							2~30		——
KVVRP		2~61					2~48		2~14		——
KVVP2-22		——	7~61			4~61			4~14		4~10
KYJYP2-23		——	7~61			4~61			4~14		4~10
KYJVP2-22		——	7~61			4~61			4~14		4~10

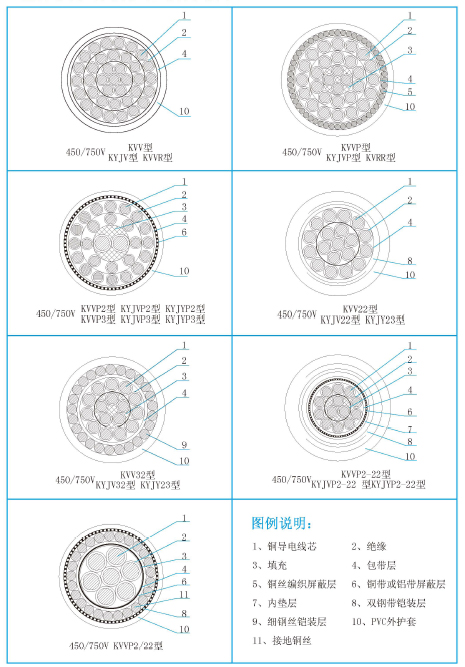

　　4、塑料绝缘控制电缆产品结构示意图

　　5、塑料绝缘控制电缆使用注意事项
　　5.1控制电缆的表示方法；
　　5.1电缆用型号、规格及标准编号表示；
　　5.2同一品种采用不同导体结构时，第1种导体用（A）表示(省略)，第2种导体用（B）表示，在规格后标明；
　　5.3电缆中的绿/黄双色绝缘线芯应与其它线芯分别表示；
　　5.4例：铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆，固定敷设时用，额定电压450/750V，24芯，1.5mm²,有绿/黄双色绝缘线芯，较硬导体结构，表示为：
　　第1种导体者：KVV-450/750V23×1.5+1×1.5 GB/T9330.2-2008。
　　第2种导体者：KVV-450/750V23×1.5（B）+1×1.5 GB/T9330.2-2008。

　　6、塑料绝缘阻燃及耐火控制电缆
　　6.1定义：即电缆燃烧条件下一定时间内（90min）能够保持线路的完整性，并能够在火灾下，线路维持正常供电一段时间，有足够的时间进行报警、消防以及人员和财产的正常撤离等工作，这就是电缆具有的耐火（防火）性能。电缆在火灾下，能够把燃烧限制在局部范围内，不产生蔓延，保住其他的各种设备，避免造成更大的损失，这就是电缆具有的阻燃性能。
　　6.2塑料绝缘阻燃控制电缆
　　6.2.1塑料绝缘阻燃控制电缆的分类
　　分为阻燃A类、阻燃B类、阻燃C类、阻燃D类。代号为：
　　ZA、ZB、ZC、ZD。其中ZD适用于外径不大于12mm的电线电缆。
　　A类阻燃严格，B类阻燃要求也比较高，适用于对阻燃要求较为严格的场合；C类和D类为一般阻燃，适用于大多数要求阻燃的场合。
　　6.2.2塑料绝缘阻燃控制电缆的型号
　　在原有型号前加缀“ZA”、“ZB”、“ZC”、“ZD”表示，包括GB/T9330-2008标准所覆盖的型号和规格的产品，例：ZC-KVV表示C级阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套控制电缆；ZA-KYJV表示A级阻燃铜芯交联聚乙烯绝缘聚氯乙烯护套控制电缆。
　　用户在订购阻燃电缆时，应根据需要注明阻燃的类别代号。
　　6.3塑料绝缘耐火控制电缆
　　6.3.1国家标准GB/T19666-2005《阻燃和耐火电线电缆通则》中规定试样在试验电压为额定电压的条件下，经受供火时间+冷却时间（90+15）min后，1）2A熔断器不断；2）指示灯不熄。注：供火温度为750℃。
　　6.3.2塑料绝缘耐火控制电缆的型号
　　在原有型号前加缀“N”表示，包括GB/T9330-2008标准所覆盖的除软结构外的型号产品，规格是1.5mm2及以上。例：N-KVV表示铜芯聚氯乙烯绝缘聚氯乙烯护套控制耐火电缆。
　　6.4塑料绝缘阻燃耐火控制电缆的型号
　　在原有型号前加缀“ZAN”、“ZBN”“ZCN”“ZDN”表示，包括GB/T9330-2008标准所覆盖的除铝导体和软结构外的型号产品，规格是1.5mm2及以上。例：ZAN-KVV表示A级阻燃铜芯聚氯乙烯绝缘聚氯乙烯护套耐火控制电缆；例：ZCN-KYJV表示C级阻燃铜芯交联聚乙烯绝缘聚氯乙烯护套耐火控制电缆
　　6.5性能
　　阻燃及耐火性能符合GB/T19666的规定，其余符合相关标准要求。
　　注：耐火电缆由于导体与绝缘间设置耐火层，绝缘厚度可以减薄，减薄后的厚度不应小于原标称厚度的80%。且设置耐火层导致电缆外径及单位重量较普通电缆的外径有所增加。
