XJDC-HLG光伏汇流柜

联系人：贾发军
联系电话：0374-321****
企业地址河南省-许昌市
详细地址许昌市许继大道1225号
  • 厂家信息
  • 产品信息
  • 规格参数
  • 技术文档
许昌电测智能电力装备有限公司（原许继电测设备有限公司）成立于1996年，是从事电气测试设备、自动化系统、智能开关柜、智能预装式变电站的设计、生产及销售为一体的技术型企业。产品广泛应用于科研机构、市政工程、地产建筑、工矿企业、发电厂、变电站等电能及配电领域。 多年来，公司本着“科技先导、质量兴业、以人为本、科学管理”的经营理念，不断提升产品质量，完善产品类别，为企业创造核心竞争力。公司严格控制生产流程和产品质量，以优良的产品、周到的服务、完善的管理体系为目标，为用户提供整体的智能供配电解决方案和电力监测管理平台。公司以“创新驱动 质量为先 服务保障 客户至上”为宗旨，以“让我们的用户充分享受到高科技、高可靠性的设备”为使命，以优良的产品和完善的售后服务，竭诚为社会服务！ 2021年、2022年连续获得“河南省科技型中小企业”、“河南省“专精特新”中小企业”，2021年中国电力电气行业互联网评选“最受欢迎无线测温十大品牌”、AAA级信用企业。公司具有完整的质量管理体系认证证书、环境管理体系认证证书、职业健康安全管理体系认证证书，已完成技术创新测试柜外观设计专利证书、继电保护测试装置-实用新型专利证书、模拟断路器测试装置-实用新型专利证书、一种断电保护测试装置实用新型专利证书、一种多功能继电保护测试装置-实用新型专利证书等发明专利，取得产品试验报告20余份，我公司将积极推进“规范化”建设，确保公司的出厂产品都保质、保量、高效的完成。

产品图片

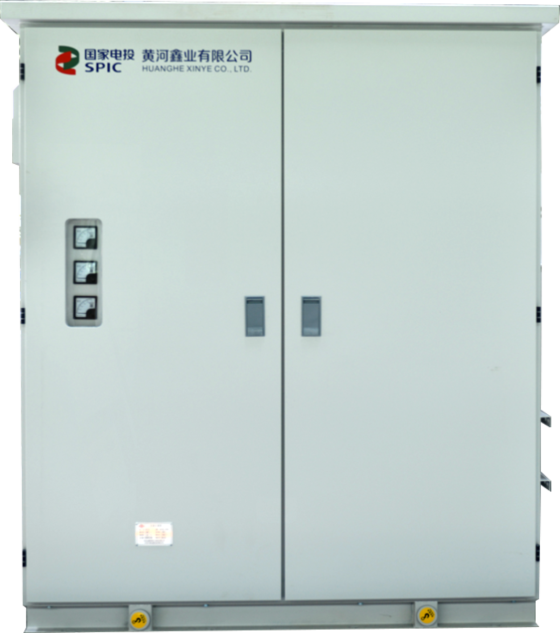

XJDC-HLG光伏汇流柜

产品详情

概述：

对于大型光伏并网发电系统，为了减少光伏并网逆变器与并网柜之间连接线，方便维护提高可靠性，一般需要在光伏并网逆变器与并网柜之间增加汇流装置，本公司的光伏交流汇流箱系列产品就是为了满足这一要求而特别设计的，可与光伏逆变器产品相配套组成完整的光伏发电系统解决方案，使用交流汇流箱，用户可以根据交流并网柜额定输入电流及电压，把一定数量的并网逆变器输出与断路器进行汇流，方便了后级并网柜的接入。

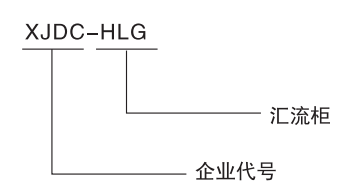

型号含义：



使用条件：

  • 周围空 气温度不高于+40C,不低于-5C , 24小时内平均温度不得高于+35C。超过时，需根据实际情况降容运行;

  • 大气压力: 80kPa~ 110kPa;

  • 户内使用，使用地点的海拔高度不得超过3000m;

  • 周围空气相对湿度在最高温度为+40C时不超过50%，在较低温度时允许有较大的相对湿度，如+20°时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响;

  • 装置安装时与垂直面的倾斜度不超过5%，且整组柜排列相对平整;

  • 装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所;

  • 污染等级: 按GB7251.1-2005中6. 1.2.3规定的3级。3.8过电压等级:按GB7251.1-2005中 附录G规定的IV级。



技术参数：

  • 额定工作电压(Ue) : 800V

  • 额定绝缘电压 (Ui) : 1000V

  • 频率 (fn) : 50Hz

  • 主母线的额定电流(InA) : 400A ~ 1600A

  • 配电母线 的额定电流(Inc) : 1

  • 主母线的额定短时耐受电流(Icw) : 50kA

  • 配电母线的额定短时耐受电流(Icw):1

  • 外壳 防护等级: IP54

  • 频率(fn) : 50Hz

  • 户内型/户外型:户外型

  • 机械碰撞等级: IK10
