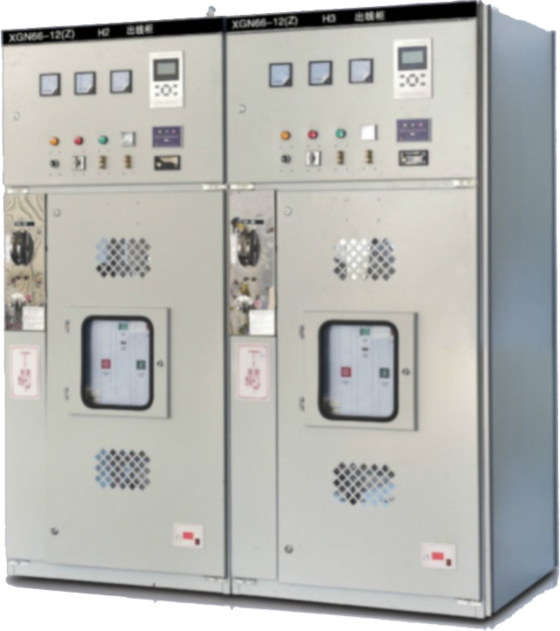

XGN66-12固定式交流金属封闭开关设备

产品详情

概述：

XGN66-12(Z)箱型固定交流金属封闭开关设备(以下简称开关柜)是我公司新一代高压电器成套产品，符合国家标准GB3906《35kV交流金属封闭开关设备》电力部DLT404《户内交流高压开关柜订货技术条:件》的要求，也满足国际标准IEC60298《1kV以上52kV以下交流金属封闭开关设备和控制设备》的要求。

该产品吸收了国外的先进技术，它体积小，仅是普通开关柜体积的50%，断路器具有可靠性高，性能好;“五防”联锁机构可靠、简单等优点。开关柜是3.6、7.2、12kV三相交流电50Hz单母线分段的户内成套装置，作为接受和分配电能之用。并具有对电路进行控制、保护和监测等功能，可使用在各类型发电，厂、变电站及工矿企业，高层建筑等场所，也可与环网柜组合应用于开闭所中。



型号含义：



结构特点：

  • 柜体采用优质角钢焊接而成;

  • 断路器室位于柜体中(下)部， 安装、调试、维护方便。标准配装VS1断路器，并设有压力释放通道,确保人身安全;

  • 采用先进可靠的旋转式隔离开关，可在主母线带电下安全进入断路器室检修;

  • 整柜防 护等级IP2X;

  • 设有可靠功能齐全的强制性机械闭锁装置，简便有效达到“五防”要求;

  • 具有可靠的接地系统;

  • 门上装有观察窗，可清楚观察到柜内元件的工作状态;

  • 操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构，简单可靠方便实用;

  • 进出线电缆低于柜体前部， 方便用户连接。



安装说明：

  • 基础槽钢突出地面1--3mm,每米范围内不平度不应超过1.5mm,全长范围内不超过5mm;

  • 将开关柜按顺序放置于基础上，调整好安装的位置。然后用M12螺栓或者用点焊方法进行固定，柜体间用M8螺栓并紧;

  • 拆开 后盖板安装主母线和一次电缆，端子接触面应注意清理干净并涂中性凡士林。安装好后注封堵好一次电缆孔;

  • 连 接柜间接地母线，使沿开关柜排列方向连成一体，检查工作接地和保护接地是否有遗漏，接地回路是否连续导通，工作接地电阻应不大于1000μ Q,保护接地电阻应不大于42 ;

  • 安装二次电缆，电缆由柜前底部引入，顺侧壁进入低压室，分接于端子排上;或由柜顶二次小母线上引入低压室，装好后封堵电缆孔;

  • 清理柜内灰尘杂物。
