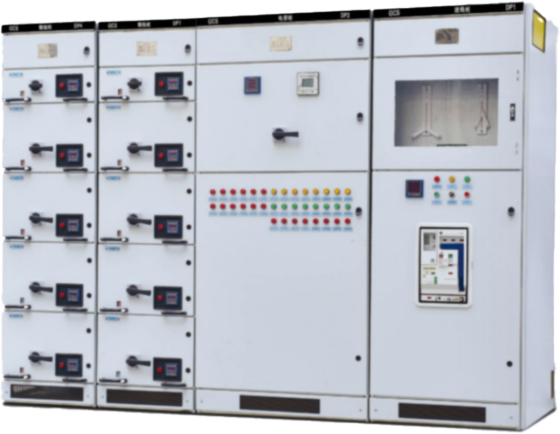

产品图片

产品详情
概述:
GCS低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高,要求与计算机接口的场所,作为三相交流频率为50(60)HZ,额定工作电压为380V、(400V)、 (660V), 额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

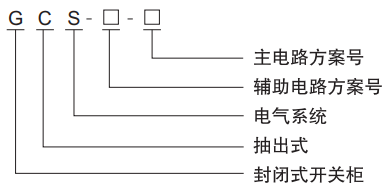

型号含义:
性能指标:
装置 的设计符合下列标准
IEC439-1低压成套开关设备和控制设备
GB 7251低压成套开关设备
ZBK360001低压抽出式成套开关设备

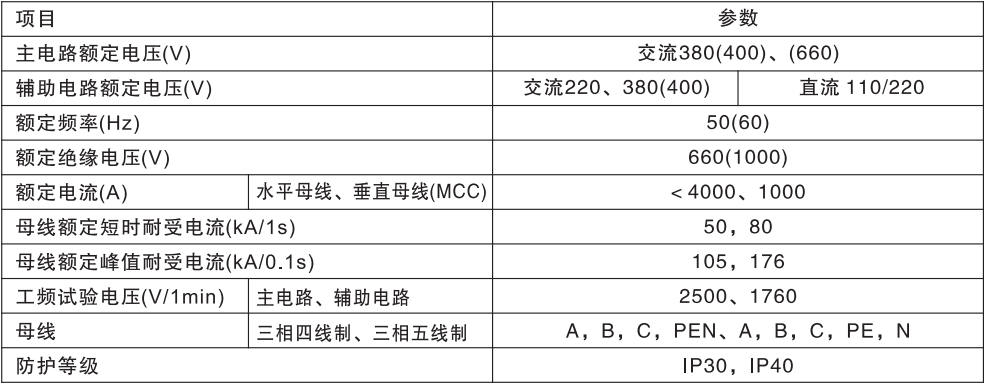

基本参数:
主结构:
主架采用8MF型开型钢,型钢的二侧面分别有模数为20mm和100mm和9.2mm的安装孔,内部安装灵活方便;
主构架装配形式设计为两种,全组装式结构和部分(侧框和横梁)焊接式结构,供用户选择;
装置的各功能室相互隔离,其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立;
水平主母线采用柜后平置式排列方式,以增强母线抗电动力的能力,是使装置的主电路具备高短路强度能力的基本措施;
电缆隔室的设计使电缆上下进出均十分方便;

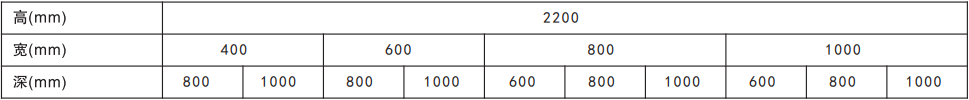

装置通用柜体的尺寸(见下表)
