一、产品概况

XJ-MU380型低压智能监测单元基于低功耗的32位单片机与广域物联网LORA通讯技术,能快速确定低压故障信息和故障原因。其在线监测功能可以完成电压、电流、有功、无功、电能等信息的采集。该装置集故障告警、监测、通讯等功能于一体,具有集成度高、配置灵活、界面友好等特点,广泛应用于配电低压供电系统,可以帮助识别线路的故障类型并上报主站。

二、产品特点

l 支持不停电安装,装置结构采用导轨式安装,操作简单。

l 主要采集三相电压、三相电流、有功、无功、视在功率及电缆的温度等遥测量。

l 采用LORA无线物联网通信技术,穿透性强,方便现场灵活组网。

l 装置可直接通过NB-IOT上网将现场数据上传到云平台,进行数据的存储和分析。

l 带有蓝牙通信接口,通过手机蓝牙链接APP进行现场参数设置和调试。

l 穿刺自供电。

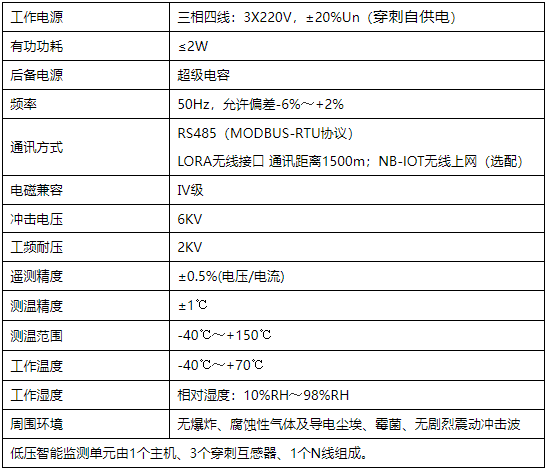

三、技术参数

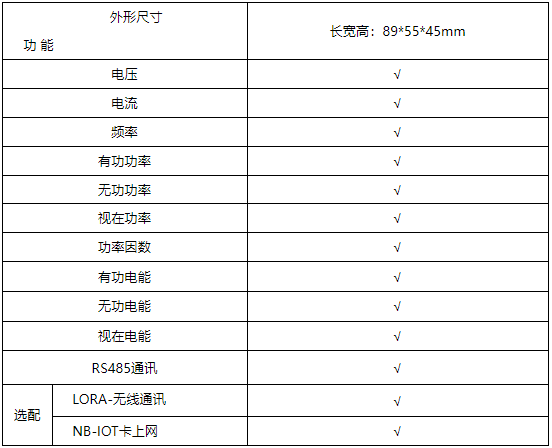

四、功能配置表

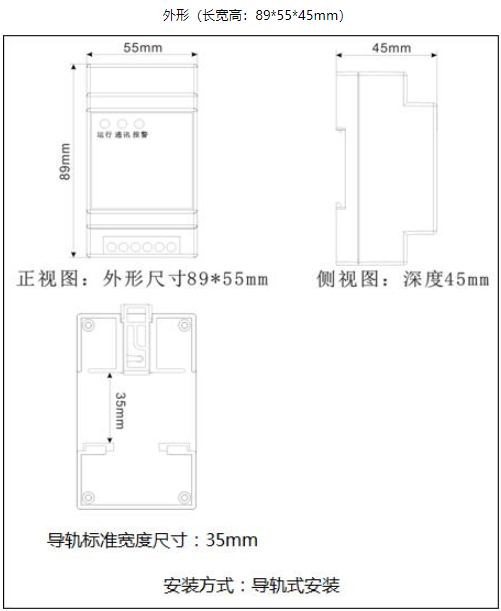

五、外形尺寸与安装方式

外形(长宽高:89*55*45mm)

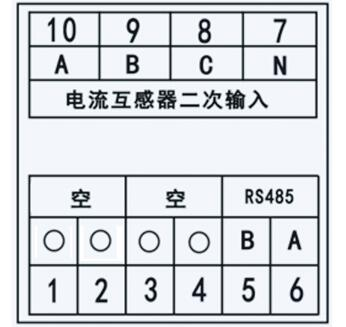

六、端子接线图

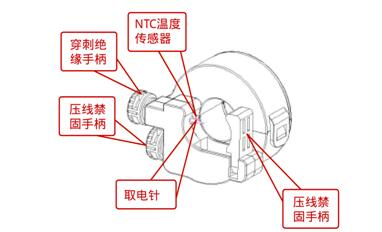

七、穿刺互感器

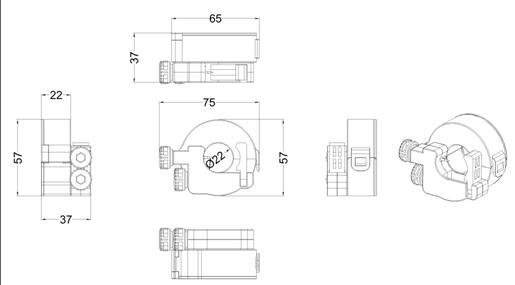

7.1外形尺寸参考,如图;

7.2互感器安装

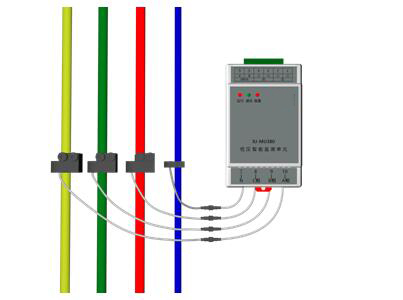

7.3现场安装示意图

将主机模块固定在导轨上,如图;

穿刺互感器分别通过穿刺接入A相、B相、C相、N线电缆,同时将各相电压、电流、温度数据通过信号连接线传输到采集模块。低压智能监测单元通过无线或者串口RS485通讯方式将数据传输到监控终端。
