PRT-02便携式继电器测试仪
- 厂家信息
- 产品信息
- 规格参数
- 技术文档

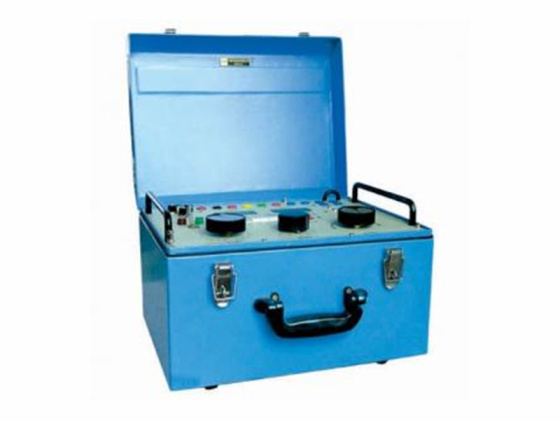

产品图片

产品详情
1. 应用范围
和PRT-01配套使用,从而构成继电保护测试系统用来测试阻抗、差动、功率方向以及相位比较等多激励量复杂保护装置。
2. 功能特点
l 内置移相器和数字式相位计以及0.5级RMS真有效值数字交直流伏安表,能输出可移相的单相电流从而和PRT-01配合测试差动、电流相位比较等继电器
l 可输出能够移相的单相或三相三线电压,并能模拟故障或短路电压状态,从而与
PRT-01配合测试阻抗、功率方向等继电器装置
l 具有充分的自保护措施,任何过载、短路、误操作都不会损坏仪器本身。
l PRT-01和PRT-02联合使用时只需一根协调电缆互连。
l 全铝合金专用机箱,体积小、重量轻便于携带。
l 交流电流输出: 单相0-6A/10V,0-20A/6V 连续可调
l 交流电压输出: 单相或三相三线0-100V/1A 连续可调
l 电流电压相位: 0-360˚连续可调
l 数字式交流伏安表:
交流电流量程 0-6A,0-20A
交流电压量程 0-20V-200V(自动量程)
准确度 ±0.5%量程
数字式相位计:
量 程 0-360˚(自动量程)
准确度 ±1.5˚
体积 350mm×270mm×220mm
重量 18kg
电源 三相四线380V
产品详情
1. 应用范围
和PRT-01配套使用,从而构成继电保护测试系统用来测试阻抗、差动、功率方向以及相位比较等多激励量复杂保护装置。
2. 功能特点
l 内置移相器和数字式相位计以及0.5级RMS真有效值数字交直流伏安表,能输出可移相的单相电流从而和PRT-01配合测试差动、电流相位比较等继电器
l 可输出能够移相的单相或三相三线电压,并能模拟故障或短路电压状态,从而与
PRT-01配合测试阻抗、功率方向等继电器装置
l 具有充分的自保护措施,任何过载、短路、误操作都不会损坏仪器本身。
l PRT-01和PRT-02联合使用时只需一根协调电缆互连。
l 全铝合金专用机箱,体积小、重量轻便于携带。
l 交流电流输出: 单相0-6A/10V,0-20A/6V 连续可调
l 交流电压输出: 单相或三相三线0-100V/1A 连续可调
l 电流电压相位: 0-360˚连续可调
l 数字式交流伏安表:
交流电流量程 0-6A,0-20A
交流电压量程 0-20V-200V(自动量程)
准确度 ±0.5%量程
数字式相位计:
量 程 0-360˚(自动量程)
准确度 ±1.5˚
体积 350mm×270mm×220mm
重量 18kg
电源 三相四线380V
