产品简介：

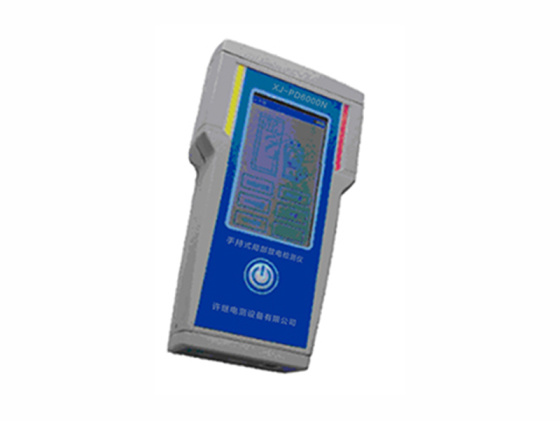

XJ-PD6000N是一款高性能的手持式多功能局部放电检测仪。检测仪通过局部放电的检测可在绝缘故障初期及时确诊潜在故障位置,为检修提供可依据,保证高压设备安全稳定运行。具有检测精度高、抗干扰能力强、外观小巧、重量轻、便于携带、使用方便、操作简单、检测范围广等特点。适用于变电站、工厂内配电柜、开关柜(包括内部的电流互感器、电压互感器、母排)、电缆分支箱、GIS、户外架空线路绝缘子等现场设备带电局部放电的检测和定位。

设备特点：

1、同时采用高频(UHF)、接触式超声波(AE)技术，以上传感技术对各种电力设备的局部放电均具有针对性，联合测量结果更加准确。

2、高频(UHF)技术采用了模块化设计，设备分成手持式主机和高频信号采集器模块，两者之间采用无线方式传输数据，现场操作更加方便安全。

3、各种传感技术采用多种放大增益实时测量局部放电脉冲值，测量动态范围大。

4、采用绿、橙、红三色来指示放电的严重程度。

5、主机和采集器模块均提供精确的信号同步方式(包括内同步、电源无线同步、灯光同步)。

6、采用多种图谱方式显示测试结果，图谱类型包括PRPD图谱、PRPS图谱、波形图谱和飞行图谱。测量结束自动采用智能诊断功能进行故障类型可能性分析，协助检修人员初步诊断故障类型。

7、能够即时存储和回看测试数据，UHF测量的PRPD和PRPS图谱数据符合国网电科院的数据格式要求。设备主机能够通过USB通信线与后台计算机或手机通信，并将数据拷贝至计算机或手机。设备配备专业后台分析软件，可方便管理数据，查看数据及图谱，对数据进行横向分析和纵向分析。

8、主机采用工业级电阻触摸屏，显示屏幕大，操作方便，体积小，重量轻，电池续航能力强，便于工作人员现场巡检。

测量指标：

适用电压等级: 各种电压等级的开关柜、电缆、GIS或变压器;

硬件工作环境及组成：

工作温度：-10℃-45℃

湿度：0-85%相对湿度

IP等级：IP53

主设备组成：手持式主机+高频信号(UHF)采集模块

传感器：通过主机Lemo接口外接超声波传感器;

通过无线通讯高频信号(UHF)采集模块外接UHF传感器;

主机外壳：塑料防护壳体

屏幕：4.3寸工业电阻触摸屏

操作：手或压力触摸笔

高频信号测量：

测量范围：-75dBm-0dBm

检测带宽: 300MHz-3000MHz

超声波测量：

频率范围为10KHz ~ 200KHz;

测量范围为0-200mV;

分辨率：0.1mV;
