中低压直流配用电关键技术及应用示范工程

       本项目作为直流系统的验证平台，根据业主需求，参考国内外相关标准及工程实践，结合设备研发水平，确定中压直流侧电压等级为±10kV DC，DC/DC 低压出口电压等级为±375V DC，中压直流线路采用真伪双极接线可切换方式，低压直流线路根据负荷需求采用真伪双极接线可切换形式，单极母线电压可实现200-400V可调。

      本工程建设中低压直流系统一套，电压等级涉及中压 10kV AC、±10kV DC，低压±375V DC、380V AC。

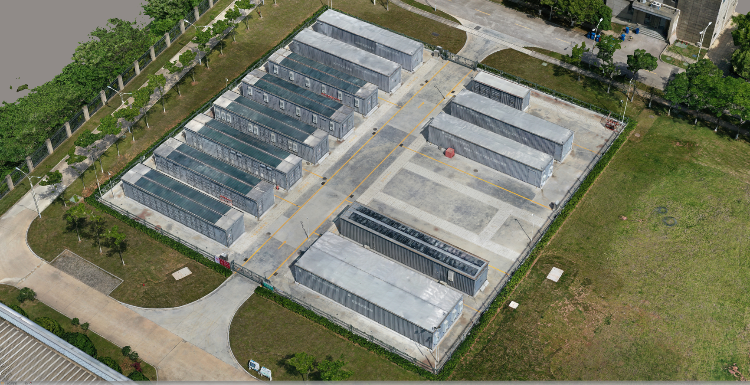

      主要电气设备 : 本项目涉及的电气设备均采用预制式集装箱形式成套集成，采用户外集中布置。建设中压 10kV 交流配电设备 1套，低压直流±375V 配电装置1套，MMC换流器 2 套，直流变压器(DC/DC) 2 套，LCC 直流源系统 1套，低变流器(LVC) 1 套，低压交流380V配置电装置 1 套，全站控保系统 1套,DCT-LVC 控保系统1套。

         网架验证需求：

    （1）建成世界首个中压侧 LCC-MMC 混合真双极直流验证系统，可进行混合直流配电系统控制策略如协调控制、直流故障穿越、有功/无功协调控制、MMC谐波抑制功能、受端故障功率转带等工程验证。依托直流系统实现对控制保护策略、阀控功能、阀体优化设计等关键技术问题进行研究。

    （2）建成世界首个真/伪双极可切换的中低压直流系统工程，通过真伪双极的切换运行的配电网结构，实现对配网线路的负荷灵活调节和控制，既可支撑国重项目研究 ，也可为未来真双极运行模式搭建验证场景。
