电缆敷设是电力工程、通信工程等中的重要环节，需严格按照规范操作以确保安全和质量。以下是详细的电缆敷设流程及注意事项：

一、前期准备

1. 技术交底

    审查施工图纸，确认电缆路径、规格、型号、敷设方式（直埋、穿管、桥架、电缆沟等）。

    明确敷设起点和终点，核对电缆长度、电压等级、分盘情况。

2. 现场勘查

    检查敷设路径是否畅通（如管道堵塞、障碍物等）。

    确认地下管线分布（避免挖断其他管线），必要时使用管线探测仪。

3. 材料工具准备

   电缆：核对型号、截面、电压等级，检查外观无损伤，绝缘测试合格（用兆欧表测绝缘电阻）。

   辅材：电缆支架、桥架、保护管、电缆头附件、防火堵料、电缆标牌等。

   机具：电缆放线架、牵引机、滑轮、对讲机、兆欧表、电缆剪、剥线钳等。

4. 安全措施

    设置围挡、警示标志，穿戴防护用具（绝缘手套、安全帽等）。

    检查牵引设备接地，避免电缆拖地磨损。

二、电缆敷设流程

1. 直埋敷设

开挖沟槽：按设计深度（通常≥0.7m）和宽度开挖，沟底铺沙或软土垫层。

敷设电缆：人工或机械牵引，避免扭曲或过度弯曲（最小弯曲半径≥15倍电缆直径）。

覆盖保护：电缆上方铺细沙或软土（厚≥100mm），加盖保护板（混凝土板或砖块），回填土分层夯实。

标桩设置：路径沿线埋设电缆标桩，标注走向和深度。

2. 管道/穿管敷设

疏通管道：用穿管器或高压气泵清理管道内杂物。

牵引电缆：涂抹润滑剂，采用钢丝绳牵引，避免拉力过大（≤电缆允许拉力）。

预留长度：管道两端预留1-2m余量，井内预留检修长度。

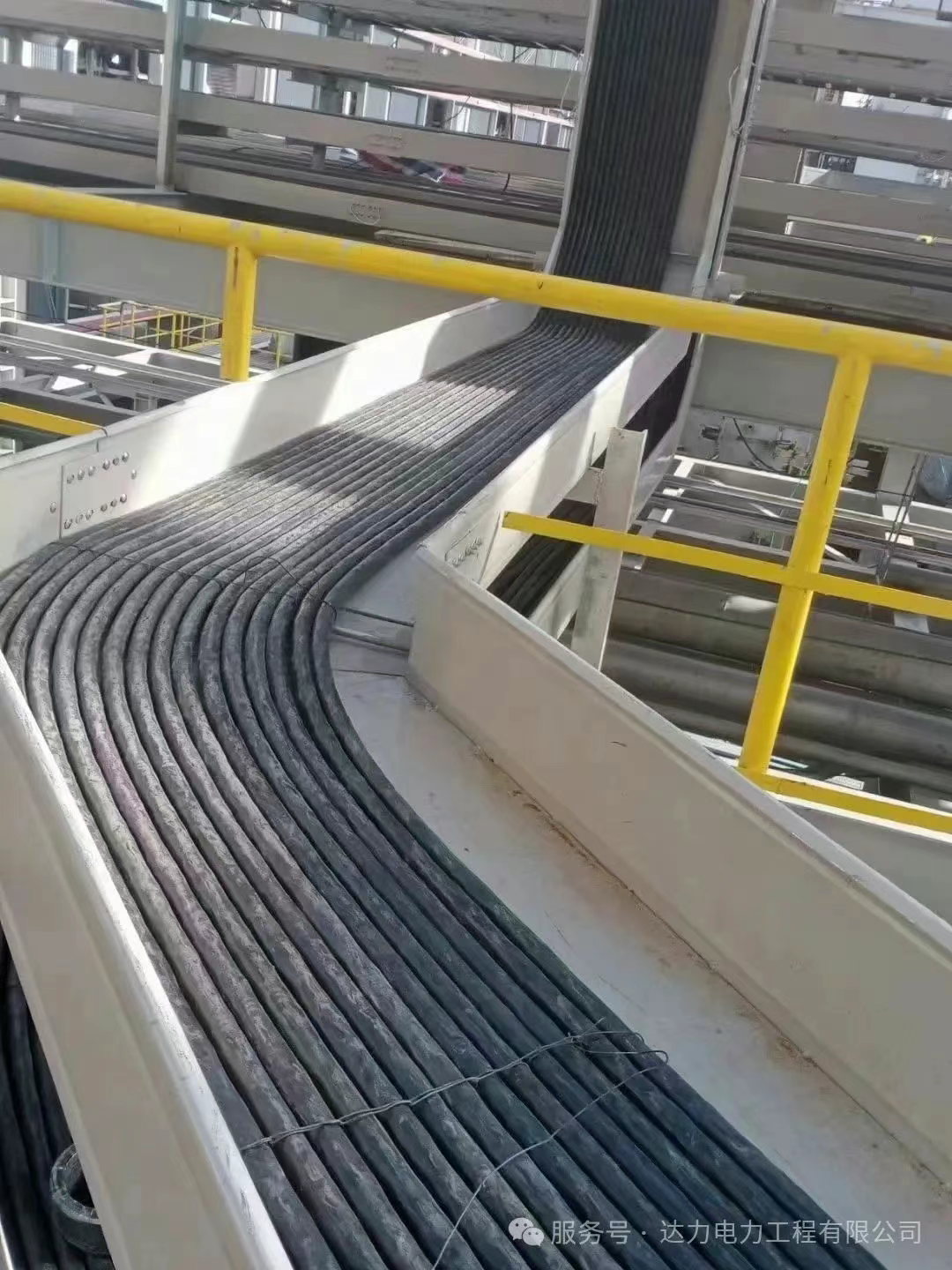

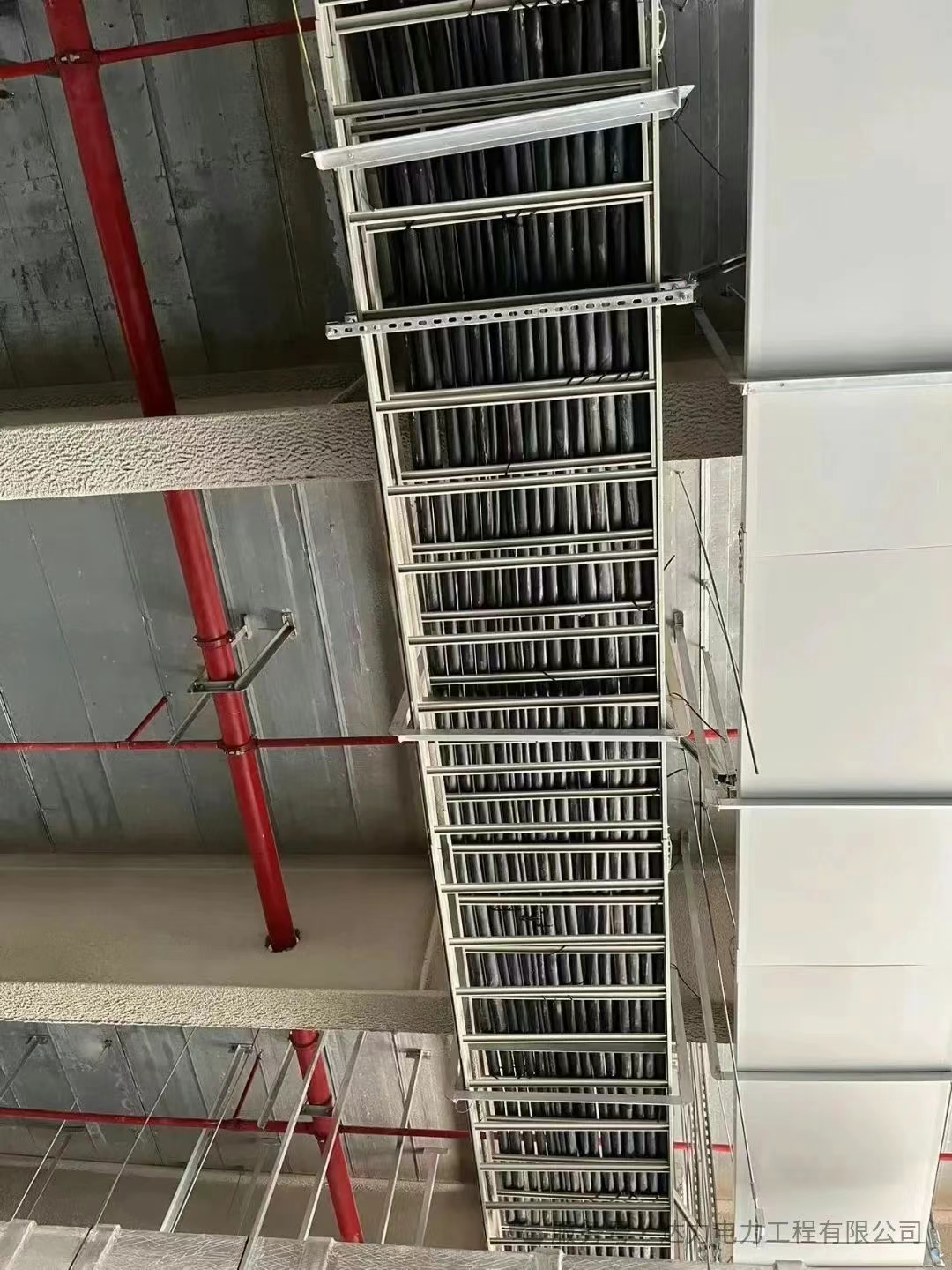

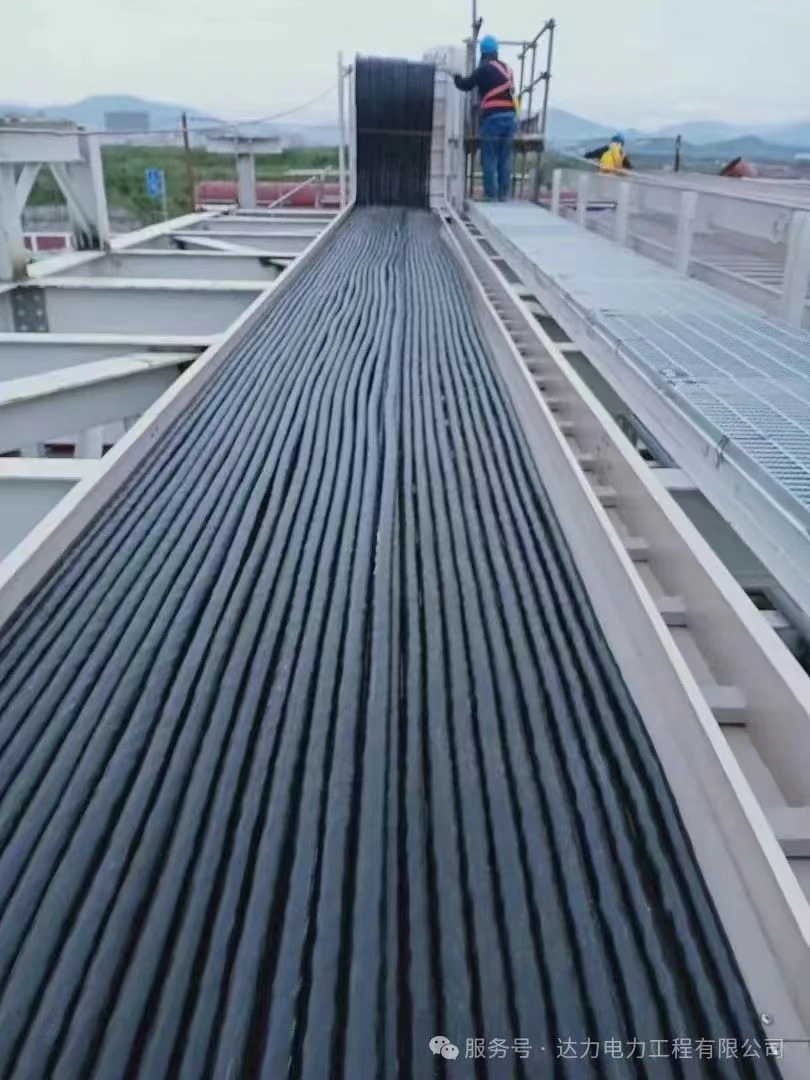

3. 桥架/支架敷设

固定支架：按间距（水平1.5-3m，垂直≤2m）安装电缆支架。

分层敷设：高压电缆在上、低压在下，控制电缆最下；同等级电缆间距≥35mm。

绑扎固定：用尼龙扎带或金属卡箍固定，转弯处加滑轮防磨损。

4. 电缆沟敷设

支架安装：电缆沟内预埋支架，确保水平度和垂直度。

敷设顺序：按设计分层排列，避免交叉，高压电缆与弱电电缆分侧敷设。

三、关键工序控制

1. 电缆牵引

    牵引头用专用网套或夹具，严禁直接拉拽电缆外皮。

    牵引速度≤15m/min，侧压力≤3kN/m。

2. 弯曲半径

   - 多芯电缆≥15D（D为电缆直径），单芯电缆≥20D。

3. 中间接头处理

    接头处设标识并架空保护，避免直埋或浸水。

四、敷设后检查

1. 绝缘测试

   - 用2500V兆欧表测量绝缘电阻（低压电缆≥0.5MΩ，高压电缆≥100MΩ/km）。

2. 耐压试验

   - 按规范进行直流耐压或交流耐压试验（如10kV电缆：直流21kV/5min）。

3. 防火封堵

   - 穿越墙体、楼板时用防火泥或防火包封堵。

4. 标识标牌

   - 电缆两端及转弯处挂标牌，注明型号、电压、起点终点。

五、常见问题及预防

电缆损伤：牵引时使用滑轮减少摩擦，避免地面拖拽。

绝缘不合格：敷设前检查电缆端头密封，防止受潮。

排列混乱：提前规划路径，敷设时分层绑扎。
